KGB FX-3 «
Инструкция
по
эксплуатации
и
установке
системы
» ver. 2
© Saturn Marketing Ltd.
37
УСТАНОВКА
И
ПОДСОЕДИНЕНИЕ
АВТОСИГНАЛИЗАЦИИ
5. 1-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
,
УПРАВЛЯЕМАЯ
СИГНАЛОМ
ОТРИЦАТЕЛЬ
-
НОЙ
ПОЛЯРНОСТИ
Если
автомобиль
марки
Nissan, Mitsubishi
или
Lotus
и
в
двери
нет
переключателя
–
необходимо
найти
провод
,
идущий
из
двери
водителя
,
который
замкнут
на
массу
,
если
двери
автомобиля
открыты
,
и
«
ра
-
зомкнут
»,
если
двери
закрыты
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНО
-
БЕЛЫЙ
и
СИНЕ
-
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
Подсоедините
СИНЕ
-
БЕЛЫЙ
провод
системы
к
“
массе
”.
♦
Подсоедините
остальные
провода
системы
как
показано
на
схеме
5.
6.
УСТАНОВКА
ДОПОЛНИТЕЛЬНЫХ
ЭЛЕКТРОПРИВОДОВ
Если
автомобиль
не
оборудован
центральным
замком
или
электроприводами
замков
дверей
,
Вы
може
-
те
установить
дополнительные
электроприводы
и
подсоединить
их
к
системе
следующим
образом
:
♦
Подсоедините
ЗЕЛЁНО
-
ЧЁРНЫЙ
и
СИНЕ
-
ЧЁРНЫЙ
провода
системы
к
“
массе
”.
♦
Подсоедините
ЗЕЛЁНО
-
БЕЛЫЙ
и
СИНЕ
-
БЕЛЫЙ
провода
к
+12
постоянного
тока
.
♦
Подсоедините
СИНИЙ
провод
к
Синему
проводу
отпирания
электропривода
.
♦
Подсоедините
ЗЕЛЁНЫЙ
провод
к
Зелёному
проводу
запирания
электропривода
.

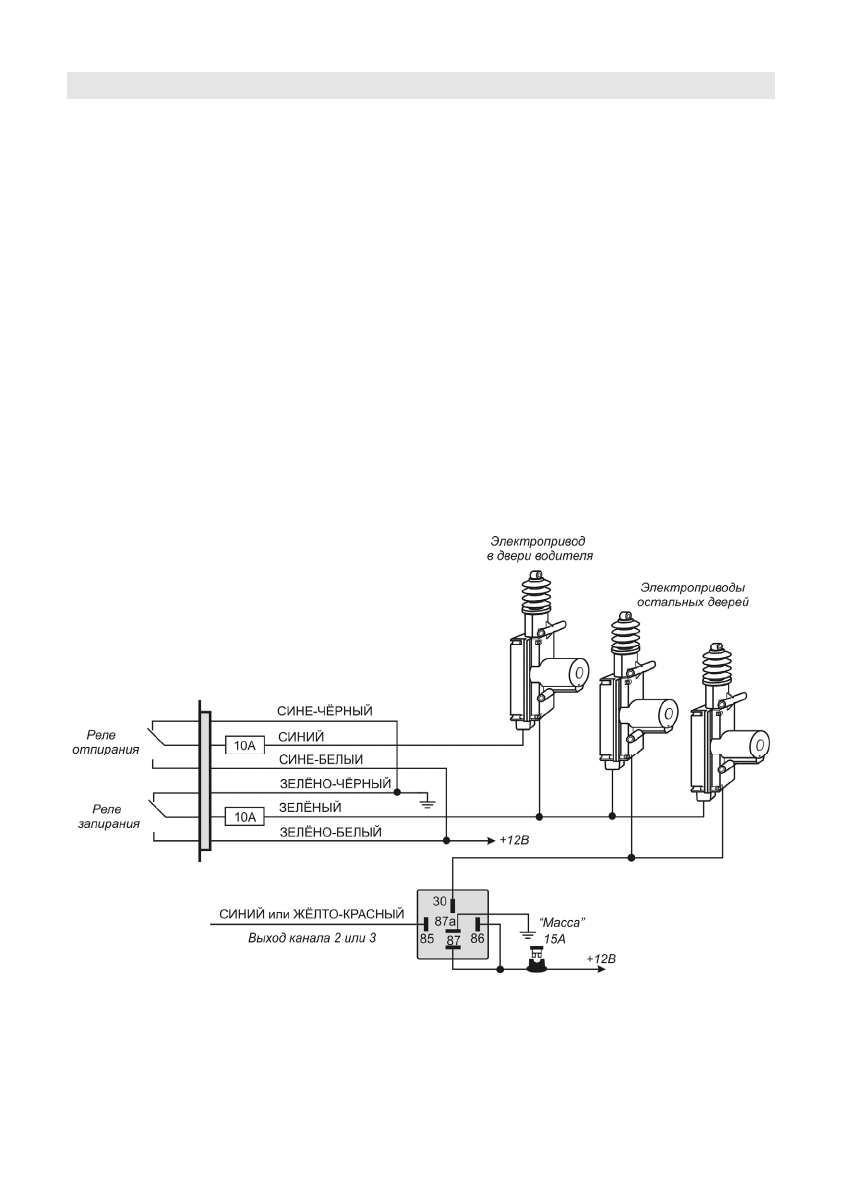

СХЕМА
ПОДКЛЮЧЕНИЯ
ЭЛЕКТРОПРИВОДОВ
ДЛЯ
ДВУХШАГОВОГО
ОТПИРАНИЯ
ЗАМКОВ
ДВЕРЕЙ
Для
реализации
функции
2-
х
шагового
отпирания
дверей
могут
использоваться
2
или
3
дополнительные
каналы
.
Длительность
сигнала
выбранного
канала
должна
быть
запрограммирована
0,8
секунды
.
Схема
подключения
показана
ниже
на
рисунке
:
