KGB FX-3 «
Инструкция
по
эксплуатации
и
установке
системы
» ver. 2
© Saturn Marketing Ltd.
35
УСТАНОВКА
И
ПОДСОЕДИНЕНИЕ
АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ
К
БЛИЖНЕМУ
СВЕТУ
ФАР
Вы
можете
использовать
выход
3-
го
дополнительного
канала
системы
(
Жёлто
-
Красный
провод
)
для
под
-
ключения
к
фарам
ближнего
света
и
реализации
функции
“
световая
дорожка
”.
Для
этого
длительность
сиг
-
нала
дополнительного
канала
№
3
может
быть
запрограммирована
на
10
или
30
секунд
или
до
выключения
канала
брелком
(
Программируемая
функция
№
1).
В
этом
случае
при
включении
канала
фары
ближнего
света
будут
включаться
на
запрограммированное
время
или
до
отключения
канала
с
помощью
передатчи
-
ка
,
освещая
путь
от
автомобиля
.
Максимальная
нагрузка
выхода
– 300
мА
,
при
подключении
необходимо
использовать
дополнительное
реле
.

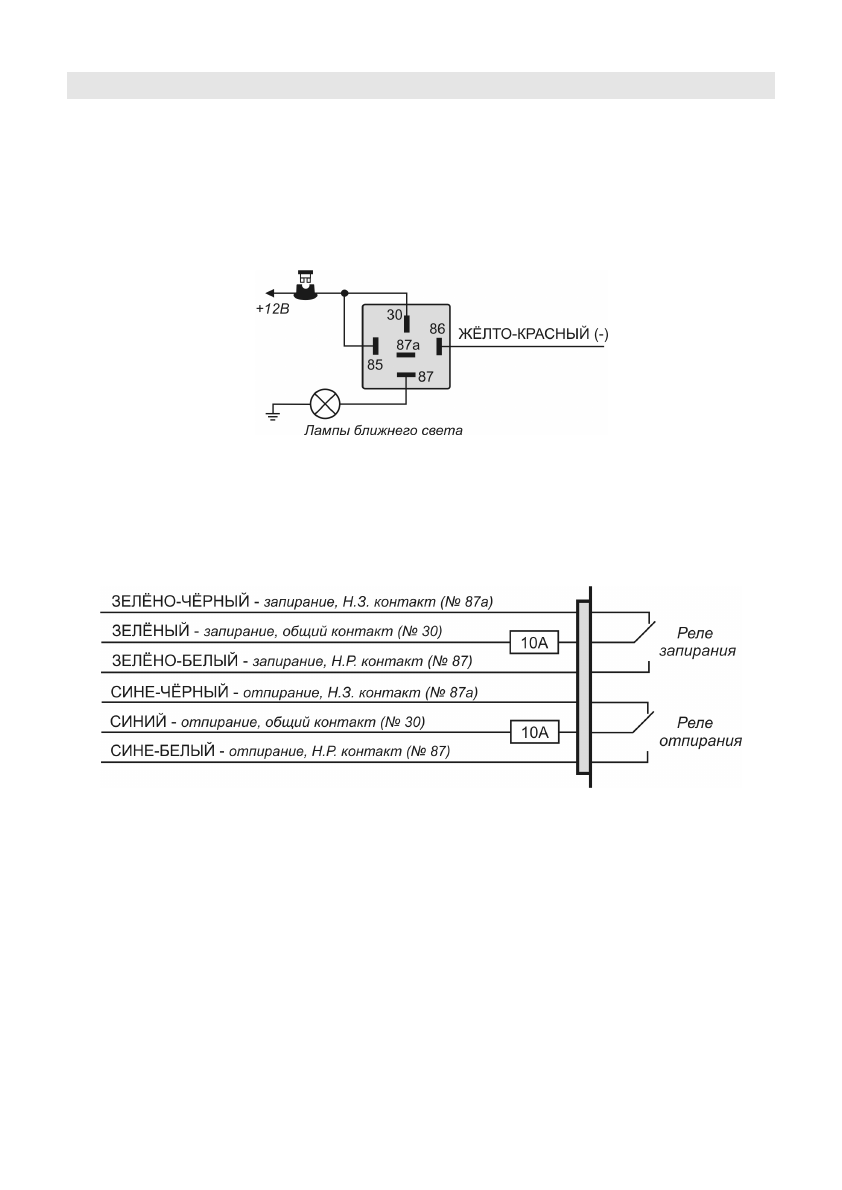

На
схеме
ниже
показано
подключение
Жёлто
-
Красного
провода
:
6-
КОНТАКТНЫЙ
РАЗЪЁМ
ПОДКЛЮЧЕНИЯ
ЭЛЕКТРОПРИВОДОВ
ЗАМКОВ
ДВЕРЕЙ
6-
контактный
разъём
типа
"
Молекс
"
на
основном
блоке
системы
используется
для
подключения
к
элек
-
троприводам
замков
дверей
автомобиля
.
ЗЕЛЁНО
-
ЧЁРНЫЙ
,
ЗЕЛЁНЫЙ
,
ЗЕЛЁНО
-
БЕЛЫЙ
,
СИНЕ
-
ЧЁРНЫЙ
,
СИНИЙ
и
СИНЕ
-
БЕЛЫЙ
провода
сис
-
темы
предназначены
для
подсоединения
встроенных
реле
управления
замками
дверей
.
Функция
каждо
-
го
из
этих
проводов
показана
ниже
.
Перед
подключением
системы
к
установленным
электроприводам
замков
дверей
необходимо
опреде
-
лить
тип
штатной
системы
центрального
замка
.
Для
этого
–
выньте
выключатель
дверного
замка
из
па
-
нели
двери
водителя
и
протестируйте
провода
,
идущие
от
выключателя
.
1. 3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
,
УПРАВЛЯЕМАЯ
СИГНАЛОМ
ОТРИЦАТЕЛЬ
-
НОЙ
ПОЛЯРНОСТИ
Если
от
выключателя
идет
3
провода
,
один
из
которых
постоянно
замкнут
на
“
массу
” (
независимо
от
поло
-
жения
выключателя
),
а
из
двух
других
проводов
один
будет
замыкаться
на
“
массу
”
при
переводе
выключа
-
теля
в
положение
“Lock” (“
Закрыто
”),
а
другой
будет
замыкаться
на
массу
при
переводе
выключателя
в
положение
“Unlock” (“
Открыто
”) –
Вы
имеете
дело
с
3-
проводной
цепью
отрицательной
полярности
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНО
-
ЧЁРНЫЙ
и
СИНЕ
-
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
СИНЕ
-
БЕЛЫЙ
и
ЗЕЛЁНО
-
БЕЛЫЙ
провода
системы
должны
быть
подсоединены
к
“
массе
”.
♦
Подсоедините
ЗЕЛЁНЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
СИНИЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
