жми те  кон так ты  и  вынь те  лампу.
После  заме ны  лампы  уста но ви те
заце пы  пла фо на  в  гнез до  блока
слева  и  при жми те  пра вую  сто ро ну
пла фо на  до  фик са ции.

Блок  ос ве ще ния  са ло на

Для заме ны ламп в блоке осве -

ще ния  сало на  необхо ди мо  снять
рас се ива тель 1 (рис. 60) с помо -
щью пло ской отверт ки, вста вив ее
в спе

циаль

ные пазы. Лампы ин-

ди ви ду аль но го  осве ще ния  выни -
ма ют ся  после  пово ро та  на  45

0

по часо

вой или про

тив часо

вой

стрел ки.  Блок  удер жи ва ет ся  в
поса доч ном месте с помо щью за-
ще лок  2.

Пла фон  ос ве ще ния

ба гаж ни ка

На

авто мо би ле

с

кузо вом

«седан» для заме ны лампы 3 (рис.
61а)  в  пла фо не  осве ще ния  багаж -
ни ка  вынь те  пла фон  из  поса доч но -
го места на кузо

ве, для чего

вставь те отверт ку в паз 2 с пра вой
сто ро ны

фона ря

и

акку рат но

повер ни те ее на себя. Затем наж -
ми те на защел ку 7, выве ди те ее из

отвер стия  6  и  сни ми те  рас се ива -
тель  1.  Лампа  удер жи ва ет ся  пру -
жин ны ми  кон так та ми.  После  заме -
ны  лампы  рас се ива тель  1  уста на -
вли

вай

те так, чтобы в его пазы

вошли  уста но воч ные  «усики»  4
кор пу са  5  фона ря.

На

авто мо би ле

с

кузо вом

«лифтбек» для заме

ны лампы 2

(рис. 61б) в пла фо не осве ще ния 1
багаж ни ка  сни ми те  его  с  авто -
мо би ля.  В  гнез де  пла фон  удер -
жи ва ет ся  пру жин ной  защел кой.
Вставь те пло скую отверт ку в паз 3

13

Р.Э. LADA  GRANTA

97

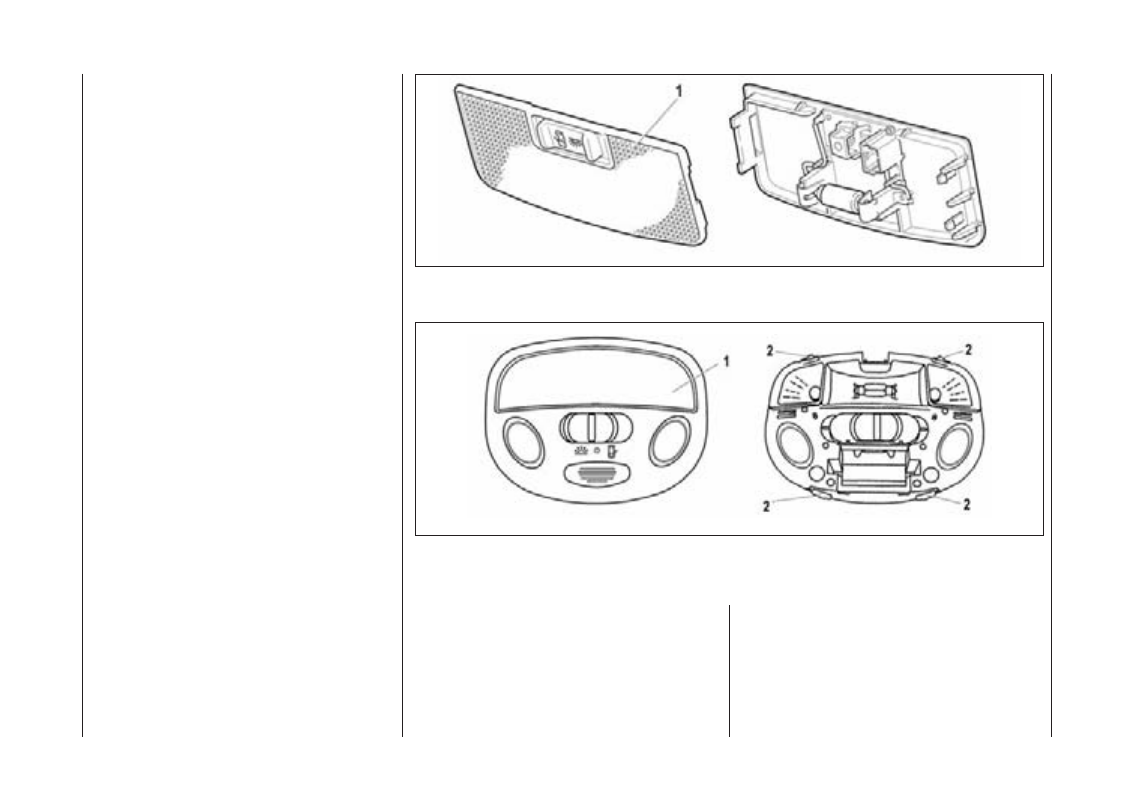

Рис. 59. Плафон освещения салона

Рис. 60. Блок освещения салона
