Подключение АС

Модель  MS-1820  можно  подключить  практически  к  любым  источникам  аудиосигнала:

DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4).

Предупреждение!  Перед  подключением  все  компоненты  системы  должны  быть  вы-

ключены.

•

Соедините  сателлиты  с  сабвуфером,  используя  акустические  кабели,  встроенные  в  ко-

лонки.  Левую  колонку  подсоедините  к  разъему

 OUTPUT L

o

,

а  правую  колонку  –  к  разъему

OUTPUT

 R

n

сабвуфера

(см. схему на рис. 4).

•

Для  подключения  АС  к  ПК,  МР3/CD-плеерам  используйте  сигнальный  кабель  2RCA  к  mini-

jack  (из  комплекта).  Для  этого  подключите  сначала  RCA-джеки  сигнального  кабеля  к  разъе-

мам  L

l

  и  R

m

  аудиовхода

INPUT

,  а  затем  подключите  mini-jack  (Ø  3,5  мм)  сигнального

кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD-плеера

.

•

Для  подключения  АС  к  TV,  DVD/CD-проигрывателям  используйте  сигнальный  кабель  2RCA

к 2RCA (не входит в комплект)

.

Для этого подключите сначала RCA-джеки сигнального кабеля

к  разъемам

L

l

  и  R

m

  аудиовхода

INPUT

,  а  затем  подключите

RCA-джеки  к  разъемам

аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 4.

Примечание. Проверьте надежность фиксации проводов в клеммах, соответствие по-

лярности подключения и отсутствие контакта оголенных проводов между собой и с ме-

таллическими частями аппаратуры.

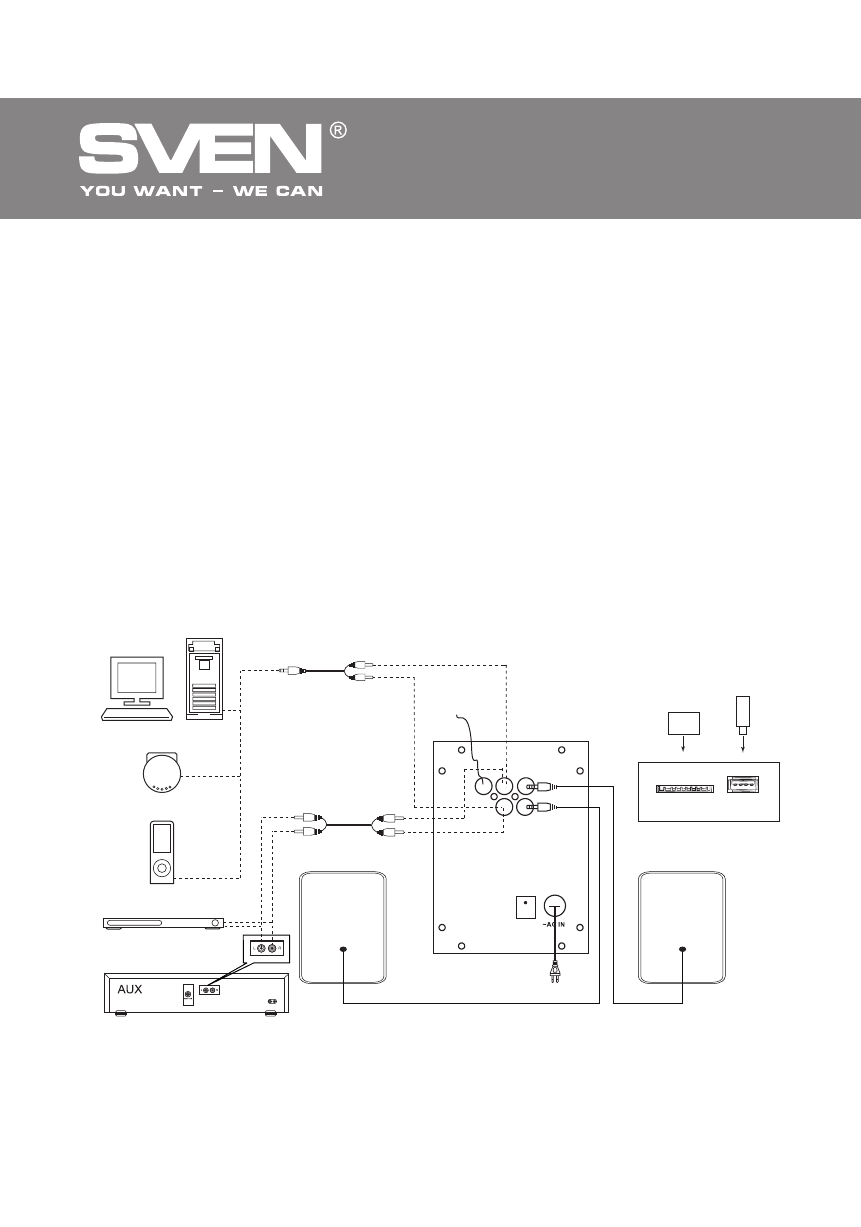

Рис. 4. Схема подключения
