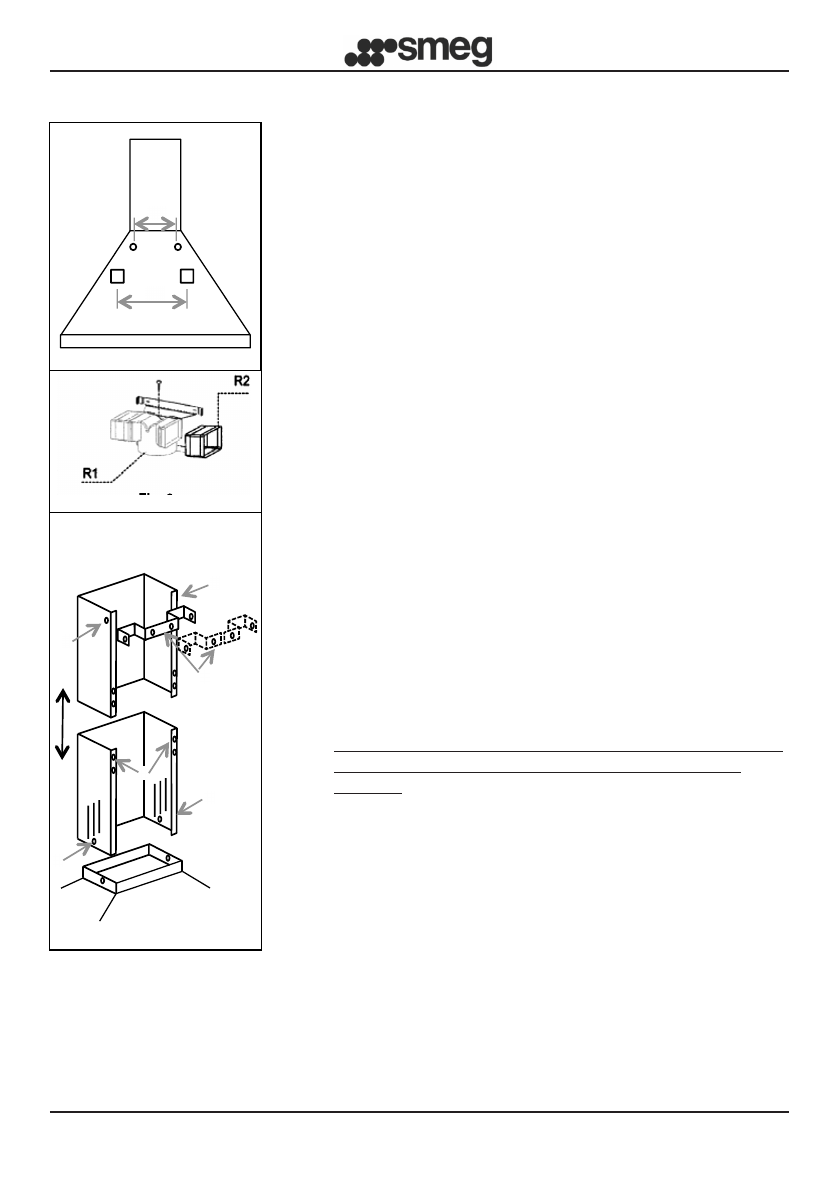

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

FR

4

Version FILTRANTE :

Laisser libre l'entrée du moteur. Installer les filtres au charbon

actif comme illustré à la page 8.

Si  la  hotte  n'est  pas  équipée  de  filtre  au  charbon  actif  il

faut  l'acheter  séparément  en  s'adressant  au  centre  Smeg

autorisé le plus proche.

Pour certains modèles on a prévu de série un groupe de

raccord (fig.6) à fixer au mur à l'aide de chevilles à expansion

à une hauteur appropriée de manière à canaliser le flux de

l'air en correspondance avec les fentes du conduit de la

fumée. Insérer latéralement les rallonges R2 sur le raccord

R1. Raccorder le raccord R1 à la sortie du corps de la hotte

au moyen d'un tuyau d'un diamètre D.150 mm.

•

MONTAGE DES CONDUITS DE LA FUMÉE (fig. 7) :

Positionner l'étrier du conduit de la fumée, unique ou en

deux pièces (K), à la limite supérieure souhaitée.

Tracer les deux trous sur le mur pour fixer l'étrier. Percer

et fixer l'étrier avec les chevilles à expansion fournies.

Positionner soigneusement le groupe conduit de la

fumée sur la hotte. Fixer le conduit de la fumée à l'aide

des vis Z sur la hotte. Prolonger avec attention le conduit

de la fumée jusqu'à la limite supérieure.

Bloquer à l'aide des vis L le conduit de la fumée supérieur

à l'étrier du conduit K.

•  RACCORDEMENT ÉLECTRIQUE

•  Il est recommandé de faire exécuter les opérations

de raccordement électrique par un installateur

qualifié.

En cas de raccordement électrique direct au réseau,

il faut interposer entre l'appareil et le réseau un

interrupteur bipolaire ayant une ouverture minimum

entre les contacts de 3 mm, aux dimensions appropriées

à la charge et conforme aux normes en vigueur.
