2.  Masking cover of the hood body.

BRIEF DESCRIPTION

It has its own lighting and an exhaust fan which can be
set to one of four rotational speeds.

The  cooker  hood    was  designed  to  remove  kitchen
fumes. It requires installation of a conduit discharging
used air to the outside. The conduit (usually a pipe Ø
150)  shall  not  be  longer  than  4  –  5  m.  The  hood  can
operate  as  an  odour  absorber  after  installation  of  an
charcoal filter. In such case a conduit discharging used
a i r   t o   t h e   o u t s i d e   i s   n o t   n e c e s s a r y,   b u t   i t   i s
recommended to install an air exhaust guide.

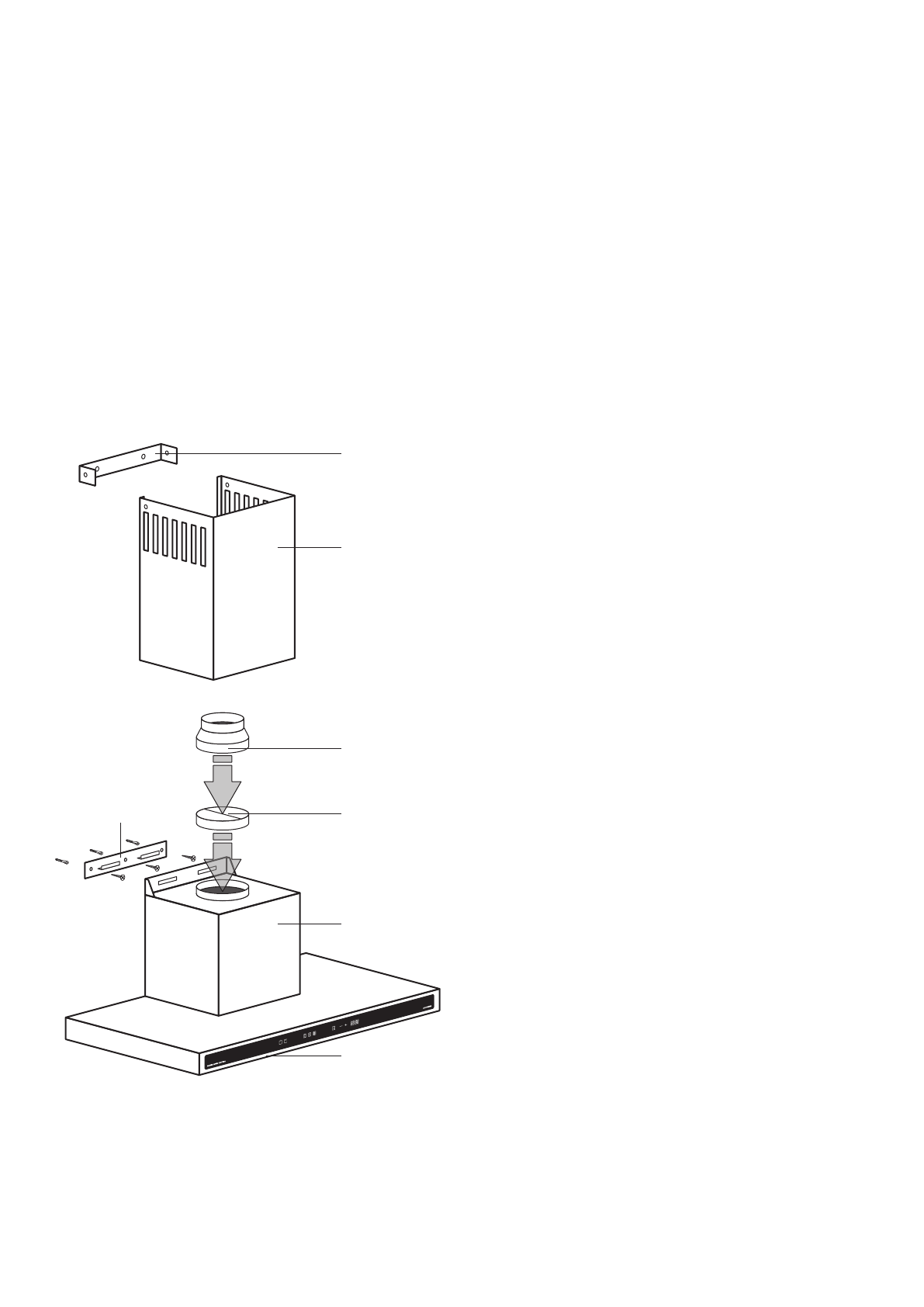

LOCATION DRAWING

Arrangement of the functional elements:

The hood was designed for permanent installation on a
vertical wall over a gas or electric cooker.

1.  Hood body, equipped with lights, engine unit and

electronic programmable control.

T h e   c o o k e r   h o o d   i s   a n   e l e c t r i c a l   a p p l i a n c e
manufactured according to class

II

 of shock protection.

3.  Wall hanger of the hood body.

4.  V-flap for the extracting conduit.

5.  Conduit adapter 150-120 mm

7.  Wall hanger of the masking column.

6.  Top telescopic masking column.

3

1

5

4

7

6

2
