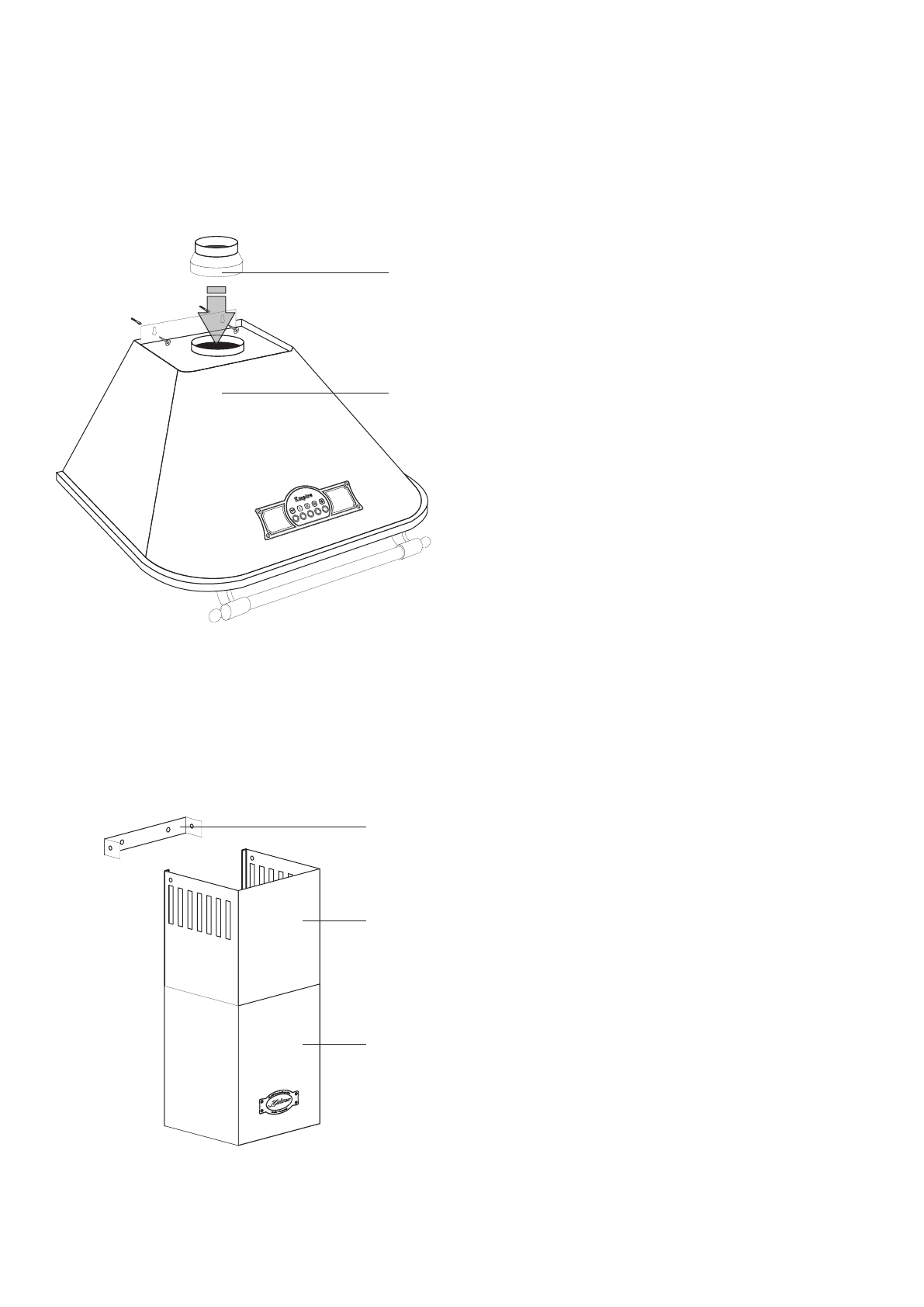

INSTALLATION INSTRUCTIONS

INSTALLATION OF THE HOOD

  •  Trace  a  vertical  line  on  the  wall  to  indicate  the

centre of the cooker plate.

  •  Place the hood body

1

 on the wall to get min 650

mm  from  the  cooker  plate  (see  p.  12).  Level  it
horizontally.  Use  the  top  of  the  rear  side  of  the
hood as ruler to trace the line.

  •  Mark the mounting holes on the wall.

  •  Drill the holes as indicated on the wall, using drills

of diameter 8 mm, drive the plugs in.

  •

 using the screws.

Hang the hood body

1

   •  If the cooker hood will be use in extractor mode it is

necessary to mount a vent conduit of Ø 150 mm
on the fixed V-flap. By connection of a conduit of
Ø 120 mm use an adapter

3

.

  •  f  the  cooker  hood  will  be  operate  in  odour

I

absorber mode it is necessary to  install charcoal
filter ( see p. 18).

  •

Attach  the  telescopic  column

5

  on

  the  masking

cover

4

of

 the mounted hood

.

  •  P

ull  out  the

masking  cover

5

  on  the  demanded

height.  Mark  the  level  of  the  mounting  holes.
Remove the masking cover.

  •  Place

 the hanger  of the top masking cover

6

 at

the level of mounting holes and install the hanger

.

  •  Hang

 the masking cover column

5

to the hood’s

body  and

to  the  wall  hanger  using  appropriate

screws.
