67

!

Använd ett så kort rör som möjligt.

!

Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).

!

Undvik stora skillnader i rörets tvärsnittsarea.

!

Använd  rör vars insida är så slät som möjligt.

!

Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast
som utsugningsversion och skall anslutas till en fristående
utsugningsenhet (bifogas icke).
Anslutningsinstruktionerna  bifogas med den utvändiga
utblåsenheten.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

  Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett lättillgängligt
uttag som uppfyller gällande föreskrifter. I det fall fläkten
saknar stickkontakt (

direktanslutning till nätet

), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig
strömbrytare installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med överspänningsklass III,
i enlighet med installationsbestämmelserna.

Varning!

kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.

Montering

Innan installationen påbörjas:

•

Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.

•  För att underlätta installationen rekommenderar vi att

tillfälligt ta ur fettfiltren och andra delar  som kan
nedmonteras och monteras och som därför är beskrivna
här.

  Denna/dessa skall monteras tillbaka efter avslutad

installation.

Se de härför gällande paragraferna för nedmontering.

•  Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.

•

Kontrollera att inget  bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
fläkten (av transportskäl), avlägsna eventuellt och spar.

•  Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.
Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.

•  Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).

•  Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets
passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

Funktion – Modell med Tryckknappspanel

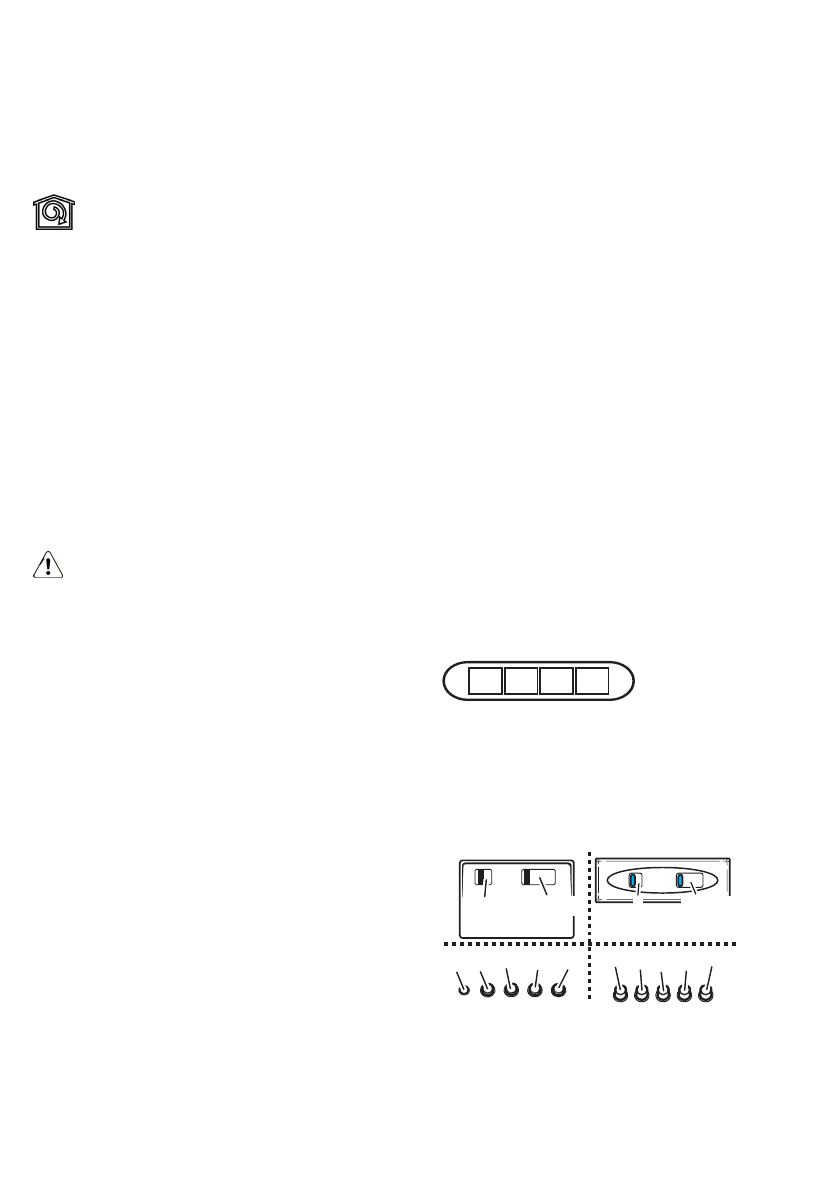

Beskrivning av kontrollpanelen och fläktens funktion


A

B

C

D

A.

 Strömbrytare belysning ON/OFF.

B.

 Strömbrytare ON/OFF och val av hastighet 1 (vid små

mängder ånga och matos)

B+C.

Val av hastighet 2

(vid medelstora mängder ånga och

matos)

B+D.

Val av

 h

astighet 3 (vid stora mängder ånga och matos)

a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e

a.

 ON/OFF belysning

b.

OFF motorer

c. - d. - e.

Låg

utblåseffek

t

  (c.), medelhög (d.), hög (e.).

f.

 Funktionslampa (där sådan är befintlig).

OBS:

Vissa modeller är utrustade med endast en

Utblåseffekt.
