21

!

Evitare cambiamenti drastici di sezione del condotto.

!

Usare un condotto con l’interno piu’ liscio possibile.

!

Il materiale del condotto deve essere approvato
normativamente.

 Versione filtrante

L’aria aspirata verrà sgrassata e deodorata vengono rimossi
prima di essere riconvogliata nella stanza. Per utilizzare la
cappa in questa versione è necessario installare un sistema di
filtraggio aggiuntivo a base di carboni attivi.

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (

non fornita

).

Le istruzioni di collegamento sono fornite con l'unità periferica
di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

  Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete) o la spina non è posta in
zona accessibile applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.

Attenzione!

 Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

•  Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

•  Per agevolare l'installazione, si consiglia di rimuovere

temporaneamente i filtri grassi e le altre parti di cui è
permesso, ed in quanto tale qui descritto, lo smontaggio
e il montaggio.

Questo/i va/nno rimontato/i ad installazione ultimata.

Per lo smontaggio vedi paragrafi relativi.

•

Togliere il/i filtro/i al carbone attivo se forniti (vedi anche
paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.

•

Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente toglierle e conservarle.

•

Se possibile scollegare e rimuovere i mobili sottostanti ed
intorno l’area di installazione della cappa in modo da
avere una migliore accessibilità al/alla soffitto/parete
dove la cappa verrà installata. Altrimenti proteggere per
quanto possibile i mobili e tutte le parti interessate
all'installazione. Scegliere una superficie piatta e coprirla
con una protezione dove poi appoggiare la cappa e i
particolari a corredo.

•  Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).

•  Eseguire tutti i lavori di muratura necessari (ad es.:

installazione di una presa elettrica e/o foro per il
passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

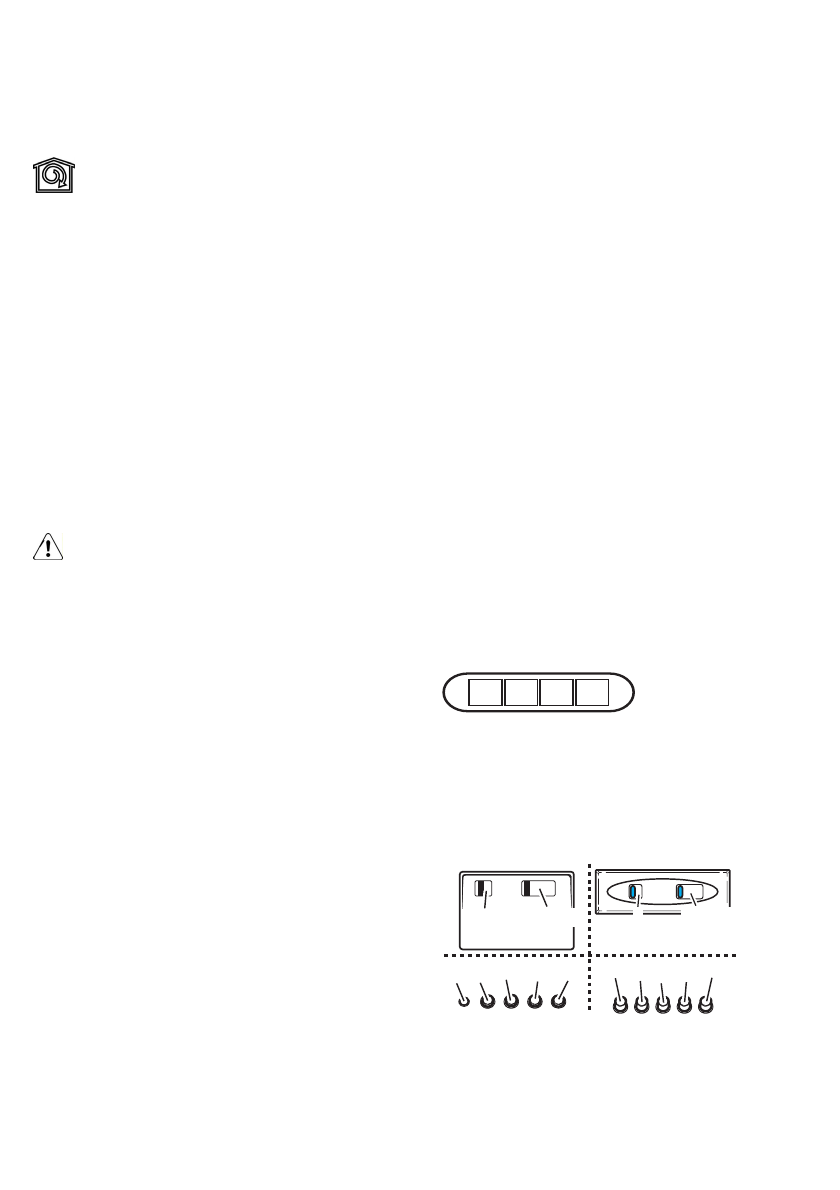

Funzionamento - Modello con Pulsantiera

Descrizione pannello di controllo e funzionamento della cappa


A

B

C

D

A.

 Interruttore luce ON/OFF.

B.

 Interruttore ON/OFF e selezione velocità  1 (in caso di poco

vapore e fumo)

B+C.

Selezione velocità  2 (in caso di media quantità di

vapore e fumo)

B+D.

Selezione velocità  3 (in caso di molto vapore e fumo)

a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e

a.

 ON/OFF luci

b.

OFF motori

c. - d. - e.

Potenza aspirazione minima  (c.), media (d.),

massima (e.).

f.

Luce spia di funzionamento (dove prevista).
