Закрепите прибор с помощью двух винтов ST4*30 мм (предохранительных винтов).
Примечание:
На задней стороне корпуса расположены два предохранительных вентиляционных
отверстия диаметром 6 мм.
Установите оба короба на вытяжку и подсоедините соединительный воздуховод к вытяжному от-
верстию. См. рис. 6.
8.
Выдвиньте внутренний короб до положения кронштейна и закрепите его с помощью двух винтов
ST4*8 мм. См. рис 7.
Советы по монтажу вентиляционных каналов
Для оптимального отведения воздуха необходимо неукоснительно соблюдать следующие правила:
Вентиляционные каналы должны быть короткими и прямыми .
Запрещается уменьшать диаметр или перекрывать вытяжной воздуховод.
Для минимизации аэродинамического сопротивления гибкие воздуховоды должны быть уста-
новлены с натяжением.
Несоблюдение этих требований приведет к ухудшению производительности и увеличению
уровня шума, издаваемого прибором.
Работы по монтажу должны выполняться компетентным лицом или квалифицированным
электриком.
Запрещается подсоединять воздуховоды вытяжки к уже существующей системе вентиляции,
которая используется другими приборами, например, обогревателями, газовыми приборами,
нагревателями воздуха.
Изгибы в местах соединения вентиляционных труб не должны быть острее 120°. Труба
должна быть расположена в горизонтальном или ином направлении. Труба должна подни-
маться от начальной точки и направляться до стены с отверстием наружу.
После завершения монтажных работ убедитесь, что вытяжка выровнена надлежащим обра-
зом во избежание скапливания жира с одной стороны.
Внутренний короб
Кронштейн внешнего
короба
Внешний короб

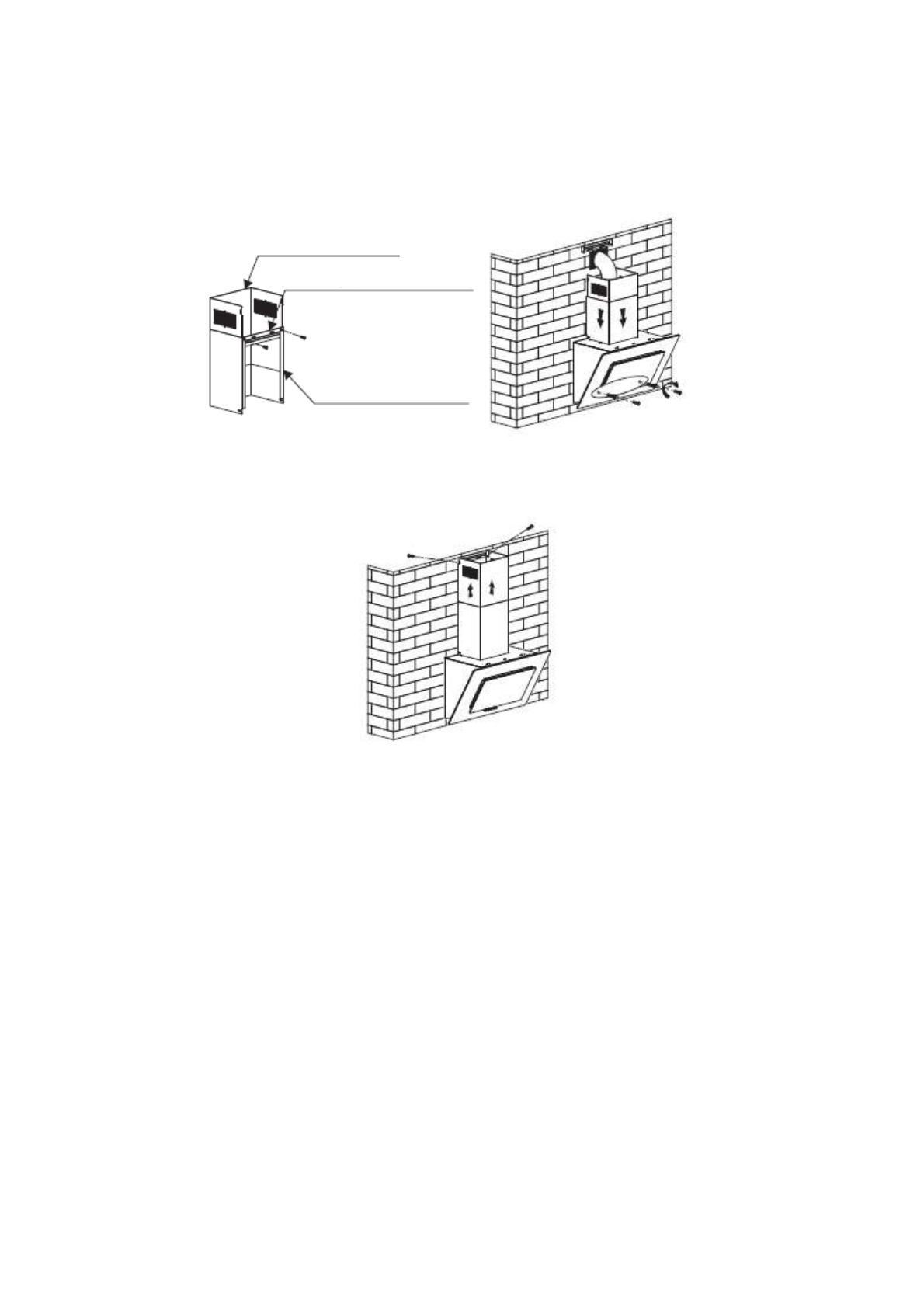

Рис. 5.
Рис. 6.
Рис. 7
