Монтаж (отвод воздуха на улицу)
Монтаж v-образного клапана
Если прибор не оснащен собранным V -образным клапаном, установите обе детали -половины на свои
места в корпусе. На рисунках приведен пример, как производить монтаж V -образного клапана. Вы-
пускное отверстие может не совпадать с тем, что изображено на рисунке, в зависимости от модели и
модификации.

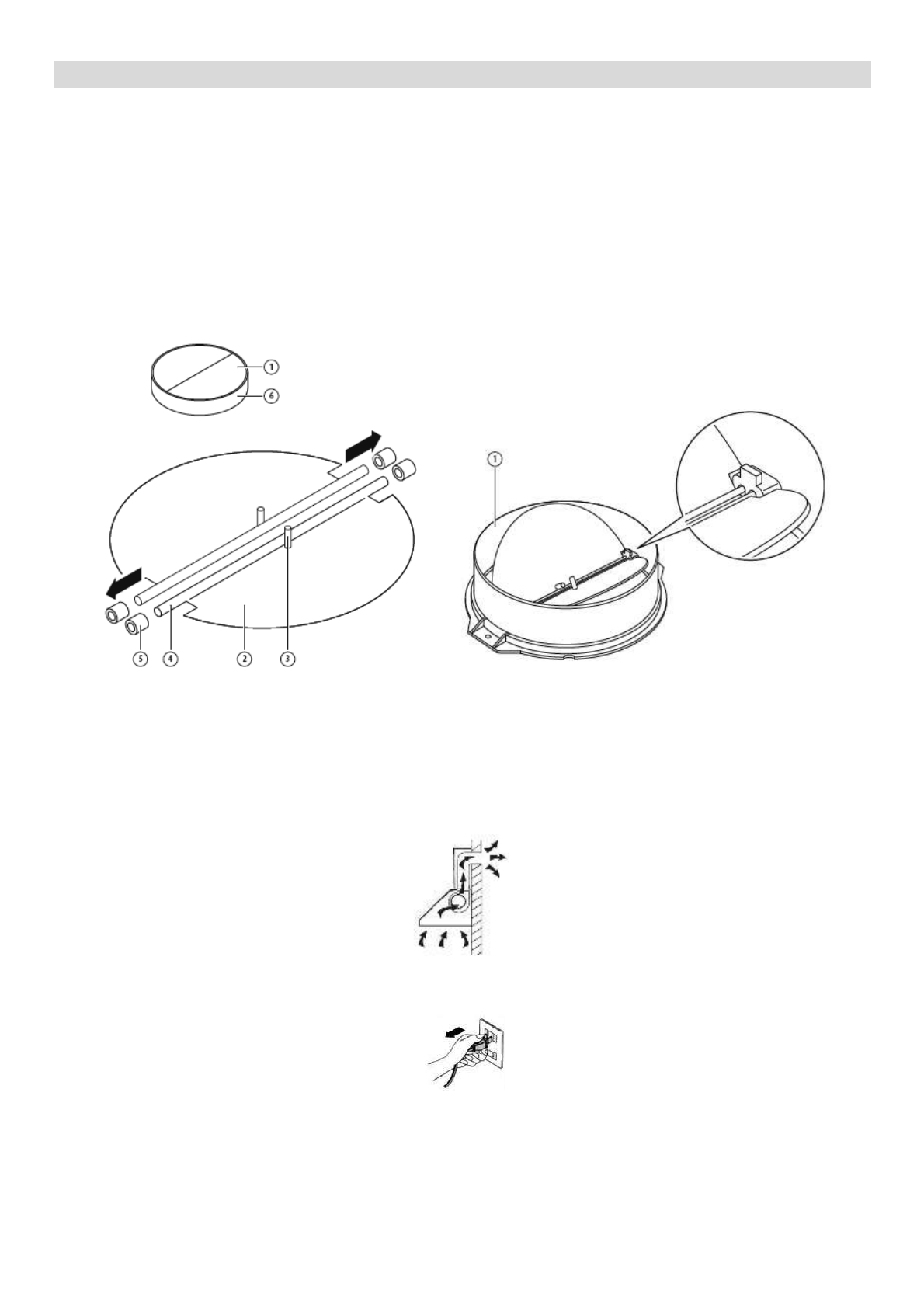

Чтобы установить V-образный клапан необходимо:
Установить детали-половины 2 на свои места в корпусе 6
штырь 3 должен находиться сверху;
вставить стержень 4 в отверстия 5 на корпусе;
повторить данные шаги для второй половины
Монтаж
При наличии вентиляционного отверстия, выходящего наружу, вытяжка может быть подсоединена,
как показано на рисунке ниже, с помощью воздуховода (эмалированной, алюминиевой, гибкой трубы
или из негорючего материала с внутренним диаметром 150 мм).
1.
Перед выполнением монтажа отключите прибор и выньте вилку из розетки.
