Для достижения наилучшей производительности вытяжка должна располагаться на расстоянии
65~75 см над варочной поверхностью.
3.
После определения нужной высоты расположения вытяжки, отмерьте местоположение отверстий
для крепления прибора и кронштейна внутреннего короба. Просверлите 4 отверстия
Ø 8
: 2 для
крепления кронштейна внутреннего короба и 2 отверстия для крепления корпуса. Следите, чтобы
прибор был выровнен в горизонтальной плоскости. Место крепления кронштейна внутреннего
короба — самая высокая точка вытяжки. Для того чтобы подвесить вытяжку, винты должны вы-
ступать из стены на 2-3 мм. См. рис. 2.
4.
С помощью дюбелей закрутите 4 х 30 мм винта в стену, затем с помощью двух винтов
4
мм х 40 мм закрепите кронштейн внутреннего короба на стене. См. рис. 2.
5.
Установите обратный клапан и соединительный воздуховод. С помощью хомута закрепите соеди-
нительный воздуховод на обратном клапане. См. рис. 3. Подвесьте прибор. См. рис. 4.
6.
Установите кронштейн внешнего короба на свое место при помощи двух винтов ST4*8 мм. Внут-
ренний короб должен свободно двигаться по вертикали. См. рис. 5.
Соединительный воздуховод
V-
образный клапан

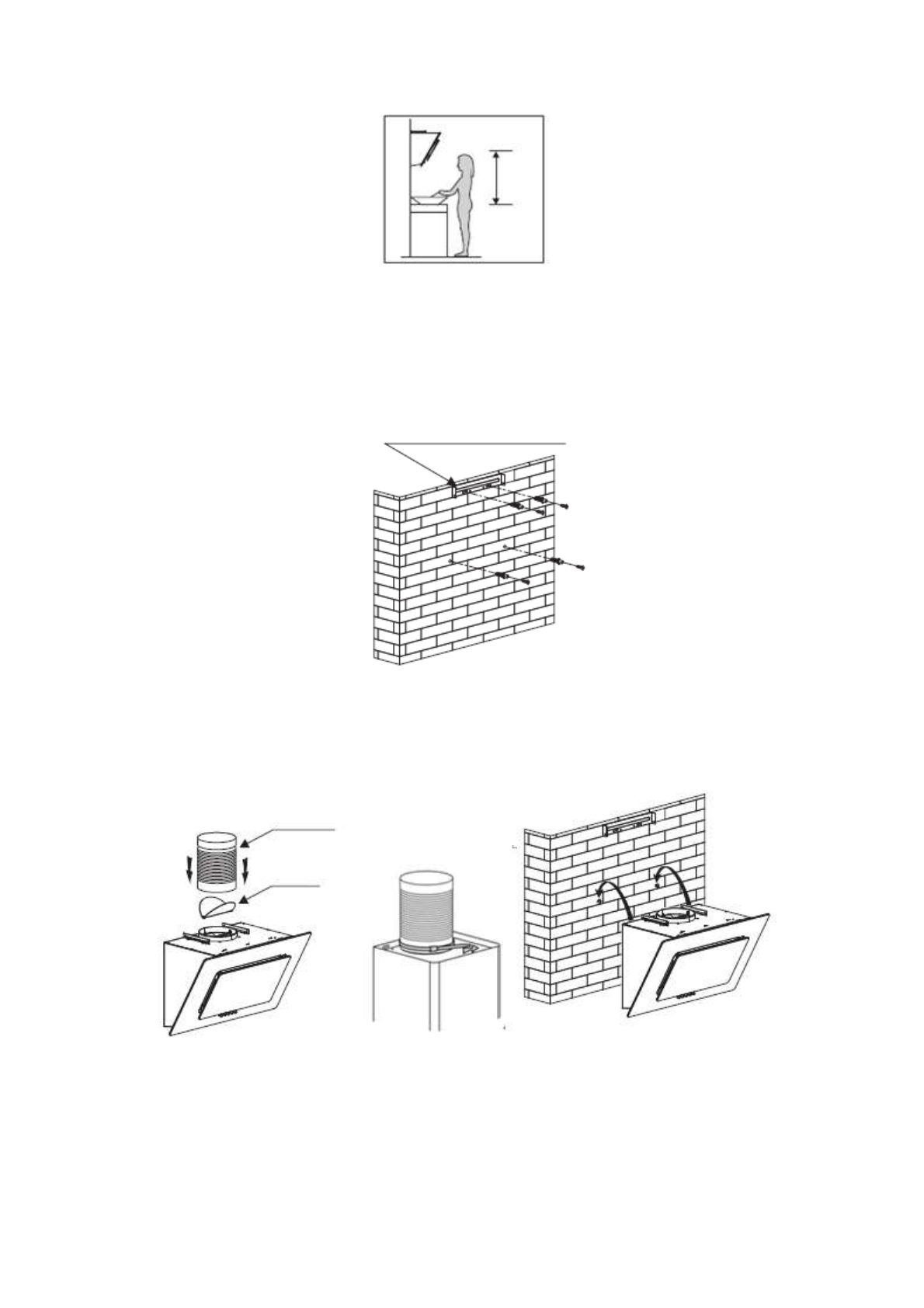

Рис. 3.
Рис. 4.
Кронштейн внутреннего короба
Рис. 2.
65-
75см
Рис. 2.
