1602.00.0.000 РЭ
в Н И М А Н И Е :
М и Н и М А Л ь Н О е РАС С ТОя Н и е М е ж Д У П Л О С КО С Т ь ю
УСТАНОВКи ПОСУДы НА ПЛиТУ (НАГРеВАТеЛьНОй ПОВеРХНОСТью) и
ВОзДУХООЧиСТиТеЛеМ ДОЛжНО БыТь 75 СМ. ВОзДУХООЧиСТиТеЛь
КРеПиТь НА РОВНУю ПОВеРХНОСТь (РиС.5)!
6.1 О п р е д е л и т е р а с с т оя н и е м е ж д у
н а г р е в ат е л ь н о й п о в е р х н о с т ь ю
п л и т ы и во зд у хо оч и с т и т е л е м и
отметьте на стене нижний габарит
воздухоочистителя.
6.2 П р и с т а в ь т е к с т е н е , в м е с т е
предполагаемого размещения, корпус
в о зд у хо оч и с т и т е л я с о с н я т ы м и
фильтрами. По его задней стенке
отметьте на стене центры четырех
крепежных отверстий.
6.3 Просверлите по разметке 4 отверстия
д и а м е т р о м , с о о т в е т с т ву ю щ и м
диаметру дюбеля, на глубину не
менее 50 мм.
6.4 В с т а в ьт е д ю бе л я в от ве р с т и я и
заверните в верхние отверстия не
до упора два шурупа, на которые
навесьте воздухоочиститель.
6.5 зафиксируйте воздухоочиститель,
з а ве р н у в д о у п о р а ш у ру п ы д л я
навешивания и два фиксирующих
шурупа.
6.6 Установите нижнюю декоративную
т рубу и разметьте по ме сту два
отверстия для ее крепления.
6.7 Просверлите по разметке отверстия
под дюбели, вставьте их в отверстия
и заверните не до упора шурупы.
6.8 Вставьте верхнюю декоративную трубу в нижнюю и установите обе трубы в
корпус воздухоочистителя, навесив нижнюю трубу на шурупы. Доверните шурупы
до упора. Выдвиньте верхнюю трубу и отметьте на стене верхнюю кромку ее
предполагаемого размещения. задвиньте верхнюю трубу в нижнюю, приложите к
стене планку, разметьте и просверлите отверстия под дюбели. зафиксируйте планку
двумя шурупами.
6.9 Поднимите верхнюю трубу и закрепите ее к планке через отверстия в боковых
плоскостях двумя самонарезающими винтами.
ДЛя ПРеДОТВРАщеНия цАРАПиН НА ЛицеВыХ ПОВеРХНОСТяХ
ВеРХНей ТРУБы (ПРи РАБОТАХ ПО П.П. 6.8 и 6.9) РеКОМеНДУеТСя
иСПОЛьзОВАТь ПРОЛОжеННУю МежДУ ТРУБАМи ПОЛиЭТиЛеНОВУю
ПЛеНКУ.
6
ПОДГОТОвКА К РАБОТЕ (крепление к стене)

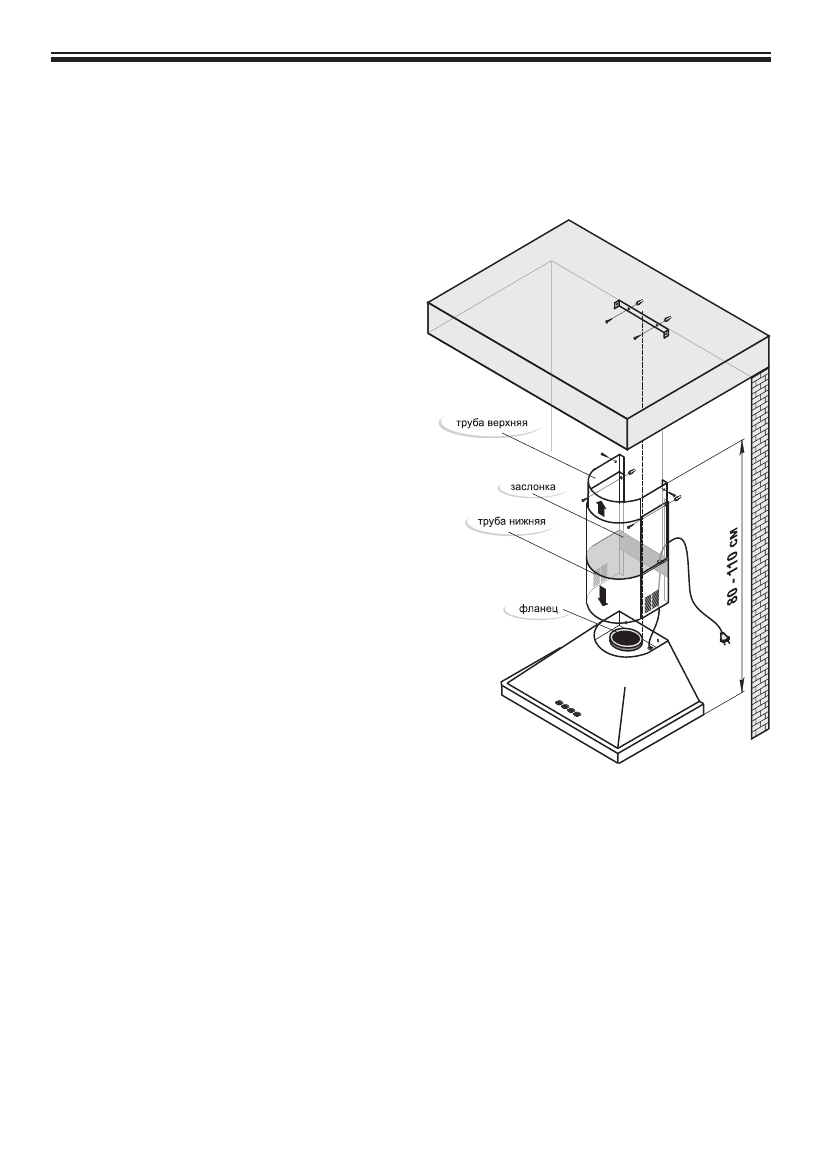

Рис. 5
