4

1602.00.0.000 РЭ

5  УСТРОЙСТвО  ИЗДЕЛИЯ

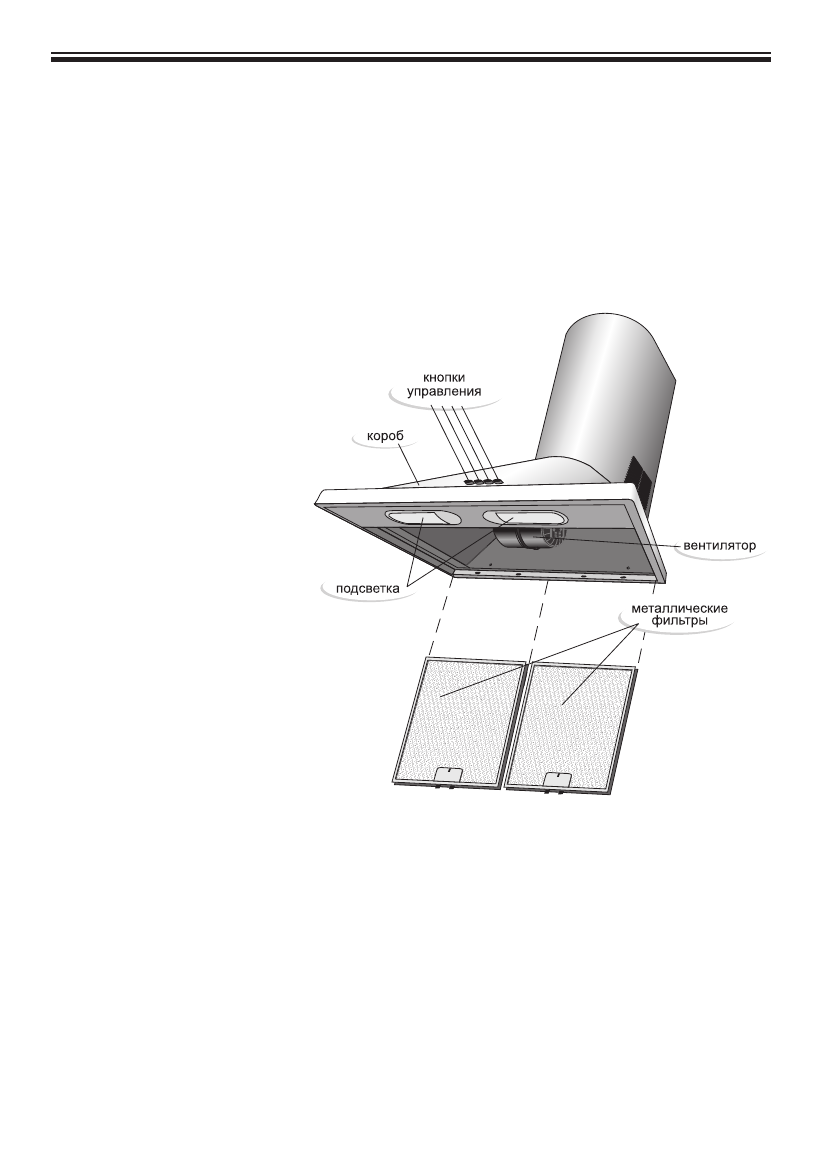

5.1  Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел подсветки.

Снизу  короб  закрывается  металлическим  фильтром.  На  передней  поверхности

короба  расположены  кнопки  управления  работой  воздухоочистителя.  В  верхней

полости короба воздухоочистителя (рис.5) находится фланец для отвода очищенного

воздуха.

Для  работы  воздухоочистителя  в  циркуляционном  режиме  установите  заслонку,

для  чего  разведите  в  стороны  боковые  плоскости  нижней  декоративной  трубы  и

поочередно вставьте проушины заслонки в пазы на задних полках (рис.2).

ПеРеД  УСТАНОВКОй

зАСЛОНКи  зАВеДиТе

В  ПАз,  РАСПОЛОжеН-

Ный  НА  ее  ВеРХНей

ПЛОСКОСТи,  зАщиТ-

НУю  ВТУЛКУ,  НАХО-

ДящУюСя НА шНУРе

ПиТАНия.

Для  работы  в  вытяжном

р е ж и м е   с о е д и н и т е

гофротрубой  диаметром

150  мм  фланец  воздухо-

оч и с т и т е л я   с   фл а н ц е м

решетки вентиляционного

отверстия. Рекомендуется

п р и о б р е т ат ь   в е н т и л я -

ционную решетку с отвер-

стиями,  позволяющими

сохранить  естественную

вентиляцию.

5.2  С    помощью  угольных

фильтров  (рекомендуется

устанавливать на воздухо-

очистители, работающие в

циркуляционном режиме)

всасываемый воздух,

Рис. 1

дополнительно очищается частицами активированного угля.  На воздухоочистителе

могут быть установлены (согласно таблице 3) кассетные угольные фильтры (рис.3),

либо  фильтры  с  угольной  пропиткой  (рис.4).  Угольные  фильтры  не  подлежат

регенерации и должны заменяться примерно каждые шесть месяцев (в зависимости от

интенсивности эксплуатации). Для установки кассетного угольного фильтра оденьте

его на фиксирующие элементы в центре вентилятора и поверните по часовой стрелке

до упора (рис. 3). Демонтаж фильтра производится в обратном порядке.
