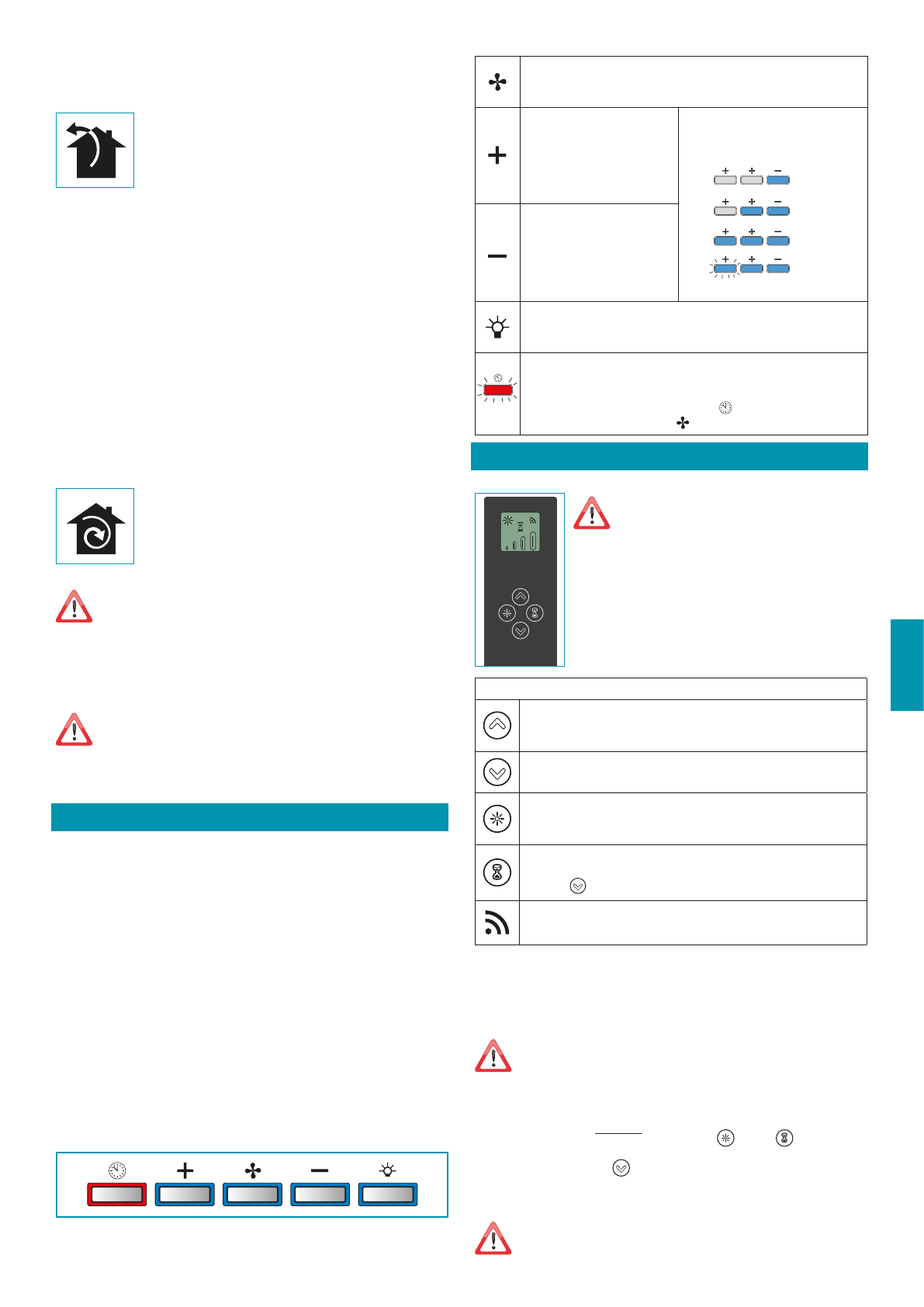

51

POLSKI

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:
•  średnicę nie mniejszą od złącza okapu.
•  lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia

cofania skroplin do silnika.

•  ograniczoną do minimum liczbę zagięć.
•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia

wydajności zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-

lować.

  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-

dajności 800m3/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przechodzi przez opcjonalny model
filtrujący w suficie w celu oczyszczenia i ponownego wprowa-
dzenia do środowiska.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-
tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-

stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,

jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość:

normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”

.

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w
chwili wyłączenia.

Zwiększenie prędkości od

1 do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym
uruchomiona zostaje pręd-
kość 3.

Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość  4

(LED „+”  miga)

Zmniejszenie prędkości od

4 do 1

Włączenie/wyłączenie światła

Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER

(czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER ( ),
- wciśnie się przycisk ON/OFF ( ).

 KORZYSTANIE Z SYSTEMU ZDALNEGO STEROWANIA

OSTRZEŻENIA!:

Umieścić okap z dala od źródeł fal magnetycznych

(np. kuchenek mikrofalowych), które mogą zakłócić

działanie pilota i układu elektronicznego okapu.

Maksymalna odległość działania systemu wynosi 5 metrów i

ewentualnie może być mniejsza w przypadku obecności za-

kłóceń elektromagnetycznych.

System zdalnego sterowania pracuje z częstotliwością

433,92MHz.

System zdalnego sterowania składa się z dwóch części:

- odbiornika wbudowanego w okap;

- nadajnika (pilota) pokazanego na rysunku.

OPIS PRZYCISKÓW STERUJĄCYCH NADAJNIKA (PILOTA)

UP

Włączenie silnika i zwiększenie prędkości od 1 do 4. Czwarta pręd-
kość jest włączona tylko przez kilka minut.

DOWN

Zmniejszenie prędkości i wyłączenie silnika

Oświetlenie ON-OFF

Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER ON:

Automatyczne wyłączenie silnika po 15 minutach.

Funkcja wyłącza się automatycznie w przypadku wyłączenia silnika
(przycisk

)

Włączona transmisja polecenia sterującego

ZMIANA KODU PILOTA

W przypadku tylko jednego pilota przejść bezpośrednio do punktu 2.
W przypadku obecności wielu pilotów w tym samym pomieszczeniu można wy-
generować nowy kod za pomocą następującej procedury.

Przed wykonaniem procedury odciąć zasilanie w okapie.

1) - GENEROWANIE NOWEGO KODU

Procedurę wykonuje się w pilocie.
•  Nacisnąć jednocześnie przyciski OŚWIETLENIE

 i TIMER

, aż zacznie mi-

gać wyświetlacz.

•  Nacisnąć przycisk DOWN

 w pilocie: zapisanie w pamięci nowego kodu zo-

staje potwierdzone 3 krótkimi mignięciami wyświetlacza. Nowy kod zastępuje
i powoduje skasowanie poprzedniego kodu fabrycznego.

Podłączyć okap do sieci elektrycznej i sprawdzić, czy światła i silnik są wy-

łączone.
