ÉVACUATION DES FUMÉES

HOTTE À ÉVACUATION EXTÉRIEURE (ASPIRANTE)

Dans cette version, les fumées et les vapeurs sont envoyées
vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé
par un tuyau à une sortie extérieure.

Le tuyau de sortie doit avoir :
•  un diamètre égal ou supérieur à celui du raccord de la hotte.
•  une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour

éviter que la condensation ne reflue dans le moteur.

•  un nombre de coudes réduit au minimum (pas plus de 3).
•  une longueur de conduit réduite au minimum pour éviter toute vibration et

réduire la capacité aspirante de la hotte.

  Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf-

fés.

  Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est ins-

tallé en présence des moteurs avec 800 m3/h ou supérieurs.

Déviation pour l'Allemagne :
quand la hotte de la cuisine et des appareils alimentés avec une énergie différente
de l'énergie électrique sont en fonction simultanément, la pression négative dans la
pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).

HOTTE À RECIRCULATION INTÉRIEURE (FILTRANTE)

Dans cette version, l'air passe à travers une unité filtrante op-
tionnelle au plafond pour être purifiée et recyclée dans l'envi-
ronnement.

Dans cette version, le clapet de non retour ne doit pas être monté  : le
retirer s'il est présent sur le raccord de sortie de d'air du moteur.

INSTRUCTIONS DE MONTAGE

partie réservée uniquement à un personnel qualifié

La hotte peut être installée selon diverses configurations.

Les phases de montage génériques valent pour toutes les installa-

tions ; par contre, là où il est spécifié, suivre les phases correspon-

dant à la configuration désirée.

FONCTIONNEMENT

QUAND FAUT-IL ALLUMER LA HOTTE ?

Allumer la hotte au moins une minute avant de commencer à cuisiner pour
canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète
de toutes les vapeurs et odeurs  : grâce à la fonction Timer, il est possible de
programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonc-
tionnement.

QUELLE VITESSE CHOISIR ?

I vitesse:

maintient l'air pur avec de faibles consommations d'électricité.

II vitesse:

conditions normales d'utilisation.

III vitesse:

 présence de fortes odeurs et vapeurs.

IV vitesse:

élimination rapide des odeurs et vapeurs.

QUAND LAVER OU CHANGER LES FILTRES ?

Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap.

 « ENTRETIEN »

.

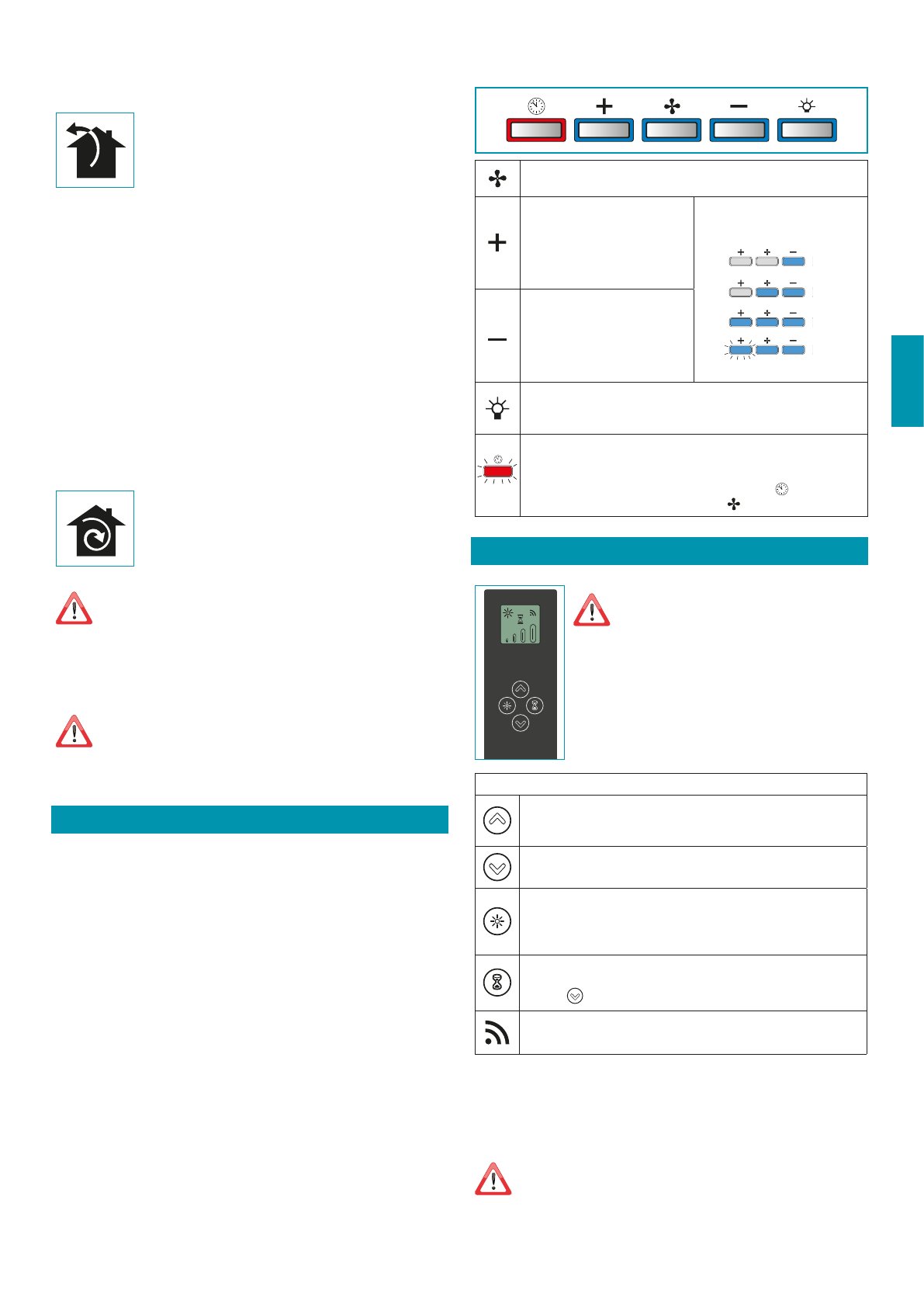

COMMANDE ÉLECTRONIQUE

Moteur ON/OFF

Au démarrage, la vitesse est celle mémorisée à l'arrêt précédent.

Augmentation de la vitesse

de 1 à 4

La vitesse 4 n'est activée que
pendant quelques minutes, puis
la vitesse 3 s'active.

Les vitesses sont signalées par
les lampes LED présentes sur les
touches :

 Vitesse 1

  Vitesse 2

  Vitesse 3

  Vitesse 4

(LED « + » clignotante)

Diminution de la vitesse

de 4 à 1

Allumage / extinction lumière

Pression brève :

allume et éteint la lumière

Pression longue :

changement couleur de lumière de 2700 K à 5600 K

TIMER

(LED rouge clignotante)

Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- Vous appuyez une autre fois sur la touche TIMER ( ).
- Si vous appuyez sur la touche ON/OFF ( ).

 UTILISATION DE LA RADIOCOMMANDE

MISES EN GARDE :

Placer la hotte loin de toute source d'ondes

électromagnétiques (ex. fours à micro-ondes)

susceptible d'interférer avec la radiocommande et avec

l'électronique de la hotte. La distance maximum de

fonctionnement est de 5 mètres, qui peut varier par dé-

faut en présence d'interférences électromagnétiques.

Radiocommande fonctionnant à 433,92 MHz.

La radiocommande est composée de deux parties :

- le récepteur intégré à la hotte ;

- l'émetteur représenté ici sur la figure.

DESCRIPTION DES COMMANDES ÉMETTEUR

UP

Démarrage du moteur et augmentation de la vitesse de 1 à 4 La
vitesse 4 n'est activée que pendant quelques minutes.

DOWN

Diminution de la vitesse et arrêt du moteur.

Lumière ON-OFF

Pression brève :

allume et éteint la lumière

Pression longue  :

changement couleur de lumière de 2700  K à

5600 K

TIMER ON :

Arrêt automatique du moteur après 15 minutes.

La fonction se désactive automatiquement si le moteur est arrêté
(touche

).

Transmission commande activée

MODIFICATION DU CODE DE LA RADIOCOMMANDE

En présence d'une seule radiocommande, passer directement au point 2.
En présence de plusieurs radiocommandes dans la même pièce, il est possible
de créer un nouveau code avec la procédure suivante.

Couper le courant à la hotte, avant d'effectuer la procédure.
