IT

ALIANO

27

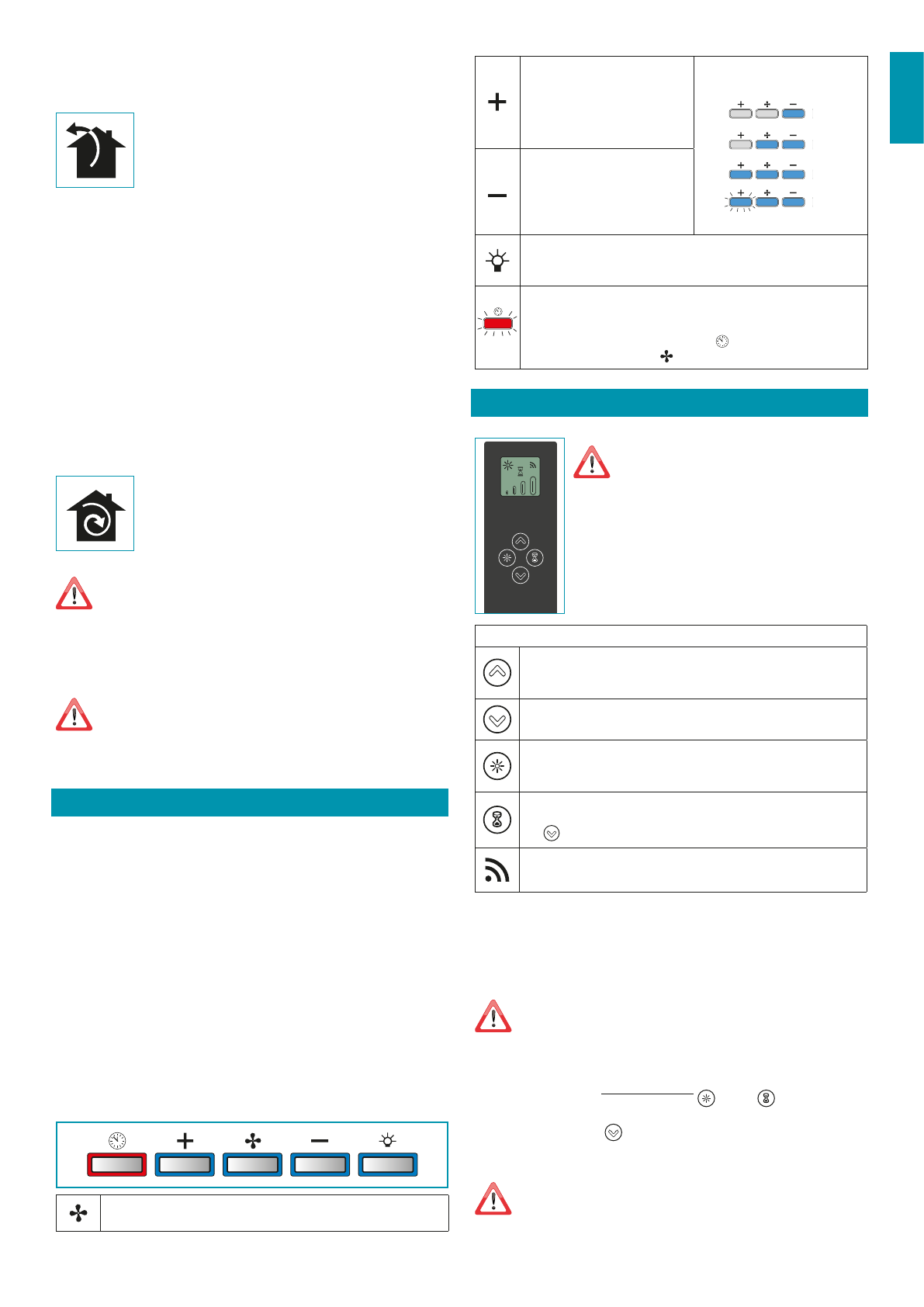

SCARICO FUMI

CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)

In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.

Il tubo d'uscita deve avere:
•  un diametro non inferiore a quello di raccordo della cappa.
•  una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare

che la condensa refluisca nel motore.

•  il numero minimo indispensabile di curve.
•  la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capa-

cità aspirante della cappa.

  E' necessario isolare la tubazione se passa attraverso ambienti freddi.
  Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in

presenza di motori con 800m3/h o superiori.

Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quel-
la elettrica sono in funzione simultaneamente, la pressione negativa nel locale non
deve superare i 4 Pa (4 x 10-5 bar).

CAPPA A RICICLO INTERNO (FILTRANTE)

In questa versione l’aria passa attraverso una unità filtrante a
soffitto opzionale per essere purificata e riciclata nell’ambien-
te.

In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.

ISTRUZIONI DI MONTAGGIO

parte riservata solo a personale qualificato

La cappa ha la possibilità di essere installata in varie configurazio-

ni. Le fasi di montaggio generiche valgono per tutte le installazio-

ni; seguire invece dove specificato le fasi corrispondenti all’instal-

lazione desiderata.

FUNZIONAMENTO

QUANDO ACCENDERE LA CAPPA?

Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la superficie di aspirazione.
Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.

QUALE VELOCITÀ SCEGLIERE?

I velocità:

mantiene l’aria pulita con bassi consumi di energia elettrica.

II velocità:

condizioni normali di utilizzo.

III velocità:

presenza di forti odori e vapori.

IV velocità:

rapidi smaltimenti di odori e vapori.

QUANDO LAVARE O CAMBIARE I FILTRI?

I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
Per ulteriori dettagli vedere cap

 “MANUTENZIONE”

.

PULSANTIERA ELETTRONICA

Motore ON/OFF

All’avvio, la velocità è quella memorizzata al precedente spegnimento.

Incremento velocità da 1 a 4

Velocità 4 è attiva solo per alcuni
minuti, poi si attiva velocità 3.

Le velocità sono segnalate dai
led presenti nei tasti:

Velocità 1

 Velocità 2

 Velocità 3

 Velocità  4

(led "+" lampeggiante)

Riduzione velocità da 4 a 1

Accensione / spegnimento luce

Impulso breve:

accensione e spegnimento luce

Impulso lungo:

cambio tonalità di luce da 2700K-5600K

TIMER

 (Led rosso lampeggiante)

Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un'altra volta il tasto TIMER ( ).
- Si preme il tasto ON/OFF ( ).

 UTILIZZO DEL RADIOCOMANDO

AVVERTENZE!:

Posizionare la cappa lontano da sorgenti di

onde elettromagnetiche (es. forni a microonde)

che potrebbero interferire con il radiocomando e con

l’elettronica della cappa. La distanza massima di funzio-

namento è di 5 metri che può variare in difetto in pre-

senza di interferenze elettromagnetiche.

Radiocomando operante a 433,92MHz.

Il radiocomando è composto da due parti:

- la ricevente integrata nella cappa;

- la trasmittente mostrata qui in figura.

DESCRIZIONE COMANDI TRASMITTENTE

UP

Accensione motore  e incremento velocità da 1 a 4. La quarta veloci-
tà è attiva solo per alcuni minuti.

DOWN

Decremento velocità e spegnimento motore

Luce ON-OFF

Impulso breve:

accensione e spegnimento luce

Impulso lungo:

cambio tonalità di luce da 2700K-5600K

TIMER ON:

Autospegnimento del motore dopo 15min.

La funzione si disattiva automaticamente se si spegne il motore (ta-
sto

)

Trasmissione comando attiva

CAMBIO CODICE RADIOCOMANDO

In presenza di un solo radiocomando passare direttamente al punto 2.
In presenza di più radiocomandi nella stessa stanza, è possibile generare un nuo-
vo codice con la seguente procedura.

Togliere alimentazione alla cappa prima di effettuare la procedura.

1) - GENERARE UN NUOVO CODICE

La procedura va eseguita sul radiocomando.
•  Premere contemporaneamente i tasti LUCE

 e TIMER

 fino a che il display

incomincia a lampeggiare.

•  Premere il tasto DOWN

 del radiocomando: la memorizzazione del nuovo

codice è confermata da 3 brevi lampeggi del display. Il nuovo codice annulla
e sostituisce il precedente codice di fabbrica.

Ricollegare la cappa alla rete elettrica, verificando che luci e moto-

re siano spenti.
