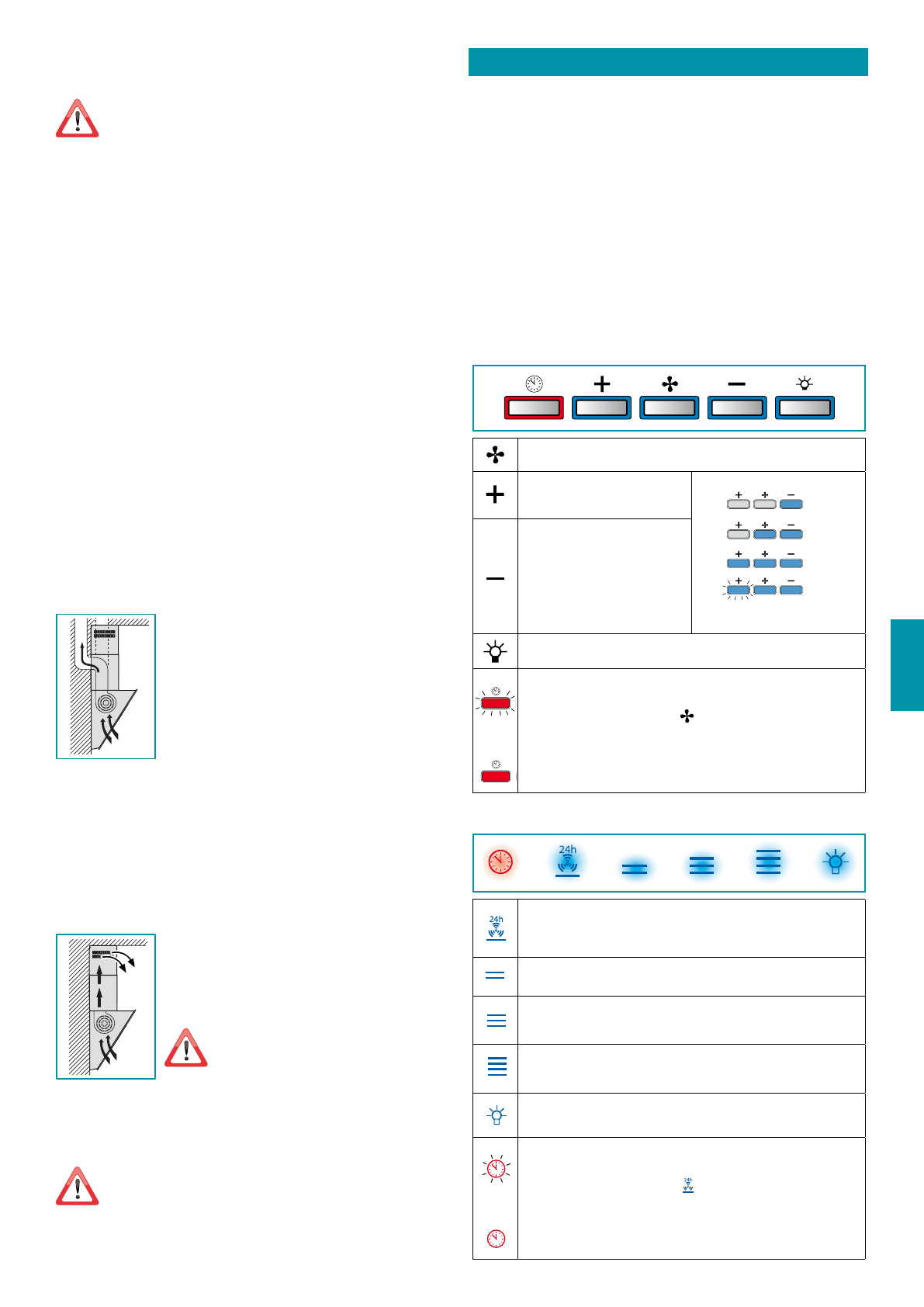

29

POLSKI

PODŁąCzENIE ELEKTRyCzNE

(część zastrzeżona wyłącznie dla personelu wykwaliikowanego w podłączeniach)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie
od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elek-
trycznych wewnątrz okapu:
w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicz-

nej.
zwrócić się do wykwaliikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

•  napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapuо
•  instalacja  elektryczna  jest  zgodna  z  normą  i  może  wytrzymać  obciążenie  (patrz  dane  tech

-

niczne wewnątrz okapu);

•  wtyczka  i  przewód  zasilający  nie  są  narażone  na  kontakt  z  temperaturami  przekraczającymi

70°C;

•  instalacja  zasilająca  posiada  sprawne  i  prawidłowe  uziemienie  zgodnie  z  obowiązującymi

przepisami;

•  gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapuв

W przypadku:

•  urządzenia wyposażonego w przewód bez wtyczkiн należy używać wtyczki typu znormalizo

-

wanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uzie-
mienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona
do odpowiedniego gniazda bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczkiа lub innego przyrządu

zapewniającego odłączenie od sieci, i posiadającego odległość rozwarcia styków, która umoż-
liwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z
zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad
dotyczących bezpieczeństwa.

ODPROwADzANIE DyMU

OKAP z USUwANIEM NA zEwNąTRz (wyCIąGOwy)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę
spustową.
W tym celu złącze wylotowe okapu powinno być podłączone za po-
mocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

•  średnicę nie mniejszą od złącza okapuв

•  lekkie  nachylenie  w  dół  (spadek)  na  odcinkach  poziomych  w

celu uniknięcia cofania skroplin do silnika.

•  ograniczoną do minimum liczbę zagięćв

•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności zasy

-

sania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m

3

/h

lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne
ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP z RECyRKULACJą wEwNĘTRzNą (FILTRUJąCy)

W tej wersji powietrze przepływa przez iltry z węglem aktywnym w
celu oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy iltry na węgiel aktywny umieszczone są na oka-
pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w
instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamonto-

wany: wymontować go, jeśli występuje na złączu wyloto-
wym powietrza z silnika.

INSTRUKCJA MONTAżU

część zastrzeżona wyłącznie dla personelu wykwaliikowanego

Okap może być instalowany w różnych koniguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOwANIE

KIEDy wŁąCzyĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetrans-
portować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zosta-
ną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu
po 15 minutach pracy.

JAKą PRĘDKOŚĆ wyBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDy OCzyŚCIĆ LUB wyMIENIĆ FILTRy?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotliwości
użytkowania okapu.
W celu zapoznania się z innymi szczegółami, patrz rozdział

“KONSERwACJA”.

zESTAw PRzyCISKÓw ELEKTRONICzNyCH

( TOP,  TOP A+)

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili wyłączenia.

zwiększenie prędkości

4. prędkość pozostaje włączona przez
kilka minut

 Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(migająca kontrolka led „+”)

zmniejszenie prędkości

Prędkości sygnalizowane są przez
kontrolki led znajdujące się na przy-
ciskach:

włączenie/wyłączenie światła

TIMER

( migająca czerwona kontrolka led)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka led), jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

ALARM FILTRÓw

 (czerwona kontrolka led świeci się światłem stałym)

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać przez 3 sekundy, aby wyzerować licznik.

zESTAw PRzyCISKÓw TOUCH

(QUASAR,  QUASAR A+)

Silnik ON/OFF

Włączenie/wyłączenie silnika i Prędk1
Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h (1h ON -> 3h
OFF -> 1h ON)

Aktywacja Prędkości 2

Aktywacja Prędkości 3

Aktywacja Prędkości 4 tylko przez kilka minut

włączenie/wyłączenie światła

TIMER

( migająca czerwona kontrolka led)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka led), jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

- Zostaje zmieniona prędkość (przyciski +/-).

ALARM FILTRÓw

 (czerwona kontrolka led świeci się światłem stałym)

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać przez 3 sekundy, aby wyzerować licznik.
