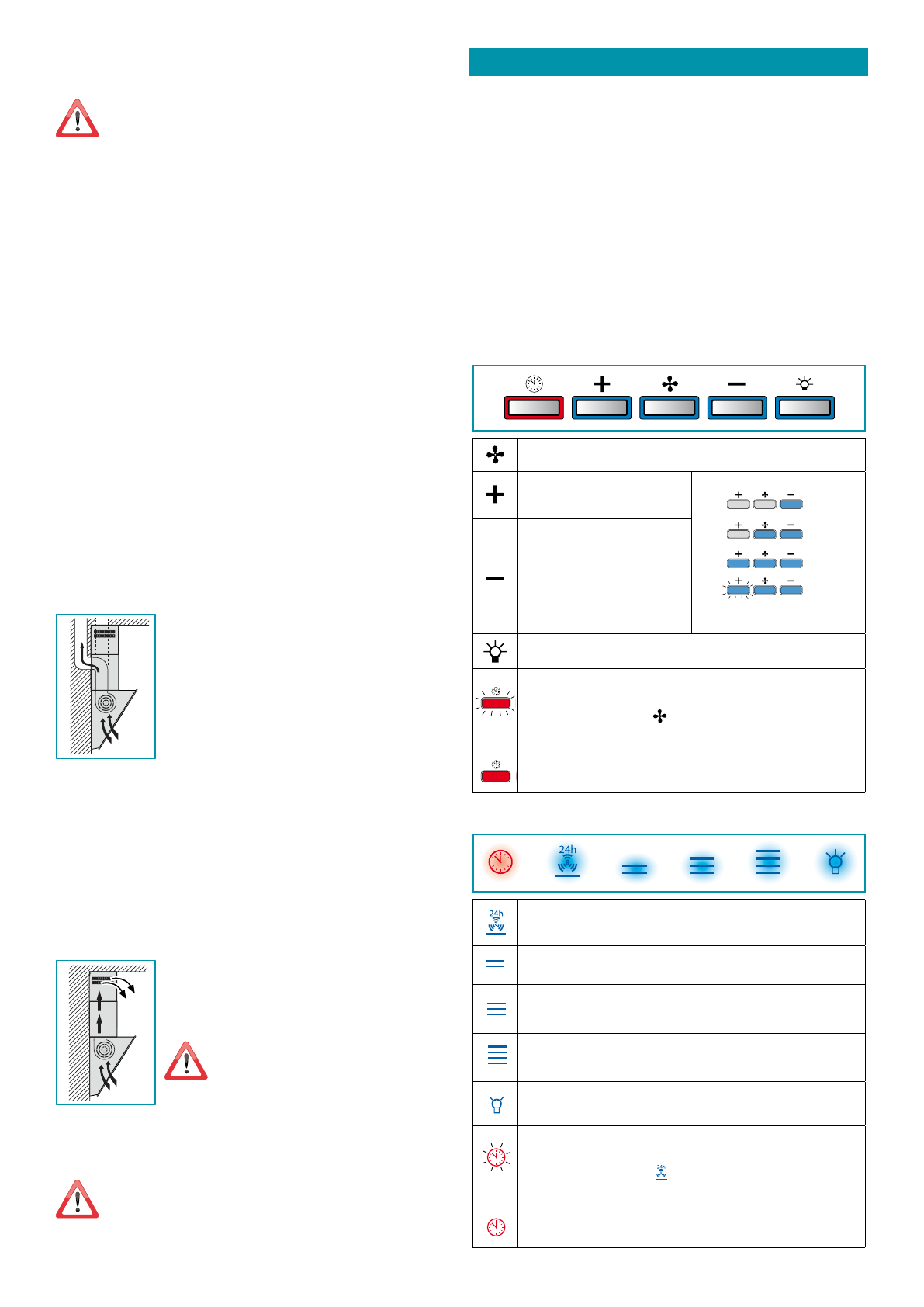

20

RACCORDEMENT éLECTRIQUE

(partie réservée uniquement au personnel qualiié pour le raccordement)

Avant d'efectuer toute opération sur la hotte, débrancher l'appareil du
réseau électrique.
Veiller à ce que les ils électriques à l'intérieur de la hotte ne soient pas
débranchés ou coupés :
dans le cas contraire, contacter le Centre d'Assistance le plus proche.

Pour le raccordement électrique contacter un personnel qualiié.
Le raccordement doit être efectué conformément aux dispositions de lois en vigueur.

Avant de raccorder la hotte au réseau électrique, contrôler que :

•  la  tension  du  secteur  corresponde  à  celle  reportée  sur  la  plaque  des  données  qui  se

trouve à l'intérieur de la hotte ;

•  le  circuit  électrique  soit  aux  normes  et  puisse  supporter  la  charge  de  l'appareil  (voir  la

plaque des caractéristiques techniques située à l'intérieur de la hotte) ;

•  la  iche  et  le  câble  d'alimentation  ne  rentrent  pas  en  contact  avec  des  températures

supérieures à 70 °C ;

•  l’installation  d'alimentation  soit  munie  d'un  raccordement  à  la  terre  eicace  et  correctа

conformément aux normes en vigueur ;

•

la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée.

En cas de :

•  appareils équipés d'un câble sans iche н la iche à utiliser doit être du type « normalisé »в

Les ils doivent être raccordés de la manière suivante : le il jaune-vert doit pour la mise à
la terre, le il bleu pour le neutre et le il marron pour la phase. La iche doit être raccordée
à une prise de sécurité adéquate.

•  appareil  ixe  qui  n'est  pas  équipé  d'un  câble  d'alimentation  et  d'une  iche  ou  d'un

autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des
contacts qui permet la déconnexion complète dans les conditions de la catégorie de
surtension III.

Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation confor-
mément aux règles d'installation.

яe câble de terre jauneгvert ne doit pas être interrompu par l'interrupteurв

Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

éVACUATION DES FUMéES

HOTTE À éVACUATION EXTéRIEURE (ASPIRANTE)

Dans cette version, les fumées et les vapeurs sont envoyées vers
l'extérieur à travers un tuyau d'évacuation.
À cette in, le raccord de sortie de la hotte doit être raccordé par un
tuyau à une sortie extérieure.

Le tuyau de sortie doit avoir :

•  un diamètre supérieur à celui du raccord de la hotteв

•  une légère inclinaison vers le bas (chute) dans les tronçons

horizontaux pour éviter que la condensation ne relue dans
le moteur.

•  le nombre minimum indispensable de coudesв

•  la  longueur  minimale  indispensable  pour  éviter  les  vibrations  et  de  réduire  la  capacité

aspirante de la hotte.

  Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chaufés.
  Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est installé en pré-

sence des moteurs avec 800 m

3

/h ou supérieurs.

Déviation pour l'Allemagne :
quand la hotte de la cuisine et des appareils alimentés avec une énergie diférente de l'énergie
électrique sont en fonction simultanément, la pression négative dans la pièce ne doit pas dépasser
4 Pa (4 x 10-5 bars).

HOTTE À RECIRCULATION INTéRIEURE (FILTRANTE)

Dans cette version, l'air passe à travers les iltres au charbon actif
pour être puriié et est recyclé dans la pièce.

Contrôler que les iltres au charbon actif soient montés sur la hotte,
sinon les appliquer comme indiqué dans les instructions de montage.

Dans cette version, le clapet de non retour ne doit pas
être monté : le retirer s'il est présent sur le raccord de
sortie de d'air du moteur.

INSTRUCTIONS DE MONTAGE

partie réservée uniquement à un personnel qualiié

La hotte peut être installée selon diverses conigurations.
Les phases de montage génériques valent pour toutes les installations  ;
par contre, là où il est spéciié, suivre les phases correspondant à la coni-
guration désirée.

FONCTIONNEMENT

QUAND FAUT-IL ALLUMER LA HOTTE ?

Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les
fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète de toutes les

vapeurs et odeurs н grâce à la fonction Timerа il est possible de programmer l'arrêt automa

-

tique de la hotte au bout de 15 minutes de fonctionnement.

QUELLE VITESSE CHOISIR ?

I vitesse :

 maintient l'air propre avec de faibles consommations d'énergie électrique.

II vitesse :

 conditions normales d'utilisation.

III vitesse :

 présence de fortes odeurs et vapeurs.

IV vitesse :

 élimination rapide des odeurs et vapeurs.

QUAND LAVER OU CHANGER LES FILTRES ?

Les iltres métalliques doivent être lavés après 30 heures d'utilisation.
Les iltres au charbon actif (en option) doivent être remplacés tous les 3-4 mois selon l'uti-
lisation de la hotte.
Pour toute information supplémentaire, voir le chap.

« ENTRETIEN ».

BOÎTIER DE COMMANDE éLECTRONIQUE

( TOP, TOP A+)

Moteur ON/OFF

Au démarrage, la vitesse est celle mémorisée à l'arrêt précédent.

Augmentation de la vitesse

La 4ème vitesse reste activée pen-
dant quelques minutes

 Vitesse 1

 Vitesse 2

 Vitesse 3

 Vitesse 4

(яшч « + » clignotante)

Réduction de la vitesse

Les vitesses sont signalées par
les lampes LED présentes sur les
touches :

Allumage / extinction lumière

TIMER

 (LED rouge clignotante)

Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- On éteint le moteur (touche

 ).

ALARME FILTRES

 (LED rouge ixe)

Entretien des iltres anti-graisse après environ 30 heures d'utilisation.
Enfoncer pendant 3 secondes pour remettre le compteur à zéro.

BOÎTIER DE COMMANDE TACTILE

(QUASAR, QUASAR A+)

Moteur ON/OFF

Marche/arrêt moteur et Vit1
Appuyer pendant plus de 3 secondes pour activer le cycle 24h (1h ON -> 3h OFF -> 1h ON)

Activation Vitesse 2

Activation Vitesse 3

Activation Vitesse 3 seulement pendant quelques minutes

Allumage / extinction lumière

TIMER

 (LED rouge clignotante)

Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- On éteint le moteur (touche

 ).

- On fait varier la vitesse (touches +/-).

ALARME FILTRES

 (LED rouge ixe)

Entretien des iltres anti-graisse après environ 30 heures d'utilisation.
Enfoncer pendant 3 secondes pour remettre le compteur à zéro.
