RØGKANAL

((afsnit forbeholdt personer, der er kvalificerede til at montere emhætten)

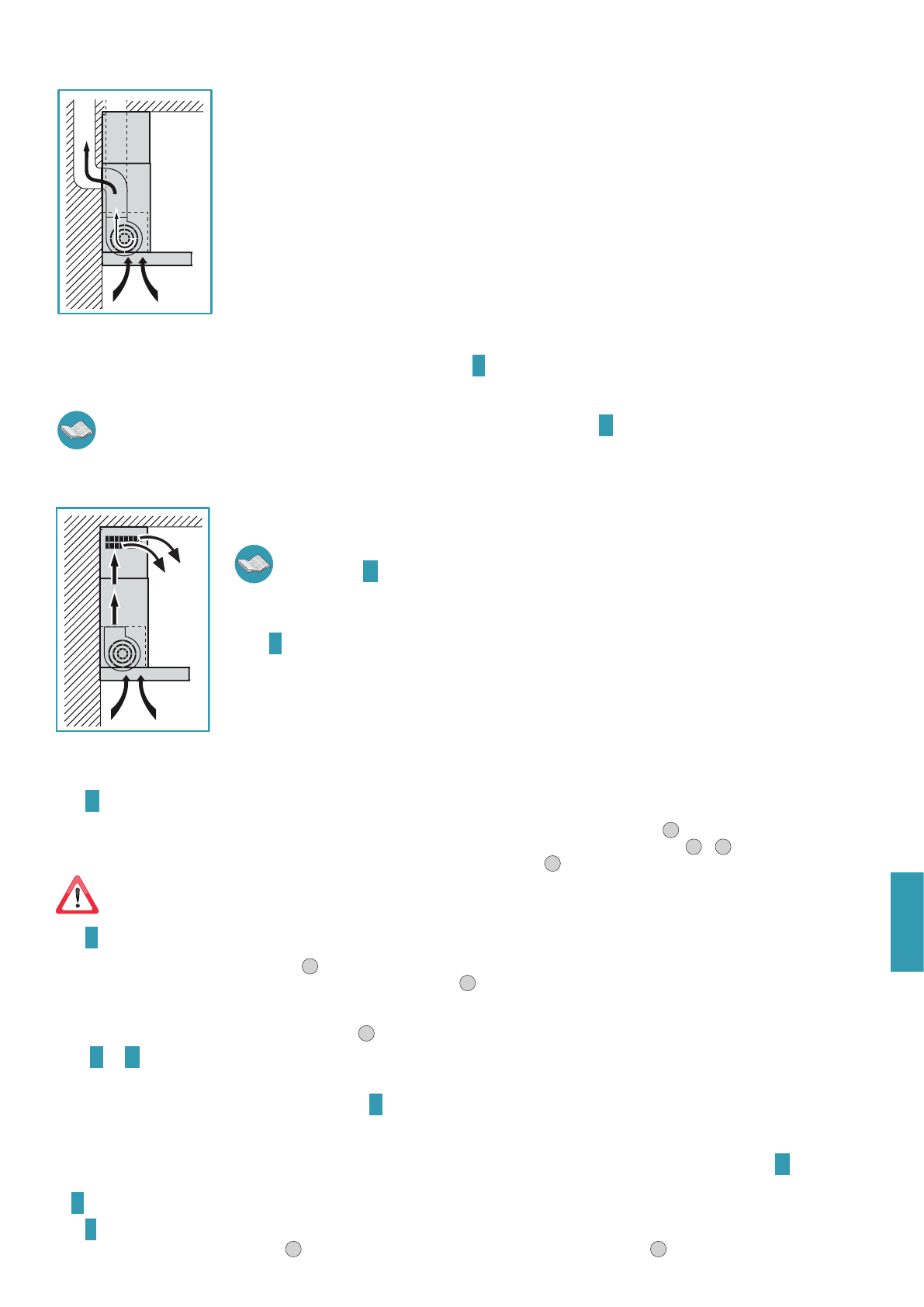

EMHÆT TE I VERSION MED EKSTERN UDLEDNING (UDSUGENDE)

På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.
Udtrækkets samlestykke, der rager ud fra emhættens øverste del, skal forbindes med et rør, som leder røgen og
dampene ind i en ekstern udgang.
Forbind

aldrig apparatet til udsugningskanaler med røg fra forbrænding (f.eks kedler, pejse osv...) og over-

hold alle de gældende forskrifter omkring udledning af luft.

Udsugningsrøret skal have:
- en diameter svarende mindst til den på emhættens samlestykke;
- en svag hældning nedad (fald) i de horisontale strækninger, for at undgå at kondens, hvis denne formes, kan  løbe
tilbage i emhætten;
- det mindst mulige antal krumninger;
- den mindst mulige længde (lange rør med mange krumninger vil kunne reducere emhættens sugeevne og forår-
sage vibrationer på kontraventilen).
Hvis udsugningsrøret passerer gennem kolde områder, så som loftrum osv., kan det ske at der skabes kondens på
grund af eventuelle temperaturforskelle. I dette tilfælde skal rørledningen isoleres.

Emhætter udstyret med motor på 800m

3

/t leveres med en kontraventil som standardudstyr, hvis opgave er at undgå luftudveksling med udendør-

somgivelserne, når emhætten ikke er brug: se vejledningen om montering

C

 på side

4

.

Når emhætten anvendes samtidigt med andre apparater, der anvender gas eller andet brændsel, skal lokalet være tilstrækkeligt venti-
leret i henhold til gældende forskrifter.

På denne version skal de aktive kulfiltre tages ud; se vejledningen om deres demontering

H

 på side

6

.

Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidigt, må det negative tryk i lokalet ikke overstige
4 Pa (4 x 10-5 bar).

EMHÆT TE I VERSION MED INTERN RECIRKULATION (FILTRERENDE)

På denne version føres luften gennem aktive kulfiltre, så den renses og derefter recirkuleres tilbage til køkkenet.

Kontrollér, at aktive kulfiltre er monterede på emhætten, i modsat fald monteres de, som angivet i vejled-

ningens punkt

H

 på side

6

.

Hvis emhætten er forberedt i den filtrerende version skal kontraventilen ikke monteres: Demonter den, hvis den
eventuelt er monteret på samlestykket i luftudgangen fra motoren (udfør handlingen, der beskrives i vejledningens

punkt

C

 på side

4

 i omvendt rækkefølge).

MONTERINGSANVISNINGER

(afsnit forbeholdt personer, der er kvalificerede til at montere emhætten)

Fase

A

 side 4

•  Anbring støttedrageren (

S

) på installationsvæggen, i en højde af (

H

) fra kogepladen, som vist i figuren (Fig.

1

).

•  Kontrollér den vandrette justering med et vaterpas og afmærk 2 borepunkter for enden af støttedrageren (Fig..

2

 -

3

).

•  Bor hullerne, indsæt 2 rawlplugs ø 8 mm og fastgør drageren med skruerne (

V1

) (Fig.

4

).

Emhættens medfølgende fæsteudstyr (skruer, indlæg og fæstebøjler) må udelukkende anvendes på murede vægge:

Hvis der

opstår behov for at installere emhætten på en væg af andet materiale skal andre fæstesystemer, som tager højde for væggens bæreevne
og emhættens vægt (anført på side

2

) tages i betragtning

Fase

B

  side 4

•  Fastgør emhætten til støttedrageren (Fig.

1

).

•  Juster emhættens indregulering ved hjælp af hængslernes skruer (Fig.

2

). Den øverste skrue (

B

) justerer afstanden fra væggen, den nederste (

C

)

justerer den lodrette placering.

•  For at undgå at emhætten frigøres på grund af trykket under den, skal den fastgøres til væggen med en rawlplug og de tilsvarende skruer (

V2

)

gennem de relevante huller bag på emhætten (Fig.

3

).

Faser

C

 og

D

  side 4

EMHÆT TE I VERSION MED EKSTERN UDLEDNING (UDSUGENDE)

•  Installer om ønsket kontraventilen (

M

) som vist i figur

C

.

•  Forbind emhættens samlestykke i luftudgangen til den eksterne udledningskanal med en egnet rørledning.

EMHÆT TE I VERSION MED INTERN RECIRKULATION (FILTRERENDE)

•  Kontrollér, at filtrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i vejledningens punkt

H

 på side

6

.

•  Demonter kontraventilen, hvis den er monteret på samlestykket i emhættens luftudgang (udfør handlingen, der beskrives i vejledningens punkt

C

 på side

4

 i omvendt rækkefølge).

Fase

E

  side 5

•  Sæt forlængeren (

H

) i kanalen (

G

) (Fig.

1

) og fastgør det helheden til emhætten med skruerne (

V3

)(Fig.

2

).
