49
р
У
С
СиЙ
ОТВОД ДЫМОВ
(раздел, предназначенный т
олько для квалифицированного персонала, занимающегося установкой вытяжки)

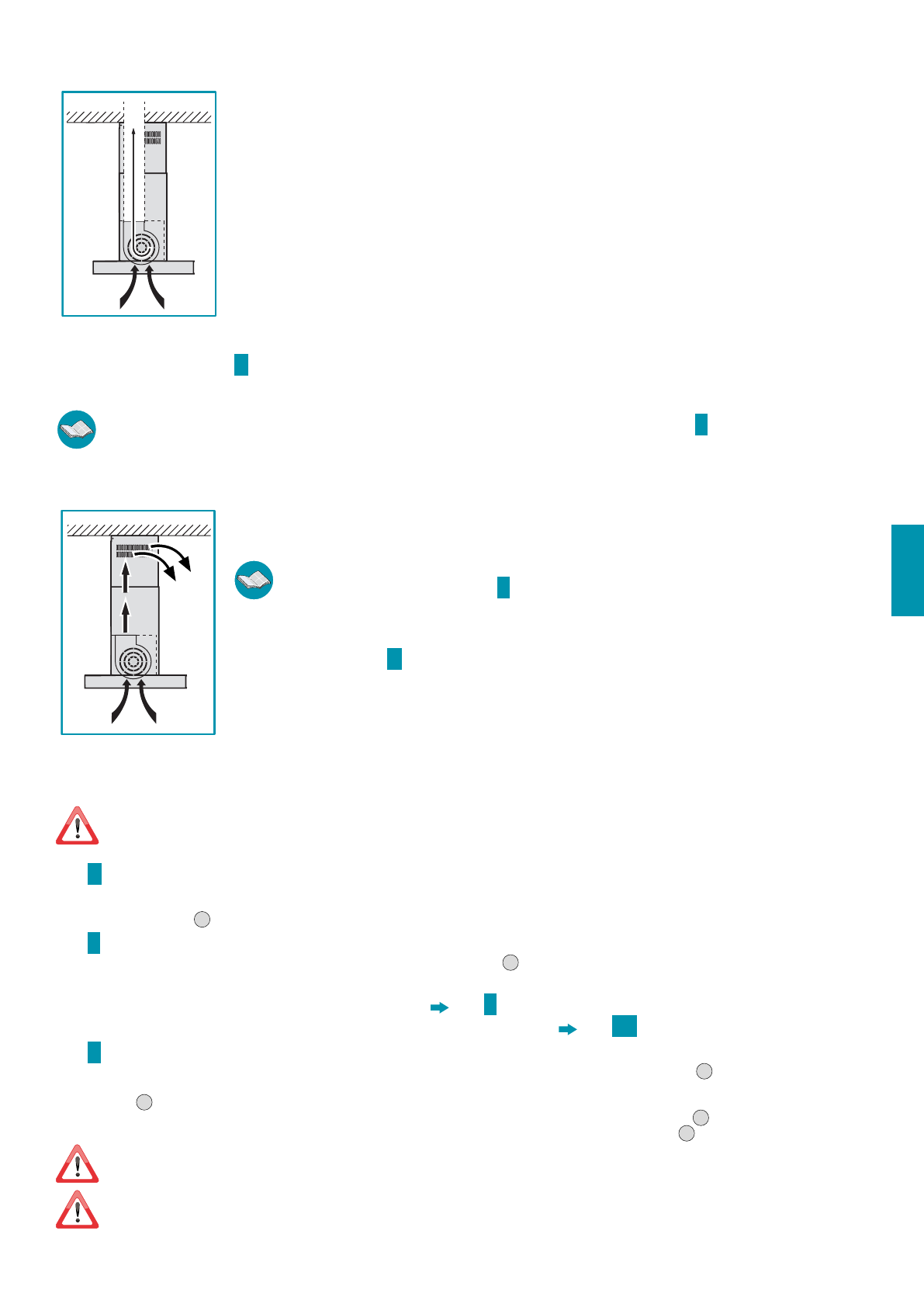

КУхОННАя ВЫТяжКА В ВерСии С ВЫВОДОМ НАрУжУ (ВСАСЫВАЮщАя)
В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы
и пары наружу.
Не подсоединять аппарат к дымоотводам для отвода дымов, полученных в результате процесса сгорания (кот-
лов, каминов и т.д.) и обязательно соблюдать действующие нормы по отводу дымов наружу.
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в
вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасываю-
щую способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п.,
то возможно образование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть
изоляцию трубопровода.
Вытяжки с двигателем 800 м
3
/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при неработающей вытяж-
ке. Монтаж описан в инструкциях
D
на стр.
5
.
В том случае, если кухонная вытяжка используется одновременно с другими приборами, работающими на газе или другом топливе, то поме-
щение, где они находятся, должно обладать достаточной вентиляцией, в соответствии с действующим законодательством.
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях
P
на стр.
9
.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электро-
энергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
ВЫТяжКА В ВерСии С ВНУТреННеЙ рецирКУЛяциеЙ (фиЛьТрУЮщАя)
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в
кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае уста-
новить их, как описано в инструкции
P
на стр.
9
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтиро-
вать его, если он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия,
описанные в инструкциях
D
на стр.
5
).
иНСТрУКции ПО МОНТАжУ
(раздел, предназначенный только для квалифицированного персонала, занимающегося
установкой вытяжки)
Островную вытяжку Luce можно устанавливать в различных конфигурациях.
Общие этапы монтажа действительны для всех типов установки; необходимо придерживаться также отдельно указан-
ных этапов, соответствующих нужному типу установки.
этап
A
стр. 4
•
Замерить расстояние (
Н
) от варочной поверхности до потолка; определить нужную высоту установки вытяжки и найти расстояние (
Н1
),
как показано на рис.
1
.
этап
B
стр. 4
•
Достать из каркасного элемента (
Т+Т1
) 8 винтов (
v2
) и сохранить их (рис.
1
).
УСТАНОВКА НА ПОТОЛОК С/Без ПОДВеСНЫМ ПОТОЛКОМ
этап
c
cтр. 5
УСТАНОВКА НА ПОТОЛОК Без УДЛиНиТеЛя (Н) и КАрКАСНОгО эЛеМеНТА (Т)
этап
c1
стр. 5
этап
c
стр. 5
•
Передвинуть две части каркасного элемента (
Т
) и (
Т1
) до достижения ранее определенной высоты (
Н1
) (рис.
1
).
•
По достижении нужной высоты (
Н1
), вставить на места 8 винтов (
v2
), чтобы снова скрепить между собой две части каркасного элемента (
Т
)
и (
Т1
) (рис.
2
).
•
Отметить на потолке 4 точки сверления отверстий (указаны также на стр.
3
), просверлить отверстия (рис.
3
), вставить 4 дюбеля ø 8 мм
и прикрепить блок каркасного элемента (
Т+Т1
) к потолку при помощи соответствующих винтов (
v1
) (рис.
4
).
При наличии подвесного потолка каркасный элемент (
Т
+
Т1
) всегда следует крепить к основному потолку. Если это невозможно и
нужно установить вытяжку непосредственно на подвесной потолок, то необходимо предусмотреть укрепления или другие решения,
обеспечивающие надежность крепежа вытяжки с учетом прочности используемых материалов и веса вытяжки (указан на стр.
2
).
Крепежный комплект (винты и дюбеля), поставляемый вместе с вытяжкой, используется исключительно на кирпичных сте-
нах:
при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные систе-
мы с учетом прочности стены и веса вытяжки (указано на стр.
2
).
