IT   -  Staff e di supporto.

  A = Fori per fi ssaggio staff a a soffi  tto

  B = Fori per passaggio cavi di sostegno

C = Fori per fi ssaggio coperchio di chiusura

EN  -  Support bracket.

  A = Ceiling bracket fastening holes

  B = Support wire pass-through holes

  C = Closing cover fastening holes

DE  - Halterungsbügel.

A = Bohrungen für Befestigung Bügel an Decke

  B = Bohrungen für Durchführung Halterun-

gskabel

    C = Bohrungen für Befestigung Verschlus-

sdeckel

FR  -  Étriers de support.

  A = Trous pour fi xation de l'étrier au plafond

  B = Trous pour passage des câbles de support

  C = Trous pour fi xation du couvercle de ferme-

ture

ES  -  Brida de soporte.

  A = Agujeros para fi jación brida en techo

  B = Agujeros para paso cables de soporte

  C = Agujeros para fi jación tapa de cierre

RU  -  Опорные кронштейны.

A = Отверстия для крепления кронштейна к

потолку

  B = Отверстия для прохода поддерживающих

тросов

  C = Отверстия для крепления закрывающей

крышки

PL  - Wsporniki.

  A = Otwory mocujące wsporniki do sufi tu

  B = Otwory do mocowania linek podwies-

zających

C = Otwory do mocowania osłony zamykającej

NL   -  Steunbeugels.

A = Gaten voor de bevestiging van de beugel aan het

plafond

  B = Gaten voor de doorvoer van de kabels

  C = Gaten voor de bevestiging van de af-

dekplaat

PT  -  Suportes de fi xação.

A = Orifícios para a fi xação de suporte no teto

  B = Orifícios para a passagem de cabos de su-

stentação

  C = Orifícios para a fi xação da tampa de fecho

DK - Støttebeslag.

  A = Huller til montering af beslag i loftet

  B = Huller til holdekablernes passage

  C = Huller til montering af lukkedæksel

SE  - Stödbyglar.

  A = Hål för fäste av bygel i taket

  B = Hål för stödkablarnas genomgång

  C = Hål för fäste av stängningslock

FI  - Kannattimet.

  A = Kannattimen kiinnitysaukot kattoon

  B = Aukot tukikaapeleiden kanavalle

  C = Aukot sulkukannen kiinnittämiseksi

NO -  Støttebraketter.

  A = Hull for feste av brakett i tak

  B = Hull for passering av støttekabler

  C = Hull for feste av lukkedeksel

 183

 260

 183,3

 627

A

A

A

A

B

B

C

C

 23

Tomè

-

-

-

-

1:2

-

-

-

Sat. in vista

Rev.:

Modifica:

Richiesta da:

Data:

Firma:

N° Rev.:

N°. Disegno:

Scala:

Data:

Data:

Verificato da:

Disegnato da:

 Materiale:

 Cliente:

 Articolo:

 Codice:

Modello:

 Internet. www.falmec.com

 Fax: +39 0438 501531

 Tel: +39 0438 5025

 31029 Vittorio Veneto(TV) Italy

 Via dell' Artigianato, 42

Sat. lato opposto

FALMEC S.p.A. SI RISERVA A TERMINI DI LEGGE LA PROPRIETA' DEL PRESENTE DISEGNO CON DIVIETO DI RIPRODURLO O COMUNICARLO A TERZI SENZA SUA AUTORIZZAZIONE

THIS DRAWING IS THE PROPERTY OF FALMEC S.p.A.. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF FALMEC S.p.A. IS PROHIBITED.

-

-

+/- 0.15

+/- 0.3

+/- 0.5

+/- 0.7

+/-1 grado

fino a 18

oltre 80

fino a 500

oltre 18

fino a 80

oltre 500

QUOTE SENZA TOLLERANZA

tolleranza

angolare

610 mm

H1

H

520 mm

min. 400 mm

max. 2300 mm

1

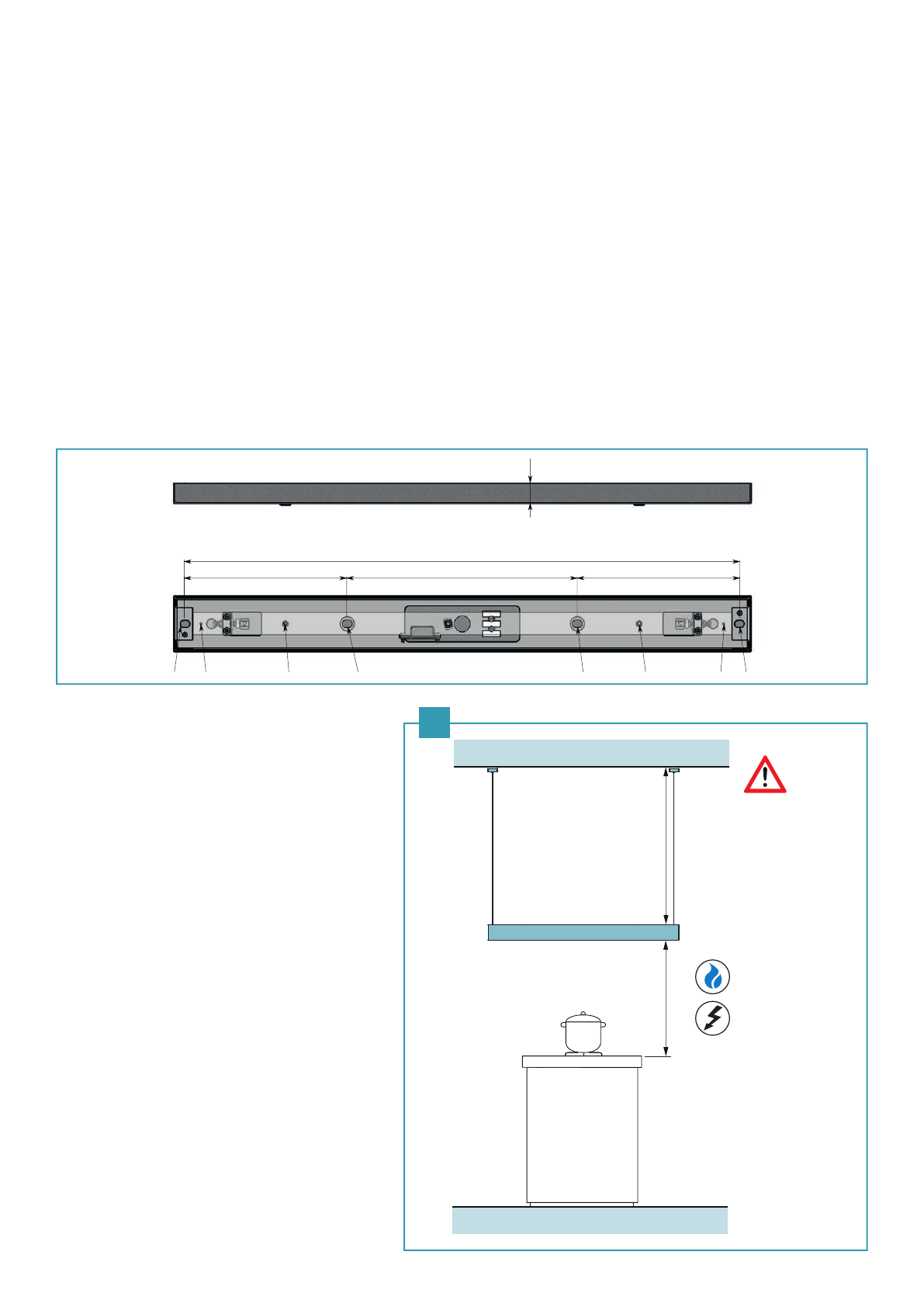

IT   -  Misure per l'installazione (1).

EN   -  Installation measures (1).

DE  -  Einbauabmessungen (1).

FR  -  Dimensions pour l'installation (1).

ES  -  Medidas para la instalación (1).

RU  -  Размеры для установки (1).

PL  -  Wymiary do instalacji (1).

NL   -  Afmetingen voor de installatie (1).

PT  -  Medidas para a instalação (1).

DK  -  Installationsmål (1).

SE  -  Installationsmått (1).

FI  -  Mitat (1).

NO  -  Installasjonsmål (1).
