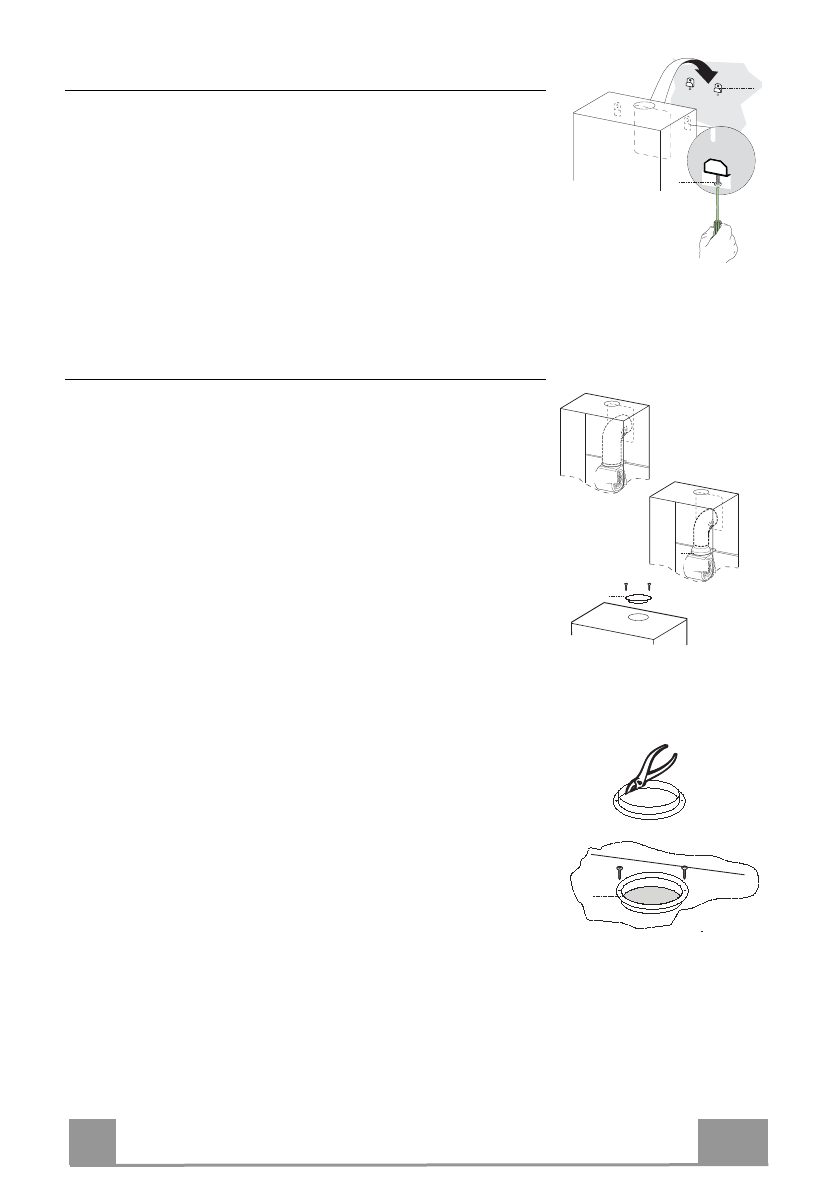

Montage van de Wasemkap

•  Schroef de twee schroeven

Vr

van de bevestigingsbeugels

11a

ge-

deeltelijk vast.

•  Haak de wasemkap over de 2 bevestigingsbeugels

11a

.

•  Open het Confort Pannel door eraan te trekken, verwijder de filters

één voor één door ze naar achteren te duwen en ze gelijktijdig naar
beneden te trekken.

•  Haal langs de binnenkant van de wasemkap de schroeven

Vr

 aan

om zo de wasemkap op een gelijke hoogte te brengen.

Vr

11a

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Als U de wasemkap wenst te installeren in afzuigversie, dan dient U de

kap te verbinden met de uitlaat naar buiten toe door middel van een
starre of flexibele buis met een diameter van 150 of 120 mm, dit laatste

naar keuze van de installateur. Deze buis kan zowel bovenaan als ach-
teraan de wasemkap geplaatst worden.
Vooraleer U begint aan de aansluitingen voor de afzuigversie moet U,

indien dat nog niet gebeurd is, het richtingrooster

8

 en de PVC buis

7

verwijderen. De reductieflens

9

 dient alleen verwijderd te worden als U

een verbindingbuis gebruikt met een diameter van 150 mm.
UITLAAT BOVENAAN

•  Vergeet niet dat voor het boren van het gat voor de uitlaat U het

schema moet volgen dat opgegeven is in de paragraaf “Boren van
gaten in de wand”.

•  Maak het gat voor de luchtuitlaat aan de achterkant vrij met behulp

van een tang.

•  Als U de wasemkap wenst te verbinden met een buis met een diame-

ter van 120 mm, dan moet U eerst de reductieflens

9

 op de uitlaat

van de wasemkap plaatsen.

•  Zet de buis vast met de geschikte leidingklemmen. Het nodige mate-

riaal is niet bijgeleverd.

•  Verwijder de eventuele geurfilters met actieve koolstof.
•  Bevestig de stop

10

 op de uitlaat bovenaan de wasemkap met behulp

van de bijgeleverde schroeven.

UITLAAT ACHTERAAN

•  Als U de wasemkap wenst te verbinden met een buis met een diame-

ter van 120 mm, dan moet U eerst de reductieflens

9

 op de uitlaat

van de wasemkap plaatsen.

•  Verwijder het middelste gedeelte van de stop

10

 met behulp van een

tang en bevestig de stop op de uitlaat bovenaan de wasemkap en dit
met behulp van de bijgeleverde schroeven.

•  Zet de buis vast met de geschikte leidingklemmen. Het nodige mate-

riaal is niet bijgeleverd.

•  Verwijder de eventuele geurfilters met actieve koolstof.

ø 150

9

ø 120

10

10
