INSTALLATIE

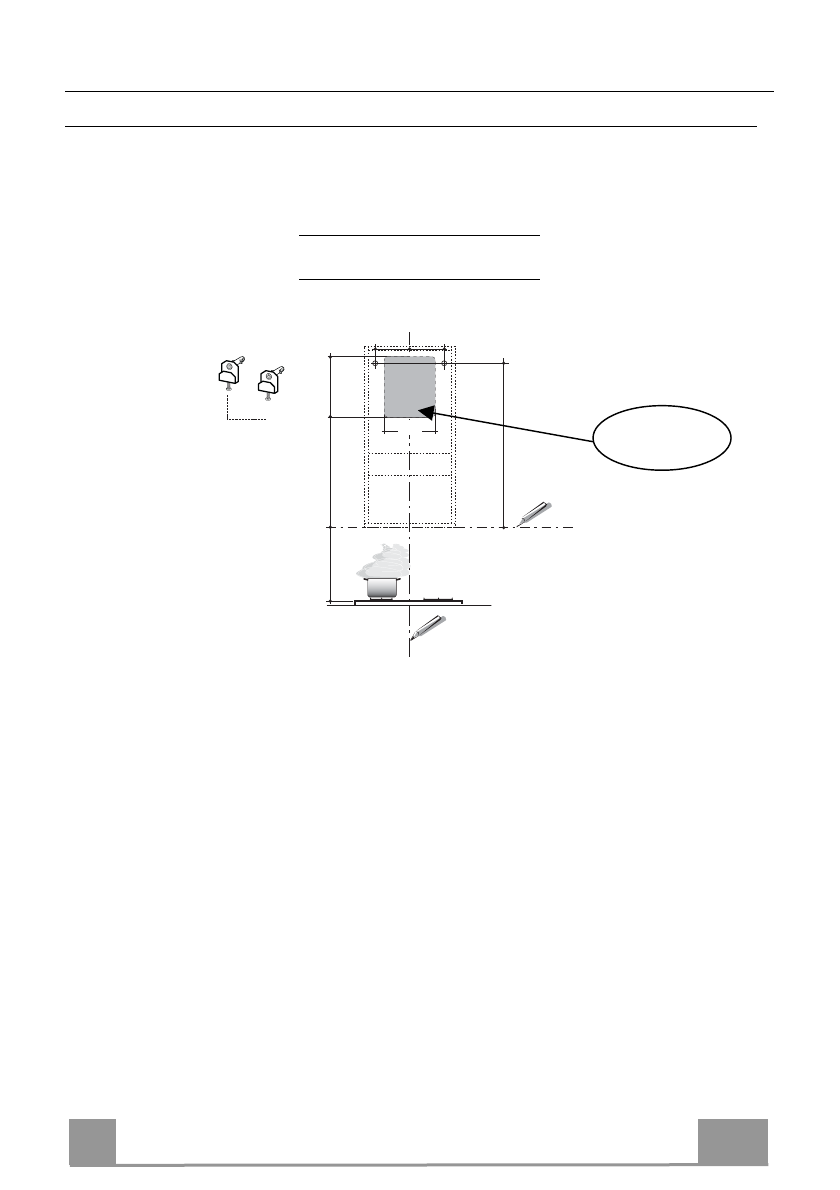

Boren van gaten in de wand
Indien U de wasemkap wenst te installeren in afzuigversie en de luchtafvoerbuis aan de
achterkant wil plaatsen, moet U het gat voor de luchtafvoer maken zoals wordt aangege-
ven in de volgende afbeelding.
Als U de wasemkap in filterversie wenst te installeren, moet U tussen de wasemkap en de boven-
limiet (het plafond of de plank) een afstand vrijhouden van minstens 8-10 cm.
Trek de volgende lijnen op de wand:
• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone
waar U de wasemkap wenst te installeren;
• een horizontale lijn op minimum 550 mm boven de kookplaat;
• Teken, zoals aangegeven, een referentiepunt af op 808 mm boven deze horizontale lijn, en
op X mm (X = zie tabel afbeelding) rechts van de verticale lijn.
• Herhaal deze handeling ook aan de tegenovergestelde kant en controleer of de twee punten
op éénzelfde lijn liggen.
• Boor op de afgetekende punten gaten van ø 12 mm.
• Plaats de pluggen samen met de schroeven en de bevestigingsbeugel
11a
in de gaten en
schroef alles goed aan.
Type Wasemkap 45
60
90
X
180
240
390
Luchtafvoer
achterkant
