6 ПОДГОТОВКА К РАБОТЕ

6.2   Установка кухонной вытяжки (рис.2):
- установите лампы 40Вт в патрон вытяжки (для вытяжек с лампами накаливания);

-

всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
-  разметьте  осевую  вертикальную  линию  по  центру  участка,  предусмотренного  для

установки  вытяжки;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А» был

поделен пополам относительно осевой линии;

- просверлите два отверстия (размер «А») для установки дюбелей

Ø

8х40мм и забейте их;

6.1   Прежде чем навесить кухонную вытяжку

«Оптима 50/60П(Н)-400-П3Л»,

 установите переходник (поз. 2,

рис 3А) и прикрепите его винтами самонарезающими 3х12 мм к вентилятору.

ДЛЯ ВЫТЯЖЕК
«ОПТИМА

WOOD

60П-4

3

0-П3Л»

«ОПТИМА 50/60П(Н)-400-П3Л», «ОПТИМА 50/60П(Н)-400-К3Л»

6.3

Для вытяжки «Вента 60П-430-П3Л рейлинг».

После установки вытяжки, необходимо прикрепить рейлинг рис.5:
- наденьте трубу с держателем на опоры;
- ключом шестигранником затяните до упора винты, фиксирующие дер-

жатель на опорах.

рис. 5

рис.  3А

Опора держателя

Винт

Ключ

шестигранник

Держатель

 Вытяжка

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

!

ПРЕДУПРЕЖДЕНИЕ:  Нельзя  начинать  монтаж  кухонной  вытяжки  и  снимать  защитную  пленку  с

вытяжки  из  нержавеющей  стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем
подключения  к  электрической  сети  и  проверки  всех  функций.  Защитную  пленку  с  вытяжек  из
нержавеющей стали рекомендуется снимать после окончания монтажа.

«ОПТИМА 50/60П(Н)-400-П3Л»
«ОПТИМА 50/60П(Н)-400-К3Л»

«ОПТИМА

WOOD

60П-4

3

0-П3Л»

ТАБЛИЦА 2

Наименование

А (мм)

Б (мм)

Е (мм)

Вента 50П(Н)-430-П3Л
Вента 50П(Н)-430-К3Г

140

370

25

0

Вента 60П(Н)-430-П3Л

Вента 60Н-430-К3Г

Вента 60П-430-П3Л рейлинг

140

370

250

Вента 60П(Н)-650-К3Г
Вента 60П(Н)-650-Э3Г

175

370

270

Оптима 50П-430-П3Л
Оптима 60Н-430-П3Л

140

350

270

Оптима 50П(Н)-400-П3Л
Оптима 60П(Н)-400-П3Л

220

340

130

Оптима

 Wood

60П-

43

0-П3Л

220

3

4

0

2

13,5

Оптима 60П-650-П3Л
Оптима 60Н-650-П3Л

1

75

3

70

280

ВНИМАНИЕ:    Перед  установкой  ламп  накаливания  необходимо  проверить  их  исправность.

Повреждение  электрических  цепей  кухонной  вытяжки  вследствие  установки  неисправных  ламп
не является гарантийным случаем.

!

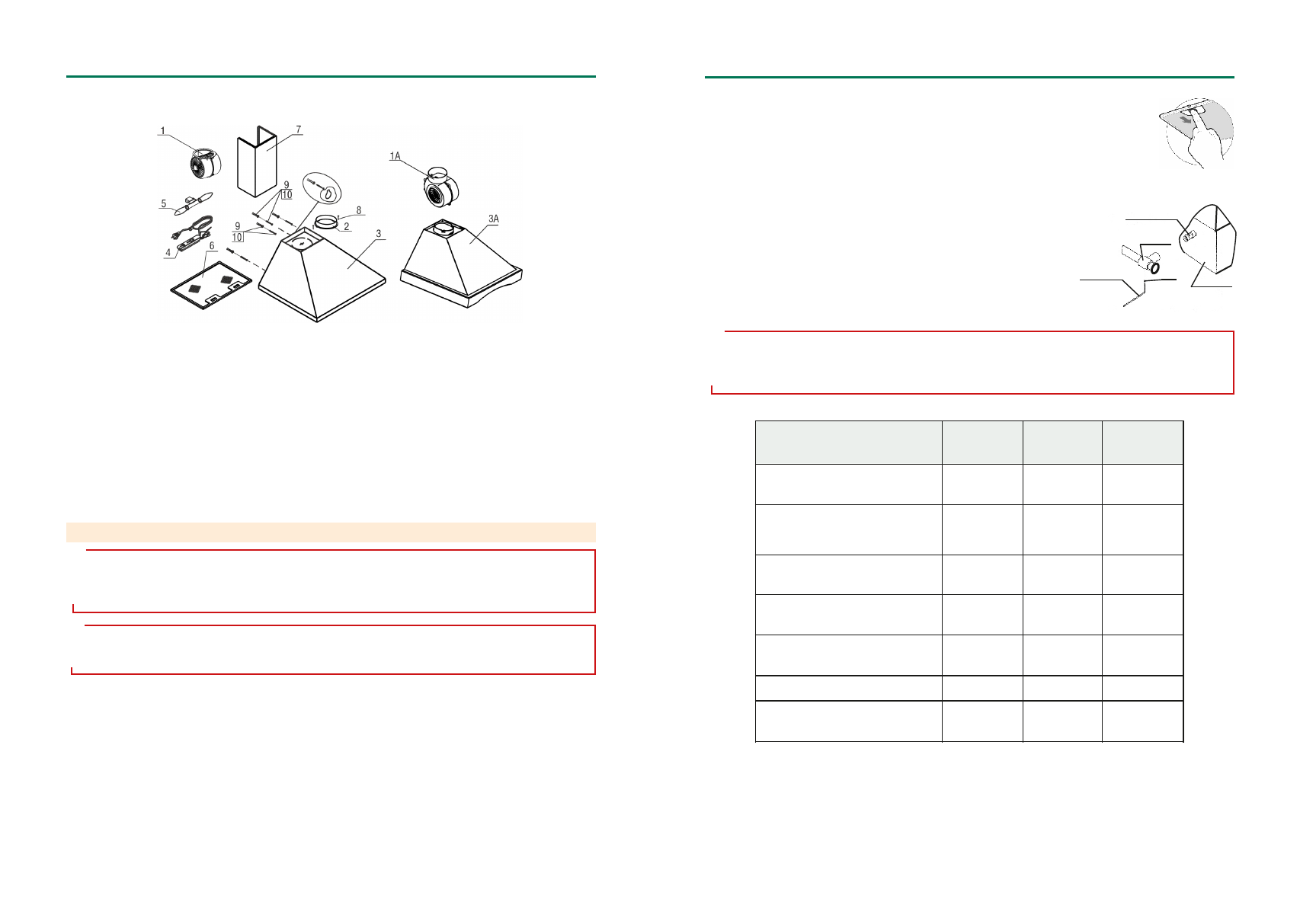

1            Вентилятор.
2            Переходник.
3            Корпус.
4            Переключатель ползунковый.
5            Лампы накаливания с патронодержателем.
6            Фильтр алюминиевый.
7            Фальштруба нижняя.
8            Винты самонарезающие 3х12 для
крепления переходника.
9, 10     Дюбели

Ø

8х40 мм и винты самонаре-

зающие 4,2х41 для крепления вытяжки к стене.

1А          Вентилятор.
3А          Корпус.
4            Переключатель ползунковый.
5            Лампы накаливания с патронодержателем.
6            Фильтр алюминиевый.
7            Фальштруба нижняя.
9, 10      Дюбели

Ø

8х40 мм и винты самонарезающие.

             4,2х41 для крепления вытяжки к стене.

- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на

пружинный замок на фильтре и потяните его вниз и на себя (рис. 4);

навесьте кухонную вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку, просверлите два отверстия (размер «Б») для дюбелей

Ø

8х40 мм и за-

бейте их;

- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (раз-

мер «Б»);

- установите фильтры.

рис. 4

ВЕНТА • ОПТИМА

  WOOD

• ОПТИМА

ВНИМАНИЕ: В   зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!

6.4 Крепление кронштейна к стене

(для всех, кроме КВ

«

Оптима

50/

60П(Н)-400-П3Л»,

«

Оптима

50/

60П(Н)-

400-К3Л» «Оптима

Wood

 60П-430-П3Л»)

:

- прежде чем прикрепить кронштейн к стене, необходимо выставить

его на нужный размер (равный ширине

верхней фальштрубы).

-  увеличьте  размер  кронштейна

рис.6  (если  это  необходимо),  раздвинув  его,  и  установите  фиксатор

напротив цифры, соответствующей Вашей вытяжке (см табл.3,

графа
