• 7 •
• 10 •
рис.
8
рис.
9
рис. 10

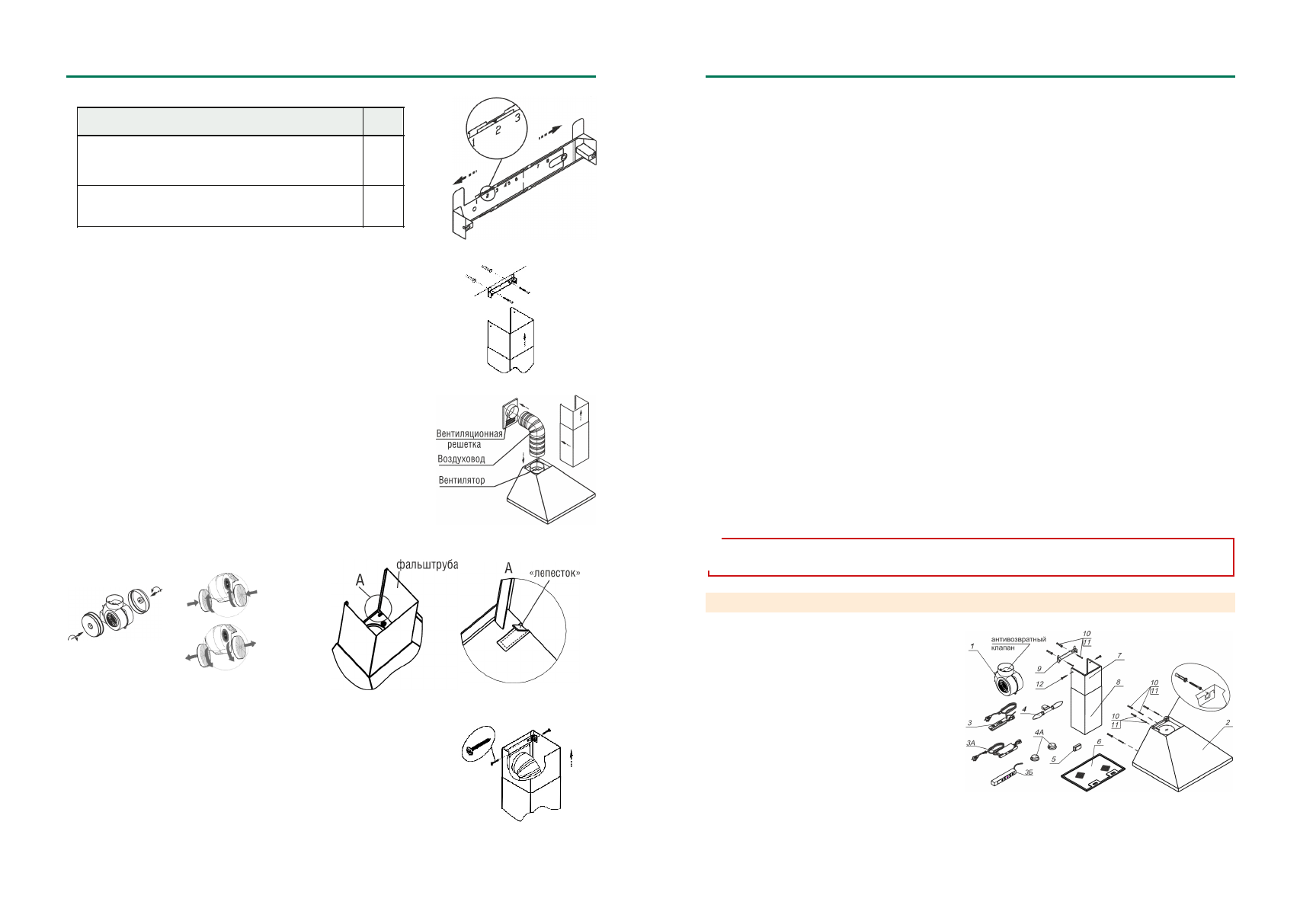

5 УСТРОЙСТВО
рис. 3
1 Вентилятор.
2
Корпус.
3 Переключатель ползунковый.
3А Переключатель кнопочный.
3Б Переключатель ККВ.
4 Лампы накаливания с патронодержателем.
4А, 5 Светильники галогенные, трансформатор.
6 Фильтр алюминиевый.
7,8 Фальштруба верхняя, фальштруба нижняя.
9 Кронштейн для крепления фальштрубы.
10,11 Дюбели
Ø
8х40 мм и винты самонарезающие 4,2х41 для крепления вытяжки и кронштейна.
12 Винт самонарезающий 3,5х11 для крепления фальштрубы к кронштейну.
ДЛЯ КВ: «ВЕНТА 50/60», «ОПТИМА 50П(Н)-430-П3Л», «ОПТИМА 60П(Н)-650-П3Л»
- установите на вытяжку комплект из двух телескопических
фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите
горизонтальную
линию (снимите фальш-трубы;
- приложите кронштейн к стене, как показано на рисунке 7;
- осевая линия кронштейна должна совпадать с осевой
линией
вытяжки, а верхний край с проведенной ранее горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия
Ø
8
х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
6.5. В зависимости от режима эксплуатации вытяжки соедините
вентилятор (при помощи переходника) КВ «
Оптима
50/
60П(Н)-400-
П3Л»,
«
Оптима
50/
60П(Н)-400-К3Л»
) с вентиляционной решеткой
воздуховодом (рис. 8) или установите на вентилятор
угольные
фильтры
.
Угольные фильтры устанавливаются на защитные решетки корпуса
вентилятора (рис.9, 9А).
Проверьте свободный ход антивозвратного клапана при установке
воздуховода.
6.6 Перед установкой нижней фальштрубы необходимо отогнуть
«лепестки»
(
при их наличии) на корпусе вытяжки (рис.10)
6.7
Установите фальштрубы (рис. 8, 9). Выдвиньте верхнюю фальштрубу,
(рис. 11) и прикрепите ее самонарезающими винтами к кронштейну.
На вытяжки
«Оптима
50/
60П(Н)-400-П3Л», «Оптима
50/
60П(Н)-400-К3Л», «Опти-
ма
Wood
60П-430-П3Л»
устанавливается только одна нижняя фальштруба.
6.8 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и
фальштруб;
- будьте осторожны при установке фальштруб (рис. 8), не повредите повер-
хности из нержавеющей стали. Их легко поцарапать.
рис. 11
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
4.
5
Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого
фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!
4.
6
Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.
7
Не допускайте возникновения факельного пламени под вытяжкой
!
Пламя газовых конфорок всегда
должно быть закрыто посудой. Сильный
нагрев пламенем газовых конфорок может повредить прибор.
4.
8
Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,
обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену про-
изводит квалифицированный специалист сервисной службы. Категорически запрещается обрезать вилку
при монтаже вытяжки.
4.
9
Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.1
0
При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-
пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.
При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-
разными продуктами сгорания, которые всасываются обратно в помещение.
4.1
1
В режиме «вытяжки» загрязненный воздух недопустимо отводить посредством присоединения к вы-
тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих го-
рючий газ или другое топливо ( не относится к воздухоочистителям, которые только возвращают воздух об-
ратно в помещение).
4.1
2
Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-
зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор
за детьми с целью недопущения их игр с прибором.
ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться при использовании с
приборами для приготовления пищи .
!
рис.
9
А
рис.
7
ВЕНТА • ОПТИМА
WOOD
• ОПТИМА
Наименование
N
Вента 50/60Н(П)-430-П3Л
Вента 50/60Н(П)-430-К3Г, Вента 60П-430-П3Л рейлинг
Оптима 50П
(
Н
)
-430-П3Л
1
Вента 50/60П(Н)-650-К3Г, Вента 60П(Н)-650-Э3Г
Оптима 60П(Н)-650-П3Л
2
ТАБЛИЦА 3
рис. 6
Характеристики
