• 12 •

• 5 •

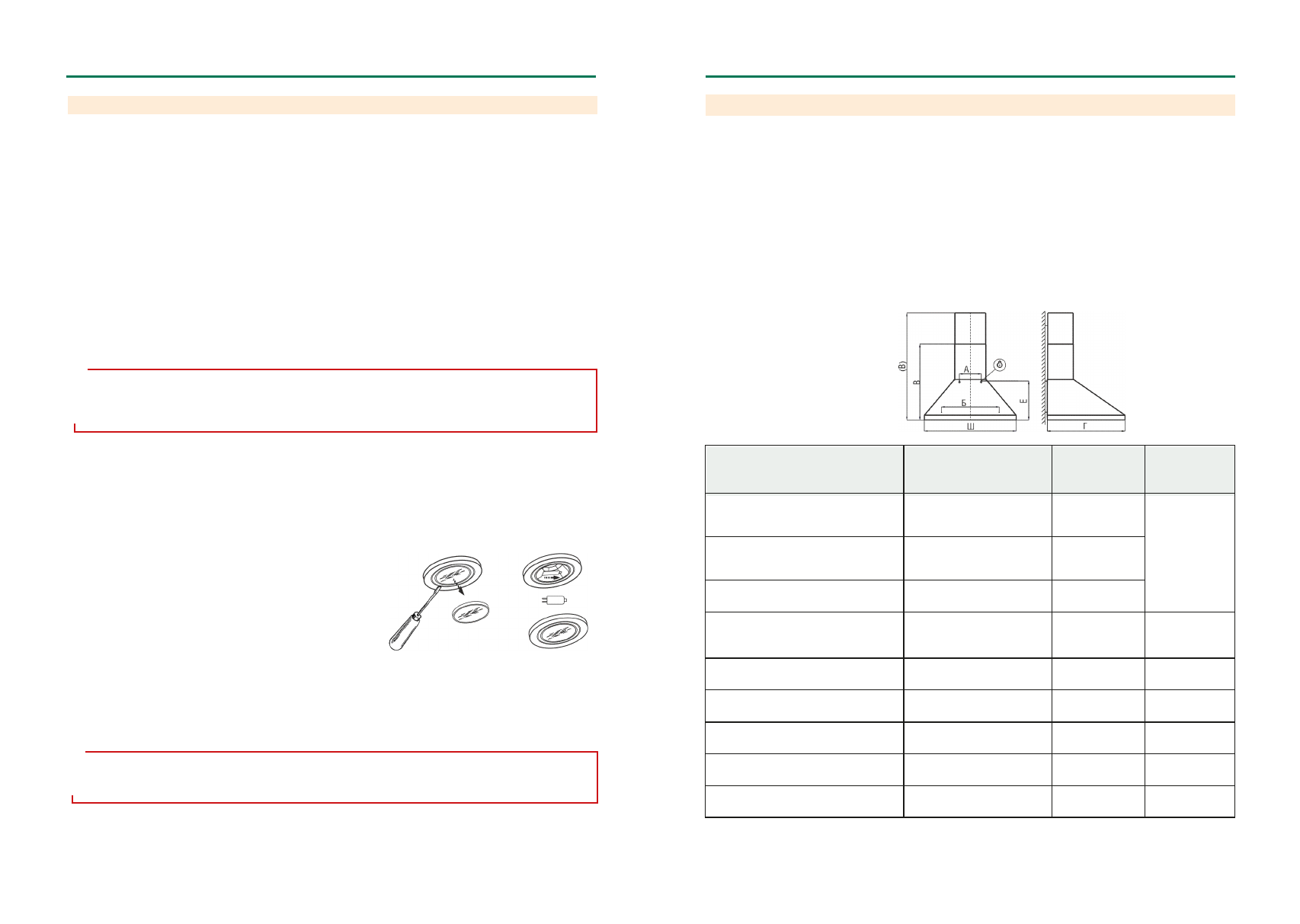

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

рис.  2

ТАБЛИЦА 1

2.1  Воздухопроизводительность вентилятора, куб м

/

час, max                                            400*, 430, 650

2.2  Уровень шума, дБА, не более

57

*,

60

2.3  Номинальное напряжение, В; частота, Гц                                                                                   220; 50
2.4  Номинальное напряжение галогенных ламп, В                                                                                 12
2.5  Потребляемая мощность, Вт, не более                                                                   210*, 200** 230***
       в том числе ламп, Вт                                                                                                   2х20 или 2х40***
2.6  Класс защиты

 II

 по ГОСТ МЭК 335-1

2.7  Степень защиты от влаги                                                                                      обычное исполнение
2.8  Режим работы                                                                                                             продолжительный
2.9  Климатическое исполнение                                                                                   УХЛ4.2 по ГОСТ15150

В - высота вытяжки с нижней фальштрубой  (* - высота без фальштубы).
(В) - высота вытяжки с

максимально выдвинутой верхней фальштрубой  (*

²

- высота с одной фальштрубой)

¹

*

для КВ «Оптима 50

/60

П(Н)-400-П3Л(К3Л)»

   **для вытяжек с галогенными лампами

***- для КВ с лампами накаливания

     8.5

Угольные фильтры

 должны использоваться только при работе вытяжки в режиме рециркуляции.

Угольные фильтры не содержат вредных веществ. Их можно утилизировать как обычный мусор.

     8.6    Замена электрической лампы.

8.6.1 Замену лампы накаливания производите в следующей последовательности:

     -  выньте вилку шнура электропитания из розетки электросети;
     - дайте лампе остыть, если свет был включен;
     - снимите алюминиевый фильтр (рис. 4);


 -

неисправная лампа выкручивается против часовой стрелки

и заменяется на новую, такой же модели и мощности
(Е 14, макс 40 Вт);
     - установите на

место алюминиевый фильтр.

     8.6.2 Замена галогенной лампы (рис. 14):


-

в

ыньте вилку шнура электропитания из розетки электросети

;

Фильтры необходимо менять не реже одного раза в 4 месяца или чаще в случае особенно интенсивного
использования. Их нельзя чистить и использовать повторно.

     - дайте лампам остыть, если свет был включен;
     - снимите крышку светильника, используя в качестве рычага плоскую отвертку;
     - замените лампу аналогичной (

G4

,

20 Вт, 12 В) и установите на место крышку.

Внимание! Берите лампы только чистой тряпкой

!

рис. 14

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1  При  проведении  технического  обслуживания  необходимо  строго  руководствоваться  требованиями

безопасности (раздел 4).

8.2  Очистку  загрязненных  поверхностей  производить  мягкой  салфеткой,  смоченной  водой  с  нейтраль

-

ным моющим средством, используемым для мытья посуды.
     Для чистки поверхностей из нержавеющей стали не используйте средства, содержащие песок, соду, кисло-
ты, хлориды и губки, которые могут поцарапать эти поверхности.


  Кухонные вытяжки из нержавеющей стали требуют специальных средств по уходу за нержавеющей сталью.

8.

3

  Для  очистки  алюминиевого  фильтра  извлеките  его  из  вытяжки  (рис.  4)  и  произведите  очистку  с  по-

мощью щетки горячим водным раствором нейтрального моющего средства вручную или в посудомоечной ма-
шине (при 60°С)

.

Сильно загрязненный фильтр не следует мыть в посудомоечной машине вместе с посудой.
Старайтесь не сгибать фильтр при мойке. Возможное изменение цвета фильтра, с течением времени, не при-
водит к снижению эффективности его действия.

8.

4

 Алюминиевый фильтр предназначен для задержки частиц жира, которые образуются при приготовле-

нии пищи, поэтому он должен всегда использоваться.

!

ВНИМАНИЕ:   Алюминиевый фильтр должен очищаться через каждые 4 недели. Обязательно высу-

шите фильтр перед установкой его в кухонную вытяжку! Недопустимо попадание воды в электродви-
гатель, переключатель и патроны ламп!  Включайте вытяжку только после полного высыхания всех ее
поверхностей!

Наименование

Габаритные размеры, мм

ШхГхВ(В)

Масса, кг

(без упаковки)

Тип угольного

фильтра

Вента 50П(Н)-430-П3Л

Вента 50П(Н)-430-К3Г

500х500х620 (1000)

7,4

Ф-0

0

 (2шт)

Вента 60П(Н)-430-П3Л

Вента 60П(Н)-430-К3Г

590х500х620 (1000)

8,0

Вента 60П-430-П3Л рейлинг

590х550х620 (1000)

8,5

Вента 60П(Н)-650-К3Г
Вента 60П(Н)-650-Э3Г

590х500х645(1020)

9,0
9,2

Ф-02 (2шт)

Оптима 50П(Н)-400-П3Л (К3Л)

500х490х220*

¹

(605*

²

)

5,8

Ф-0

5

 (2шт)

Оптима 50П(Н)-430-П3Л

500х500х645 (1025)

7

,

5

Ф-0

0

 (2шт)

Оптима 60П(Н)-400-П3Л (К3Л)

590х490х220*

¹

(605*

²

)

6

,

5

Ф-0

5

 (2шт)

Оптима

 Wood

 60П-

43

0-П3Л

590х500х290*

¹

(674*

²

)

8

,

2

Ф-0

0

 (2шт)

Оптима 60П(Н)-650-П3Л

590х500х655 (1055)

8

,

7

Ф-02 (2шт)

Значение воздухопроизводительности прописано в обозначении кухонной вытяжки.

!

ПРЕДУПРЕЖДЕНИЕ: Не используйте лампы освещения, номинал мощности которых превышает указан-

ный в технических характеристиках вытяжки, так как лампы с большей мощностью могут стать причи-

ной различных повреждений в электрической цепи.

ВЕНТА • ОПТИМА

  WOOD

• ОПТИМА
