• 8 •
• 9 •
ДЛЯ КВ
«РОКОКО 90»
«ПЕРГОЛА 60», «АМПИР 90», «ГРИЛЬЯЖ 90», «КАПЕЛЛА 90», «РОКОКО 60»,

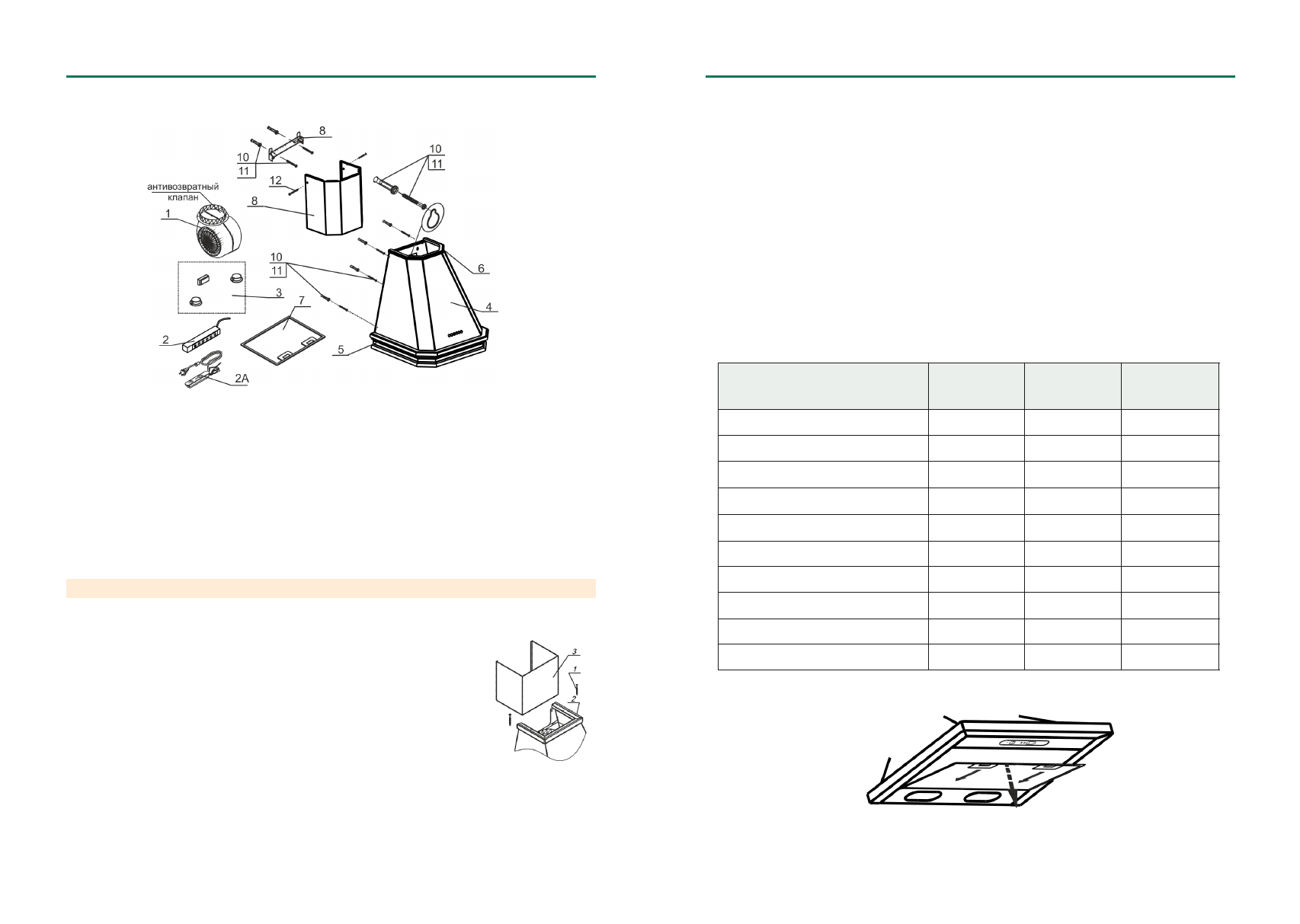

1 Вентилятор.
2 Переключатель электронный, 2А -переключатель ползунковый.
3 Светильники галогенные, трансформатор.
4 Корпус.
5, 6 Обрамление нижнее, обрамление верхнее.
7 Фильтр алюминиевый.
8 Фальштруба.
9 Кронштейн для крепления фальштрубы.
10, 11 Дюбели
Ø
8х40 и винты самонарезающие 4,2х41 для крепления вытяжки и кронштейна к стене.
12 Винт самонарезающий 3,5х11 для крепления фальштрубы к кронштейну.
6 ПОДГОТОВКА К РАБОТЕ
рис. 4
6.1 Всегда устанавливайте кухонную вытяжку над центральной частью варочной
панели!
- разметьте линию установки нижней части вытяжки над плитой (рис. 1) и осевую
вертикальную линию по центру участка, предусмотренного для установки вытяжки.
6.2
Для вытяжек «Ампир 60 , «Грильяж 60 «Капелла 60 , «Пирамида 90 .
Прежде чем навесить вытяжку, установите фальштрубу (рис. 4).
Отверните винты
-
1, которые крепят верхнее обрамление - 2.
Установите фальштрубу - 3 на обрамление и прикрепите обрамление вместе с
фальштрубой.
»
»,
»
»
6.3 Установка
кухонных вытяжек (кроме
«Пирамиды 90
:
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления ее на стене так, чтобы размер «А» был поде-
лен пополам относительно осевой линии;
- просверлите отверстия ( размер «А») для установки дюбелей
Ø
8х40 мм и забейте их;
- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните фильтр вниз и на себя (рис. 5);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей
Ø
8х40 мм и забейте их;
- навесьте вытяжку и дополнительно закрепите ее двумя
винтами самонарезающими (размер «Б»)
*
;
- установите фильтр.
* -вытяжки
«Пергола 60 , «Ампир 90 , «Грильяж 90 , «Капелла 90 , «Рококо 90
»
)
»
»
»
»
»
навесить вместе с вложен-
ной фальштрубой
Наименование
А(мм)
Б(мм)
Е(мм)
Ампир 60П-650-П3Г
235
290
615
Грильяж 60П-700-П3Г
235
290
590
Капелла 60П-700-П3Г
235
290
625
Пергола 60П-700-Э4Г
170
300
560
Рококо 60П-700-П3Г
140
200
585
Ампир 90П-700-П3Г
230
380
570
Грильяж 90П-700-П3Г
230
380
560
Капелла 90П-700-П3Г
230
380
580
Пирамида 90П-700-П3Г
-
320
250
Рококо 90П-700-П3Г
230
380
545
рис. 5
ТАБЛИЦА 2
рис. 3А
АМПИР • ГРИЛЬЯЖ • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
