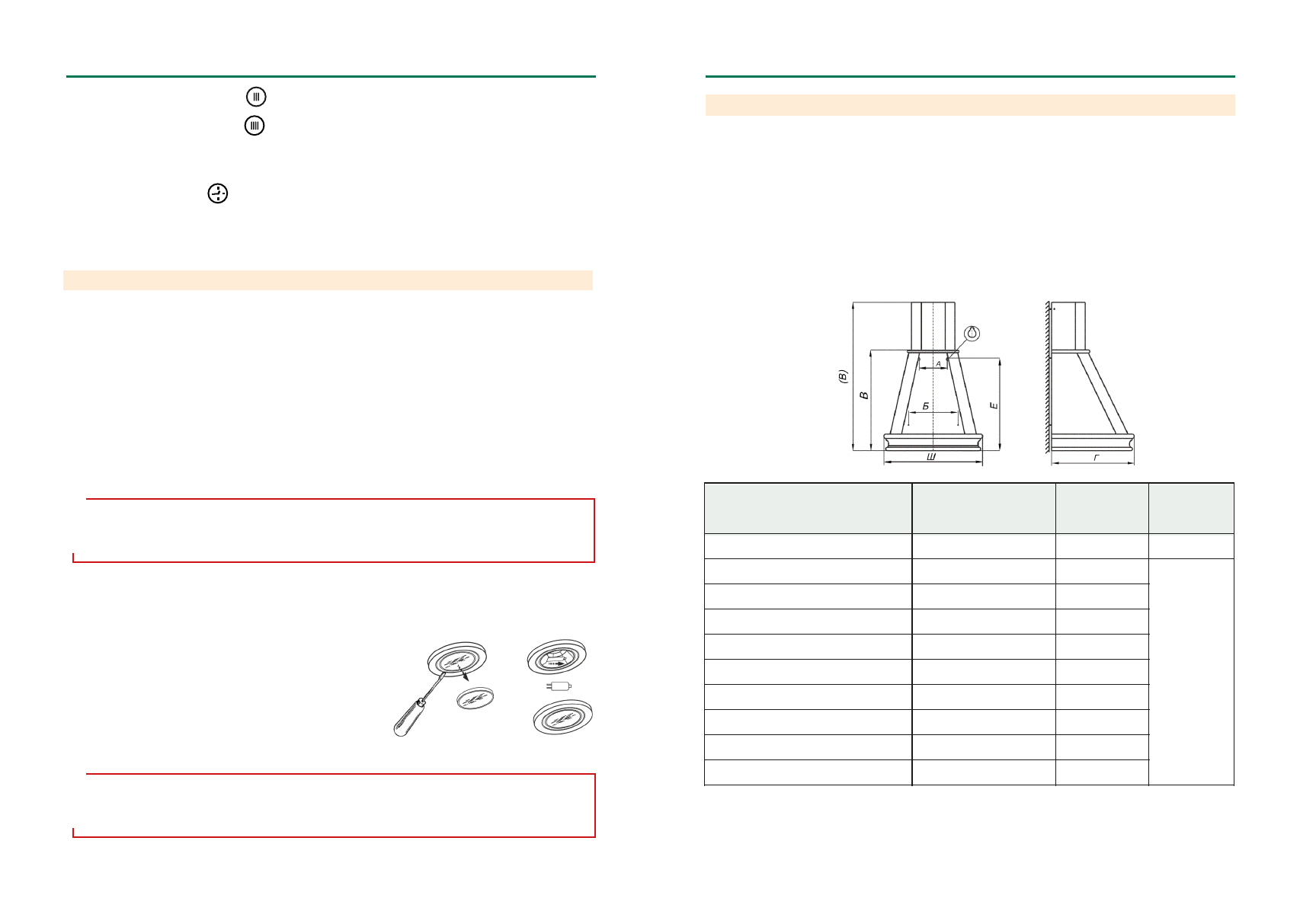

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

*для «Ампир 60П-650-ПЗГ»

рис.  2

ТАБЛИЦА 1

Наименование

Габаритные размеры, мм

ШХГхВ(В)

Масса, кг

(без упаковки)

Тип угольного

фильтра

Ампир 60П-650-П3Г

600х500х650(905)

13,3

Ф-02

Грильяж 60П-700-П3Г

595х517х625(880)

13,7

Ф-02

Капелла 60П-700-П3Г

600х520х660(915)

14,4

Пергола 60П-700-Э4Г

600х500х610(900)

14,1

Рококо 60П-700-П3Г

591

х

461

х6

17

(

892

)

1

3

,

8

Ампир 90П-700-П3Г

890х460х655(925)

19,4

Грильяж 90П-700-П3Г

890х480х645(915)

19,7

Капелла 90П-700-П3Г

890х460х665(935)

19,8

Пирамида 90П-700-П3Г

896х500х422(677)

13,3

Рококо 90П-700-П3Г

890х460х613(890)

17,1

В - высота вытяжки без фальштрубы
(В) - высота вытяжки с

максимально выдвинутой фальштрубой.

В вытяжках Ампир 90, Грильяж 90, Капелла 90, Пергола 60, Рококо 90 - фальштруба регулируется по высоте.

               Кнопкой с обозначением

 включается третья скорость вентилятора.

               Кнопкой с обозначением         включается четвертая скорость вентилятора.

Первым нажатием кнопки вентилятор включается, вторым - выключается

.

Переход к более высокой или низкой скорости производится нажатием  соответствующей кнопки.

Кнопкой с обозначением

включается таймер. Таймер включается только при включенной скорости

вентилятора (любой). При включенном таймере

вентилятор

отключается

через 15 минут

.

Если необходимо

отключить

таймер

раньше

,

то нужно

повторно нажать

на

любую кнопку включения скорости вентилятора.

При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

     8.5

Угольные фильтры

 должны использоваться только при работе вытяжки в режиме «рециркуляции».

Угольные фильтры не содержат вредных веществ. Их можно утилизировать как обычный мусор.

     8.6  Замена галогенной лампы (рис. 1

3

) :

-

в

ыньте вилку шнура электропитания из розетки электросети

;

     - дайте лампам остыть, если свет был включен;
     - снимите крышку светильника, используя  в  качестве рычага
плоскую отвертку;
     - замените лампу аналогичной (

G4

20 Вт, 12 В) и установите на

место крышку.


Фильтры необходимо менять не реже одного раза в 4 месяца или чаще в случае особенно интенсивного
использования. Их нельзя чистить и использовать повторно.

Внимание! Берите лампы только чистой тряпкой

рис. 1

3

8.1    При  проведении  технического  обслуживания  необходимо  строго  руководствоваться  требованиями

безопасности (раздел 4).

8.2  Очистку загрязненных поверхностей производить мягкой салфеткой, смоченной водой с нейтральным

моющим средством, используемым для мытья посуды.

8.

3

   Для очистки алюминиевого фильтра извлеките его из вытяжки (рис. 4) и произведите очистку с по-

мощью щетки горячим водным раствором нейтрального моющего средства вручную или в посудомоечной
машине (при 60°С)

.

Сильно  загрязненный  фильтр  не  следует  мыть  в  посудомоечной  машине  вместе  с  посудой.

Старайтесь не сгибать фильтр при мойке.
Возможное  изменение  цвета  фильтра,  с  течением  времени,  не  приводит  к  снижению  эффективности  его
действия.

8.

4

    Алюминиевый  фильтр  предназначен  для  задержки  частиц  жира,  которые  образуются  при  приго-

товлении пищи, поэтому он должен всегда использоваться.

АМПИР • ГРИЛЬЯЖ • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

!

ВНИМАНИЕ:   алюминиевый фильтр должен очищаться через каждые 4 недели. Обязательно высу-

шите фильтр перед установкой его в кухонную вытяжку! Недопустимо попадание воды в электродви-
гатель, переключатель и патроны ламп!  Включайте вытяжку только после полного высыхания всех ее
поверхностей!

!

Не используйте лампы освещения, номинал мощности которых превышает указанный в техничес-

ких характеристиках вытяжки, так как лампы с большей мощностью могут стать причиной различ-
ных повреждений в электрической цепи.

2.1    Воздухопроизводительность вентилятора, м

/

час, max

 650*, 700

2.2    Уровень шума, дБА, не более                                                                                                         58, 60

*

2.3    Номинальное напряжение, В; частота, Гц

220; 50

2.4    Номинальное напряжение галогенных ламп, В                                                                                   12
2.5    Потребляемая мощность, Вт, не более                                                                                      200*,

225

         в том числе ламп, Вт                                                                                                                            2х20
2.6    Класс защиты

 I

(II*)

 по ГОСТ МЭК 335-1

2.7    Степень защиты от влаги

обычное исполнение

2.8    Режим работы                                                                                                                продолжительный
2.9    Климатическое исполнение                                                                                     УХЛ4.2 по ГОСТ15150
