• 7 •

• 10 •

4.7   Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.8   Не допускайте возникновения факельного пламени под   вытяжкой

!

 Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9   Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении

электрического шнура, его замену

производит  квалифицированный  специалист  сервисной  службы.  Категорически  запрещается  обрезать
вилку при монтаже кухонной вытяжки

.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работа-
ющие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату)

.

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие,  нервные  или  психические  отклонения  или  недостаток  опыта  и  знаний,  за  исключением  случаев,
когда  за  такими  лицами  осуществляется  надзор  или  проводится  их  инструктирование  относительно  ис-
пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор
за детьми с целью недопущения их игр с прибором.

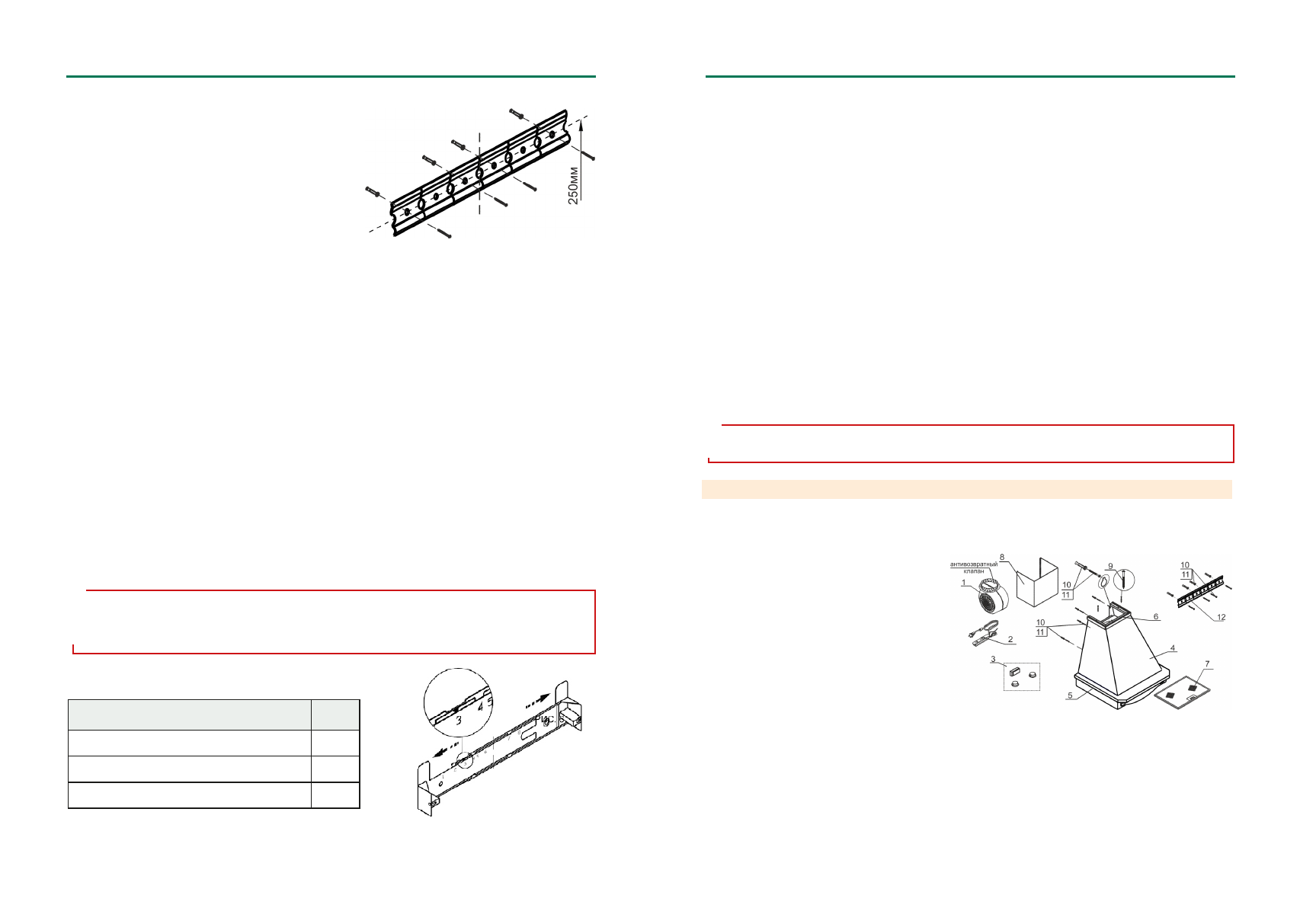

5 УСТРОЙСТВО

ДЛЯ КВ «АМПИР 60», «ГРИЛЬЯЖ 60», «КАПЕЛЛА 60», «ПИРАМИДА 90»

1           Вентилятор.

2

           Переключатель ползунковый.

3           Светильники галогенные, трансформатор.
4           Кожух.
5, 6       Обрамление нижнее, обрамление верхнее.
7           Фильтр алюминиевый.
8           Фальштруба.
9           Винты самонарезающие 4,2х32 для крепления верхнего обрамления и фальштрубы к кожуху вытяжки.
10, 11   Дюбели

Ø

8х40мм и винты самонарезающие 4,2х41 для основного и дополнительного крепления .

вытяжки к стене.

12         Планка крепежная для основного крепления к стене кухонной вытяжки

Пирамида 90.

рис.  6

6.4

Установка кухонной вытяжки

«Пирамида 90 :

»

- от линии установки нижней кромки вытяжки, на расстоя-

нии 250

мм прикрепите планку крепежную для навесов рис. 6

(расположите планку таким образом, чтобы между верхним
краем и стеной был зазор, а нижний край плотно прилегал к
стене);

- осевая линия планки должна совпадать с осевой линией

вытяжки;

- затем, при помощи регулируемых навесов, расположен-

ных  на  задней  стенке  вытяжки,  навесьте  ее  (с  ранее
установленной  на  ней  фальштрубой  п.6.2)  на  планку  кре-
пежную.

рис.  7

рис.  3

ТАБЛИЦА 3

Наименование

N

Рококо 60

1

Ампир 90, Грильяж 90, Капелла 90, Рококо 90

3

Пергола 60

6

ВНИМАНИЕ:  в  зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка!.

!

- при помощи регулировочных винтов, можно подрегулировать положение кухонной вытяжки по горизон-

тали, по высоте и глубине;

- разметьте отверстия для установки дюбелей

Ø

8х40мм для дополнительного крепления вытяжки размер

«Б »;

- снимите прибор, просверлите отверстия и установите дюбелей

Ø

8х40мм и установите их;

- навесьте вытяжку и закрепите дополнительно двумя самонарезающими винтами размер «Б».
6.5   Крепление кронштейна к стене (рис. 7, 8)

.

Для вытяжек

«Пергола 60 , «Ампир 90 , «Грильяж 90 , «Капелла 90 «Рококо 60/90

:

- прежде чем прикрепить кронштейн к стене, необходимо выставить

 его на нужный размер (равный шири-

не верхней фальштрубы) рис.7, для этого увеличьте размер кронштейна (если это необходимо) и установите
фиксатор напротив цифры соответствующей Вашей вытяжке (см. графа

 N

, табл.3 )

- выдвиньте фальштрубу на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис.

8 (фальштрубу

опустите внутрь вытяжки );

- приложите кронштейн к стене, как показано на рис.8;
- осевая линия

кронштейна должна совпадать с осевой линией вытяжки, а верхний край с ранее проведен-

ной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия

8

Х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами

.

»

»

»

»,

»

Ø

АМПИР • ГРИЛЬЯЖ • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

!
