РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
ВРЕЗНОЙ БЛОК
•
8
•
•
9
•
4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-
пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.
При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-
образными продуктами сгорания, которые всасываются обратно в помещение.
4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-
мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,
которые только направляют воздух обратно в комнату)
.
4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с
целью недопущения их игр с прибором.
4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-
ключатель с током срабатывания не более 16А (рекомендуемый 2А).

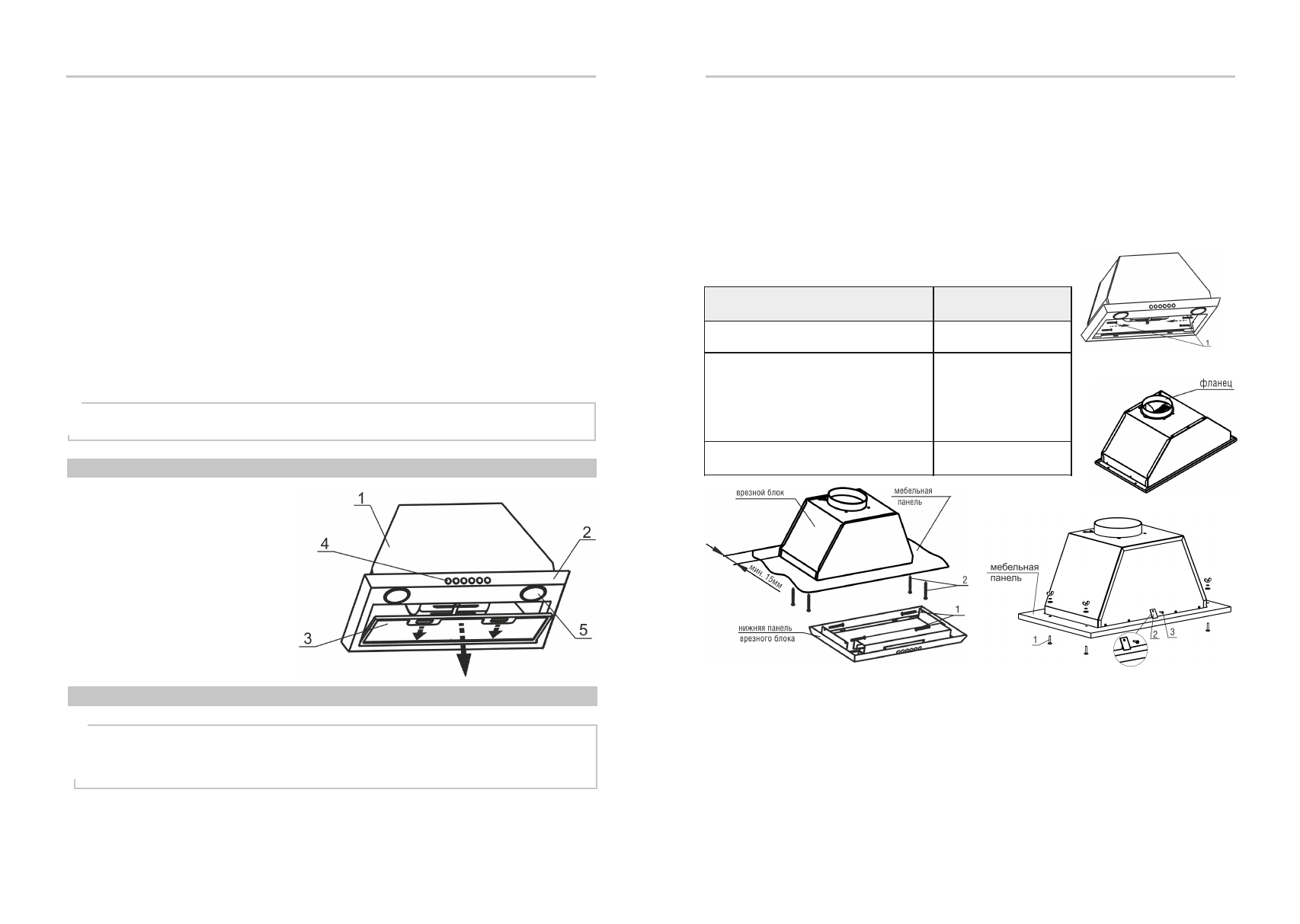

5 УСТРОЙСТВО
1
Корпус с вентилятором.
2
Нижняя панель.
3
Алюминиевый фильтр.
4
Переключатель режимов работы
вентилятора и освещения.
5
Лампы освещения.
рис. 3
6 ПОДГОТОВКА К РАБОТЕ
!
6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5,).
џ
При установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Д, П3Л)» и «Врезной блок 52Н-400-К3Г(К3Д)»
предварительно установите фланец (рис. 4А).
џ
При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).
џ
На панели мебельного элемента для вытяжек необходимо вырезать отверстие (размеры см. табл.3)
џ
Снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните
его вниз и на себя (рис. 3).
џ
Затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;
џ
Установите блок в панель мебели и закрепите его винтами
2 (рис. 5).
џ
Установите нижнюю панель блока на место, закрепив винтами1 (рис. 5).
џ
Установите алюминиевый фильтр.
Наименование КВ
Размеры отверстия на полке
для установки вытяжки, мм
Врезной блок 52Н(П)-400-П3Л
273
+
2,0 х 460+2,0
Врезной блок
S4
72Н(П)-700-Э4Г(Э4Д)»,
Врезной блок
72Н(П)-700-П3Г(П3Д),
Врезной блок 72Н(П)-1000-Э4Г (Э4Д),
Врезной блок 72Н(П)-1000-П3Д,
Врезной блок
Flat
72П-650-К3Д
263
+
2,0 х 660+2,0
Для всех остальных моделей врезного блока.
263
+
2,0 х 460+2,0
ТАБЛИЦА 3
рис. 5
рис. 5А
6.2 Монтаж КВ
«Врезной блок
Flat 52
П-650-К3Г(К3Д)»
,
«Врезной блок
Flat 52
П-650-П3Г(П3Д)»,
«Врезной блок
Flat
7
2
П-650-К3Д»
к подвесному элементу мебели над плитой. (рис. 5 А).
џ
При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).
џ
На панели мебельного элемента для вытяжки необходимо вырезать отверстие (размеры см. табл.3).
џ
Разметьте и просверлите (по месту) на мебельной панели четыре отверстия диаметром 6,0 мм для
крепления врезного блока.
џ
Установите блок в панель мебельного элемента и закрепите его болтами мебельными -1, шайбами
(простой и пружинной) и гайками барашковыми (рис. 5 А).
џ
Установите пластину - 2, как показано на рис. 5 А и закрепите ее самонарезающим винтом 3,5х11мм
(поз.3), для устранения зазора между плоской панелью врезного блока и мебельной панелью.
рис. 4А
рис. 4
ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ ПРИ
ИСПОЛЬЗОВАНИИ С ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ.
!
ПРЕДУПРЕЖДЕНИЕ:
НЕЛЬЗЯ НАЧИНАТЬ МОНТАЖ КУХОННОЙ ВЫТЯЖКИ И СНИМАТЬ ЗАЩИТНУЮ
ПЛЕНКУ С ВЫТЯЖНИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПОКА ВЫ НЕ УБЕДИТЕСЬ В ЕЕ ТЕХНИЧЕСКОЙ
ИСПРАВНОСТИ ПУТЕМ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ И ПРОВЕРКИ ВСЕХ ФУНКЦИЙ.
Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после окончания монтажа.
