2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ВРЕЗНОЙ БЛОК

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

2.1

Номинальное напряжение, В, частота, Гц                                                                                 220,50

2.2

Номинальное напряжение галогенных ламп, В                                                                              12

2.3

Степень защиты от влаги                                                                                  обычное исполнение

2.4

Режим работы                                                                                                          продолжительный

2.5

Климатическое исполнение                                                                             УХЛ 4.2 по ГОСТ15150

ТАБЛИЦА 1

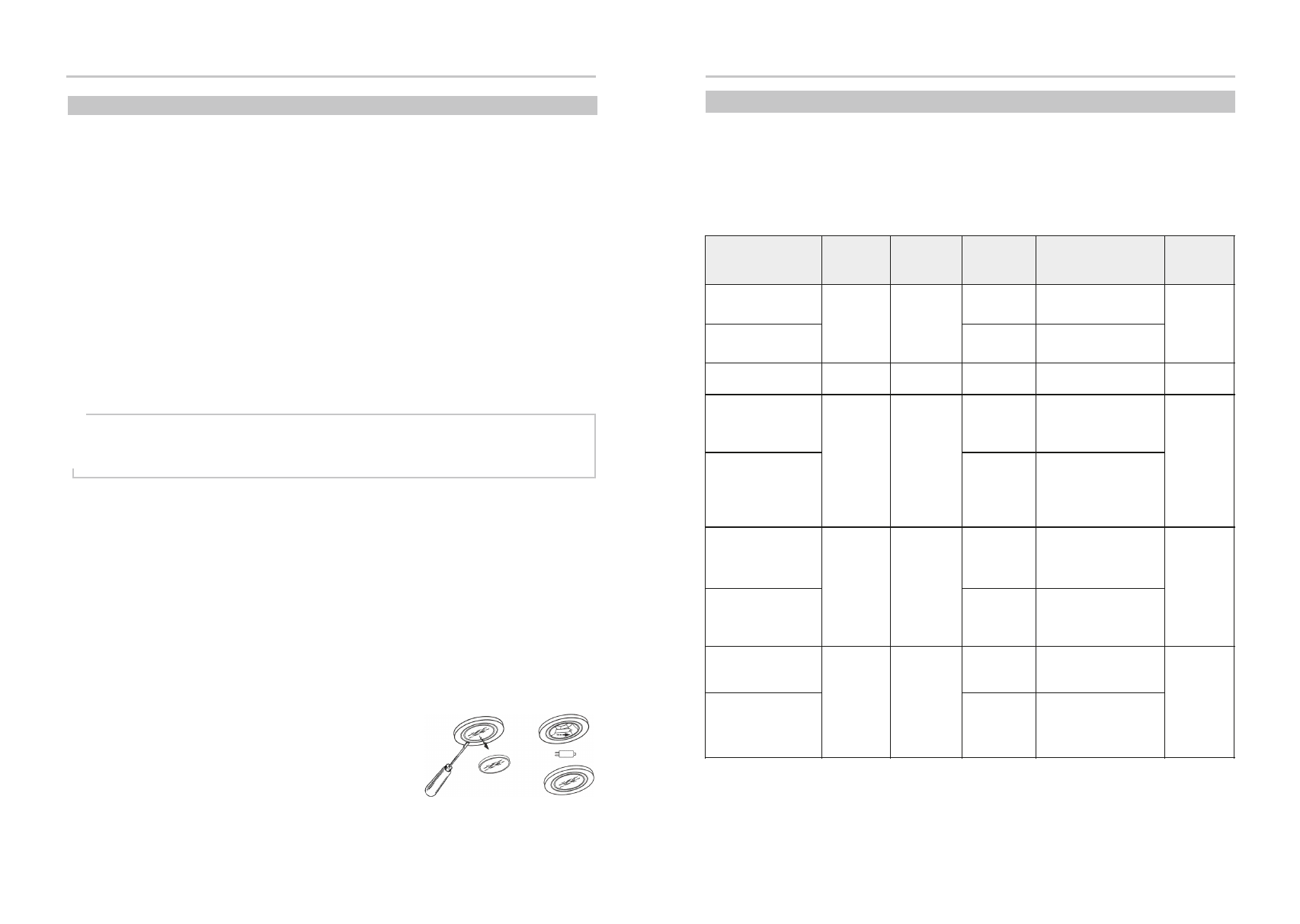

рис. 11

  8.6 Замена ламп.

Замену лампы накаливания производите в следующей последовательности:

џ

выньте вилку шнура электропитания из розетки электросети;

џ

дайте лампе остыть, если свет был включен;

џ

снимите алюминиевый фильтр (рис. 3);

џ

неисправная лампа выкручивается против часовой стрелки и заменяется на новую, такой же модели и
мощности (Е 14, макс 40 Вт) ;

џ

установите на

место алюминиевый фильтр.

Замена галогенной лампы (рис.11):

џ

выньте вилку шнура электропитания из розетки электросети;

џ

дайте лампам остыть, если свет был включен;

џ

снимите крышку светильника, используя в качестве рычага
плоскую отвертку;

џ

замените лампу аналогичной (

G4

20 Вт, 12 В) и установите на

место крышку.

Внимание! Берите лампы только чистой тряпкой

!

* - соответствует максимальной воздухопроизводительности вентилятора (куб.м/час) и указана в обозна-
чении КВ во втором цифровом блоке (Врезной блок 52П-

400

-П3Г).

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 При  проведении  технического  обслуживания  необходимо  строго  руководствоваться  требованиями

безопасности (раздел 4, п.4.1).

8.2 Очистку загрязненных поверхностей производит

e

 мягкой салфеткой, смоченной водой с нейтраль-

ным моющим средством, используемым для мытья посуды.

Для чистки поверхностей из нержавеющей стали не используйте средства, содержащие песок, соду, кисло-

ты, хлориды и губки, которые могут поцарапать эти поверхности.

Кухонные вытяжки из нержавеющей стали требуют специальных средств по уходу

за нержавеющей сталью.

8.3 Для очистки алюминиевого фильтра извлеките его из вытяжки (рис.3) и произведите его очистку с по-

мощью  щетки  горячим  водным  раствором  моющего  средства  вручную  или  в  посудомоечной  машине  при

(60°С). Старайтесь не сгибать фильтры при мойке. Возможное изменение цвета фильтра, с течением време-

ни, не приводит к снижению эффективности его действия.
Сильно загрязненный фильтр не следует мыть в посудомоечной машине.

8.4 Алюминиевый фильтр предназначен для задержки частиц жира, которые образуются при приготовле-

нии  пищи,  поэтому  он  должен  использоваться  как  в  вытяжном,  так  и  в  рециркуляционном  режиме.

.

8.5 Угольные фильтры должны использоваться только при работе вытяжки в режиме«рециркуляции».

Фильтры необходимо менять не реже одного раза в 4 месяца или чаще в случае особенно интенсивного
использования. Их нельзя чистить и использовать повторно.

Угольные фильтры не содержат вредных веществ. Их можно утилизировать как обычный мусор.

Наименование КВ

Врезной блок

Серия

вентилятора*

Уровень

шума дБА, не

более

Потребляемая

мощность КВ,

не более, Вт

в том числе мощность

ламп, Вт

Класс защиты

по ГОСТ МЭК

335-1

52Н(П)-400-К3Г
52Н(П)-400-П3Г

400

57

170

2х20 галогенные

II

52Н(П)-400-К3Д
52Н(П)-400-П3Д

130

2х2,4

(2х3,5)

 LED

52Н(П)-400-П3Л

400

57

210

2х40

накаливания

II

52Н(П)-650-Э3Г

Flat

52Н(П)-650-К3Г

Flat

52Н(П)-650-П3Г

650

60

200

2х20

галогенные

II

52П-650-Э3Д

Flat

52П-650-К3Д

Flat

52П-650-П3Д

Flat

72П-650-К3Д

155

2х2,4

(2х3,5)

 LED

S4

52Н(П)-700-Э4Г

S4 7

2Н(П)-

7

00-Э

4

Г

72Н(П)-700-П3Г

700

58

225

2х20

галогенные

I

S4

52Н(П)-700-Э4Д

S4 7

2Н(П)-

7

00-Э

4

Д

72Н(П)-700-П3Д

190

2х2,4

(2х3,5)

 LED

52Н(П)-1000-Э4Г
72Н(П)-1000-Э4Г

1000

62

320

2х20

галогенные

I

52Н(П)-1000-Э

4

Д

7

2Н(П)-1000-Э

4

Д

7

2Н(П)-1000-П3Д

280

2х2,4

(2х3,5)

 LED

!

ВНИМАНИЕ:

АЛЮМИНИЕВЫЙ  ФИЛЬТР  ДОЛЖЕН  ОЧИЩАТЬСЯ  ЧЕРЕЗ  КАЖДЫЕ  ЧЕТЫРЕ  НЕДЕЛИ.

Обязательно высушите фильтр перед установкой его в кухонную вытяжку!

Недопустимо попадание

воды в электродвигатель, переключатель и патроны ламп!  Включайте вытяжку только после полного
высыхания всех ее поверхностей!
