4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-
зетки электросети.

4.2*

Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных

(220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

.5 Эксплуатируйте кухонную вытяжку только с установленными лампами.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.7 Устанавливайте вытяжку над плитой в соответствии с рис. 1.
4.8 Не допускайте возникновения факельного пламени под вытяжкой

Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей должны выполняться лицом, обученным правилам

работы с электроустановками. При повреждении шнура питания его следует заменить аналогичным шнуром,
приобретаемым у изготовителя или его агента.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ВРЕЗНОЙ БЛОК

•

- только для КВ «

Врезной блок

72Н(П)-700-П3Г (П3Д)»,

«Врезной блок

52/72Н(П)-700-Э4Г(Э4Д)»,

«Врезной блок

52/72Н(П)-1000-Э4Г(Э4Д)»,

«Врезной блок

72Н)П)-1000-П3Д».

3 КОМПЛЕКТНОСТЬ

3.1 Кухонная вытяжка

1 шт.

3.2 Винт самонарезающий

3,5

х19 (для крепления вытяжки)

4 шт.

3.3 *Лампы накаливания ( Е

0 Вт)

2 шт.

3.4

Руководство по эксплуатации

1 шт.

3.5

Упаковка

1 шт.

*Фланец

1 шт.

- для КВ « Врезной блок

Н(П)-400-П3Л(П3Г)»,

« Врезной блок 52Н(П)-400-К3Г(К3Д)»

- для КВ «Врезной блок

Н(П)-400-П3Л»

ДЛЯ КВ:
«Врезной блок

Flat

72П-650-К3Д»

«Врезной блок

Flat 52

П-650-К3Г(К3Д)», «Врезной блок

Flat 52

П-650-П3Г(П3Д)»,

3.1

Кухонная вытяжка

1 шт.

3.2

Пластина

шт.

3.3

Крепежные изделия:

болт мебельный М5х30

4 шт.

гайка барашковая М5 4 шт.

шайба 5

4 шт.

шайба пружинная 5

4 шт.

3.4

Руководство по эксплуатации

1 шт.

3.5

Упаковка 1 шт.

винт самонарезающий 3,5х11 1 шт.

6.3 Режим «вытяжки»:

в мебельном элементе подготовьте отверстие для воздуховода

150 (

120 )мм;

подсоедините к изделию полужесткий гофрированный воздуховод;

выходное отверстие воздуховода подсоедините к вентиляционной решетке.

Проверьте свободный ход антивозвратного клапана вентилятора (если он есть) при монтаже вытяжки.

6.4

Режим «рециркуляции»:

вырежьте дополнительное отверстие в мебельном элементе для свободного про-
хождения воздуха при рециркуляции;

снимите алюминиевый фильтр (рис. 3);

установите два угольных фильтра (см. Табл.2);

угольные фильтры (рис. 6) устанавливаются на защитные решетки корпуса венти-
лятора;

для вытяжек с вентиляторами серии 400, направление установки и съема угольных
фильтров, меняется на противоположное;

установите алюминиевый фильтр на место;

исключите возможность попадания посторонних предметов в горловину вентиля-
тора, при эксплуатации кухонной вытяжки в режиме «рециркуляции».

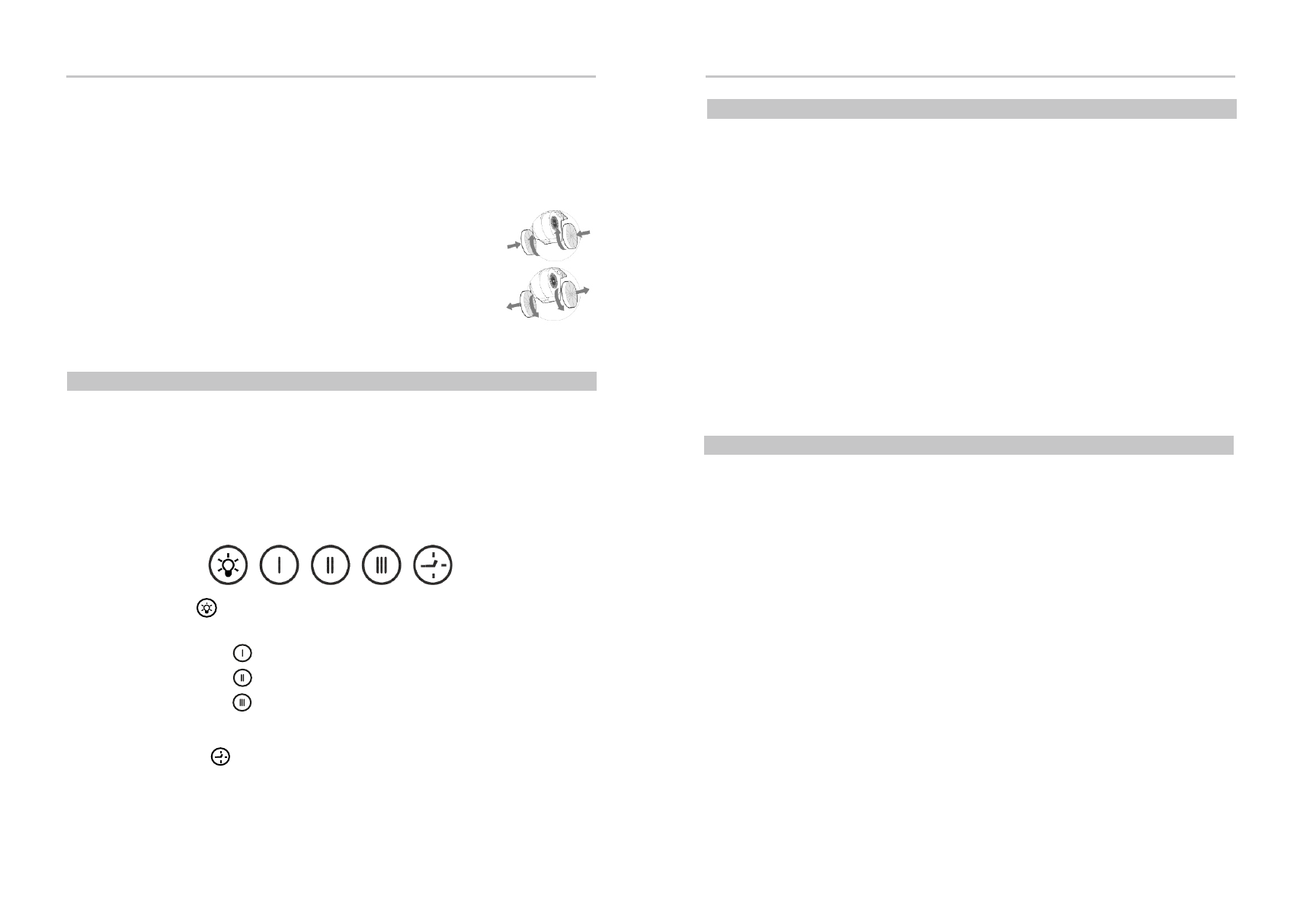

рис.6

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения

приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-
духа

7.2 Управление кухонной вытяжкой производится

одним из переключателей:

- электронным переключателем ККВ;

- ползунковым переключателем;
- кнопочным переключателем с лампой индикации.

Электронный переключатель

ККВ 3 (рис. 7) имеет пять кнопок.

рис. 7

Кнопка с обозначением

управляет лампами освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет три режима работы:

кнопкой с обозначением

включается низкая скорость вентилятора;

кнопкой с обозначением

включается средняя скорость вентилятора;

кнопкой с обозначением

включается высокая скорость вентилятора.

Первым нажатием кнопки вентилятор включается, вторым - выключается. Переход к более высокой или
низкой скорости производится нажатием соответствующей кнопки.

Кнопкой с обозначением

включается таймер. Таймер включается только при включенной скорости

вентилятора (любой). При

включенном

таймере,

вентилятор

отключается

через 15 минут

Если необходимо

отключить

таймер

раньше
