Instalación

Instalación - Versión con tubos

1.

Si es posible, desconecte y mueva individualmente o
deslice la cocina desde la apertura del armario para
permitir un acceso fácil al muro posterior. De lo contrario,
coloque una cubierta protectora gruesa sobre la
encimera o la cocina para protegerla de daños o
suciedad. Seleccione una superficie plana para montar
la unidad. Coloque una cubierta protectora sobre la
superficie y coloque en ella todas las piezas de la
carcasa de la campana, tornillos y elementos metálicos.

2.

  Remover el filtro de  metal (ver párrafo “Mantenimiento”)

para acceder al interior de la campana.

3.

  Realizar los cortes necesarios sobre el gabinete y la

pared de acuerdo al párrafo  de “dimensiones y espacio”
para el montaje de la campana y el sistema de
ventilacion y pasaje de conducción.

Utilizar el accesorio tipo cuchillo proporcionado en el
equipamiento.
Coloque la plantilla en el fondo del armario, controlar
que las fechas diseñadas coincidan con el borde frontal
del armario (sin tener en cuenta la puerta del armario).
Agujerear como es indicado.

4.

  Instalar el sistema de ventilación antes que la campana.

Referirse a los párrafos “Métodos de ventilación”  y
“Dimensiones y espacio”.

Nota: para una instalación sin conducto de salida o de
recirculación, comprar el juego para instalaciones sin
conductos- recircular.

Gabinete sin techo:

No se requiere sistema de ventilación.

Gabinete con techo:

Se puede llegar a requerir un conducto de 6” para
conectar la transición con el deflector.

5.   Instalar un conducto lo suficientemente largo como para

alcanzar la caja de empalme.

Pasar los cables a través del agujero de acuerdo con el
código eléctrico nacional o CSA códigos y reglamentos
comunes y locales.

Debe haber suficiente cable para poder realizar una
conexión  desde el fusible para apagar hasta  la caja de
empalme de la campana.

Utilizar masilla para sellar todas las aperturas realizadas
en la pared.

No encender el equipo hasta que la instalación sea
completa.

6.

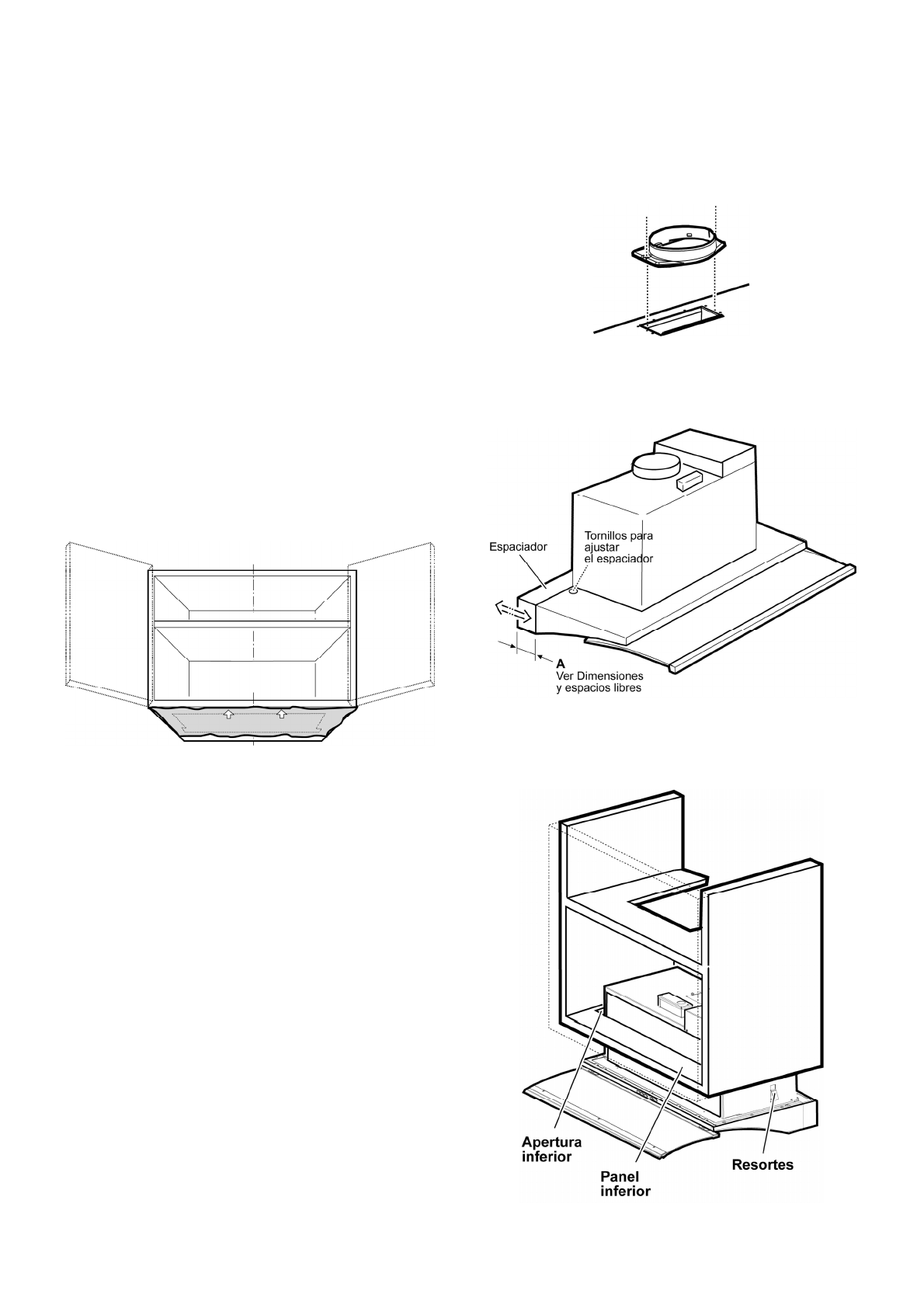

  Introducir la transición sobre la parte superior de la

campana.

7.  Regular la distancia para cubrir el espacio en el lado

posterior, una vez que la campana fue instalada. (ver
párrafo”Dimensiones y espacios libres” para mas
detalles) y asegurar con dos tornillos (uno de cada lado).

8.   Introducir el armazón que recubre la unidad de

ventilacion dentro del gabinete a través del agujero de la
parte inferior.  Chequear que los resortes de ajuste
queden encima de la parte inferior del panel.
