20

Installation

 1.

  Si possible, débranchez la cuisinière et déplacez-la afin

d’avoir un meilleur accès au mur arrière. Sinon, placez
une couverture épaisse sur le comptoir et la surface de
cuisson afin de les protéger des dommages et des
saletés. Sélectionnez une surface plane pour assembler
l’appareil. Placez une couverture protectrice sur cette
surface, puis disposez les pièces de l’auvent de la hotte
et la quincaillerie.

2.

 Enlevez le filtre métallique (voir paragraphe « Entretien »)

pour accéder à la partie interne de la hotte.

3.

  Effectuez tous les découpes sur le meuble et sur le mur

conformément au paragraphe « Dimensions et
dégagement » pour le montage de la hotte, pour le
système de ventilation et pour le passage du conduit.

Appliquer le gabarit avec du ruban adhésif sur le fond du
placard, contrôler que les flèches imprimées coïncident
avec le bord frontal du placard (sans considérer la porte
du placard).

Percer de la façon indiquée

4.   Installez le système de ventilation avant la hotte.

Reportez-vous aux paragraphes « Méthodes de
ventilation » et « Dimensions et dégagement ».

Note pour l’installation de la version sans conduit
(version recyclage) : achetez le kit de montage de la
version sans conduit (version recyclage).

Meuble sans toit :

Le système de ventilation n’est pas exigé.

Meuble avec toit :

Un conduit de 6 po peut être nécessaire pour relier la
transition au déflecteur.

5.

  Installez un conduit assez long pour rejoindre la boîte de

jonction. Passez les câbles à travers le trou selon le
Code national de l’électricité, ou selon  les Standards de
la CSA et avec tous les codes et les ordonnances de
votre région.

Il doit y avoir suffisamment de câble pour réaliser une
connexion depuis l’interrupteur jusqu’à la boîte/s de
jonction de la hotte.

Utilisez du caltafage pour sceller toutes les ouvertures
du mur.

Ne pas mettre en marche avant que l’installation ne soit
complète.

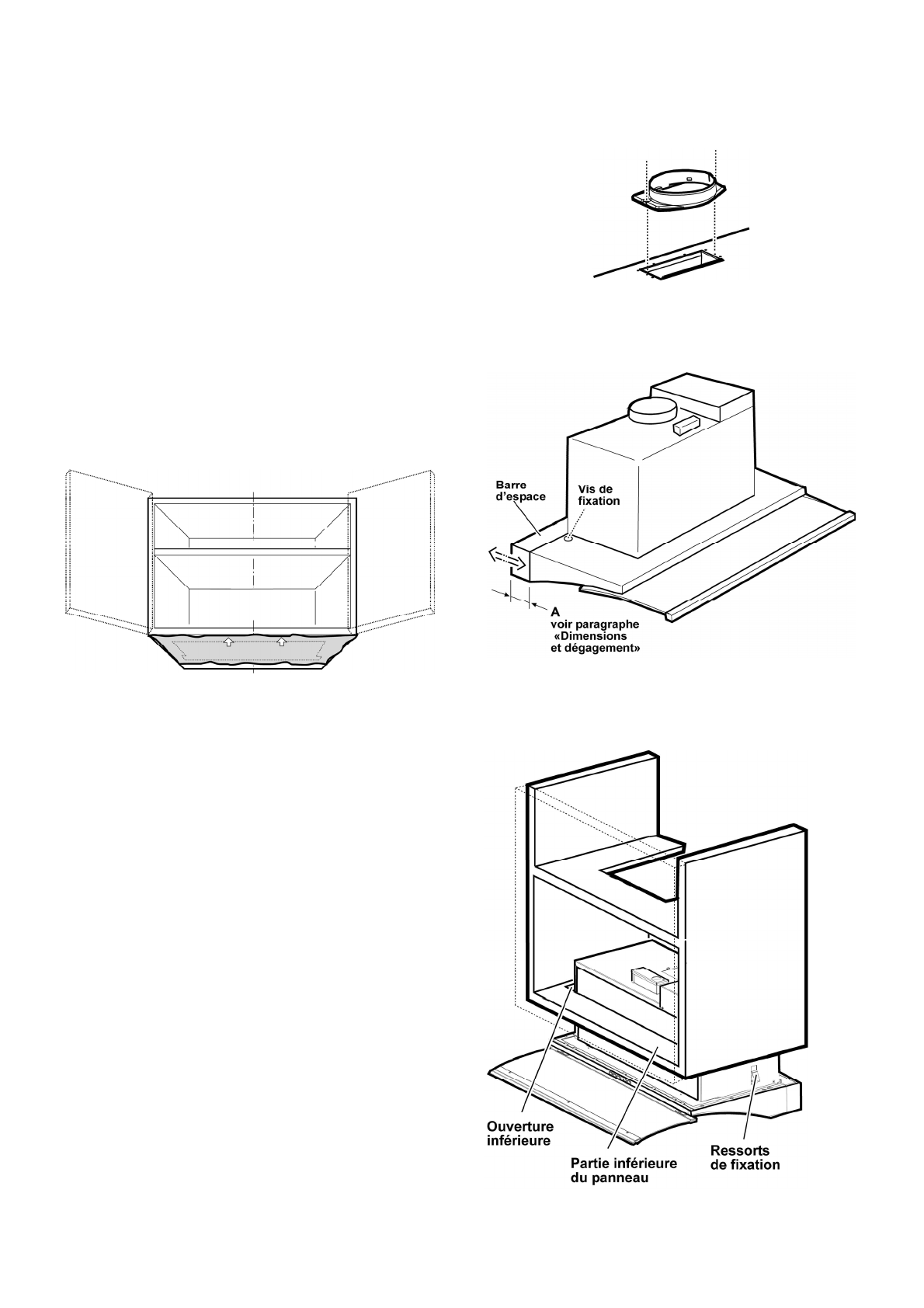

6.

   Placer la transition sur la partie supérieure de la hotte.

7.

Une fois la hotte installée, régler le distancier pour
couvrir l’espace sur le côté postérieur.  (voir paragraphe
« Dimensions et dégagement » pour plus de détails) et
fixez-la avec deux vis (un de chaque côté).

9.

   Installez le logement de l’unité de ventilation à l’intérieur

du meuble à travers l’ouverture inférieure.

Vérifiez que les ressorts de fixation soit bien passés par
la partie inférieure du panneau.
