38

  Conexão elétrica

A voltagem da rede elétrica deve corresponder com a
voltagem indicada na etiqueta das características, situada no
interior do exaustor. Se dotado de ficha, conectar o exaustor a
uma tomada em conformidade com as normas vigentes posta
em zona acessível, mesmo depois da instalação. Se não
dotada de ficha (conexão direta à rede) ou a tomada não se
encontra em zona acessível, mesmo depois da instalação,
aplicar um interruptor bipolar, em conformidade com a norma
que assegure a desconexão completa da rede nas condições
da categoria de sobretensão III, conformemente às regras de
instalação.

Atenção!

 Antes de conectar novamente o circuito do exaustor

com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.

Atenção!

 A substituição do cabo de alimentação deve ser

efetuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.

Montagem

Antes de iniciar a instalação:

•  Verificar que o produto adquirido tenha dimensões

adequadas para a área escolhida de instalação.

•

Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar o exaustor

na versão filtrante.

•

Verificar que, dentro do exaustor, não haja (por motivos
de transporte) materiais extras (por exemplo envelopes
com parafusos (*), garantias (*) etc.), eventualmente tirar
e conservar.




No caso de presença de painéis e/ou paredes e/ou pênseis
laterais, verificar que haja espaço suficiente para instalar o
exaustor e que o acesso ao painel de comandos seja fácil.

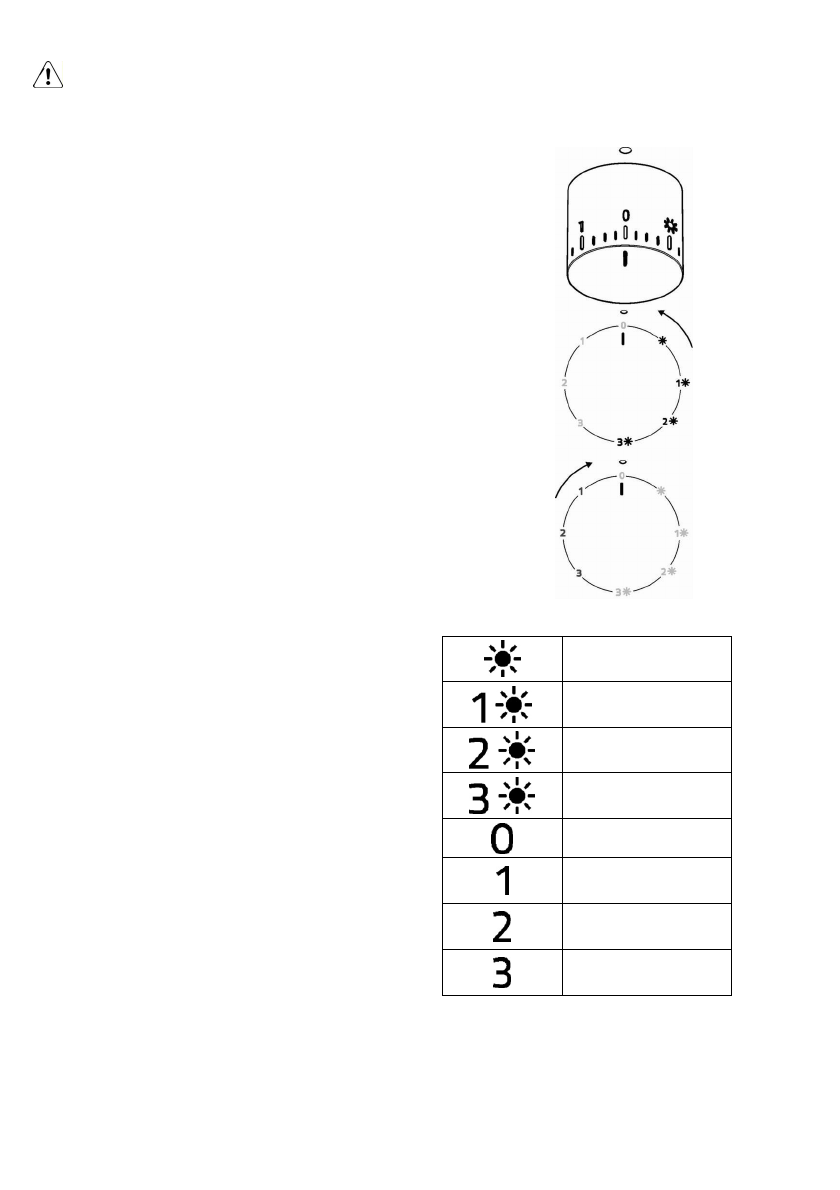

Funcionamento

 Sempre abrir completamente o coletor de vapor

(A)

.

Fig. 10


Luz ON

Velocidade 1
Luz ON

Velocidade 2
Luz ON

Velocidade 3
Luz ON

OFF

Velocidade 1
Luz OFF

Velocidade 2
Luz OFF

Velocidade 3
Luz OFF
