h

g

a

b

BO

HR

Z
WW

HV

KW/E

c

d

e

f

SPR

BO

Отверстие для визуального контроля и чистки

Е

Вентиль опорожения

HR

Обратная магистраль греющего контура

HV

Подающая магистраль греющего контура

KW

Трубопровод холодной воды

SPR Погружная гильза для датчика температуры емкости или

термостатного регулятора

WW Трубопровод горячей воды
Z

Циркуляционный трубопровод

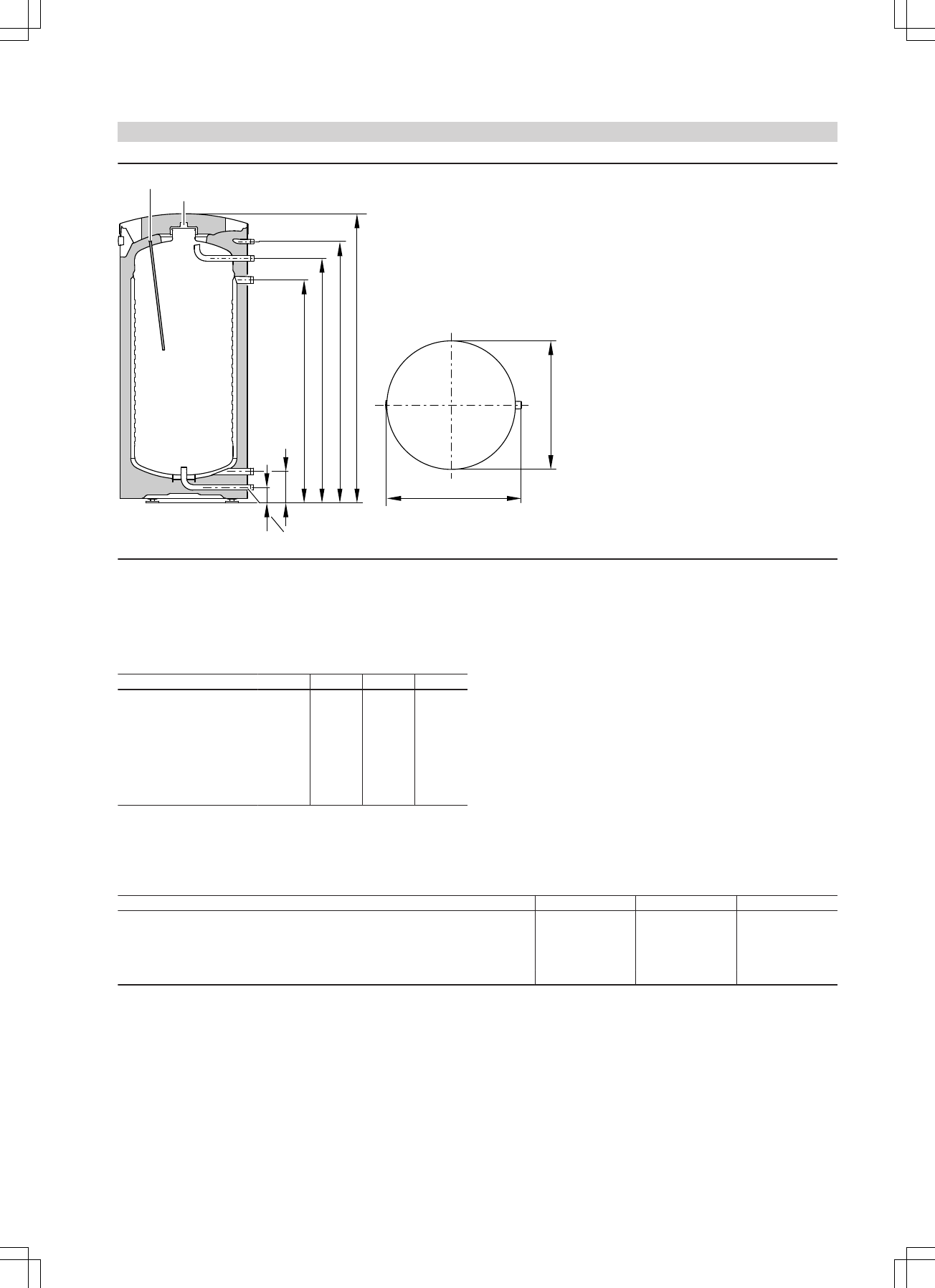

Таблица размеров
Объем емкости

л

130

160

200

a

мм

633

633

633

b

мм

667

667

667

c

мм

1111

1203

1423

d

мм

975

1067

1287

e

мм

892

984

1204

f

мм

785

877

1097

g

мм

155

155

155

h

мм

77

77

77

Коэффициент производительности N

L

по DIN 4708
Температура запаса воды в емкостном водонагревателе T

sp

= тем-

пература входа холодной воды + 50 K

+5 K/

-

0 K

Объем емкости

л

130

160

200

Коэффициент мощности N

L

при температуре подачи греющего контура

90 °C

2,4

3,3

6,8

80 °C

1,9

2,9

5,2

70 °C

1,4

2,0

3,2

Указания к коэффициенту мощности N

L

Коэффициент мощности N

L

 меняется в зависимости от тем-

пературы воды в емкостном водонагревателе T

sp

.

Нормативные показатели
■ T

sp

 = 60 °C

→

 1,0 × N

L

■ T

sp

 = 55 °C

→

 0,75 × N

L

■ T

sp

 = 50 °C

→

 0,55 × N

L

■ T

sp

 = 45 °C

→

 0,3 × N

L

Технические данные Vitocell 300-V (тип EVA)

 (продолжение)

VITOCELL 300-V

VIESMANN

5

5457 961 GUS
