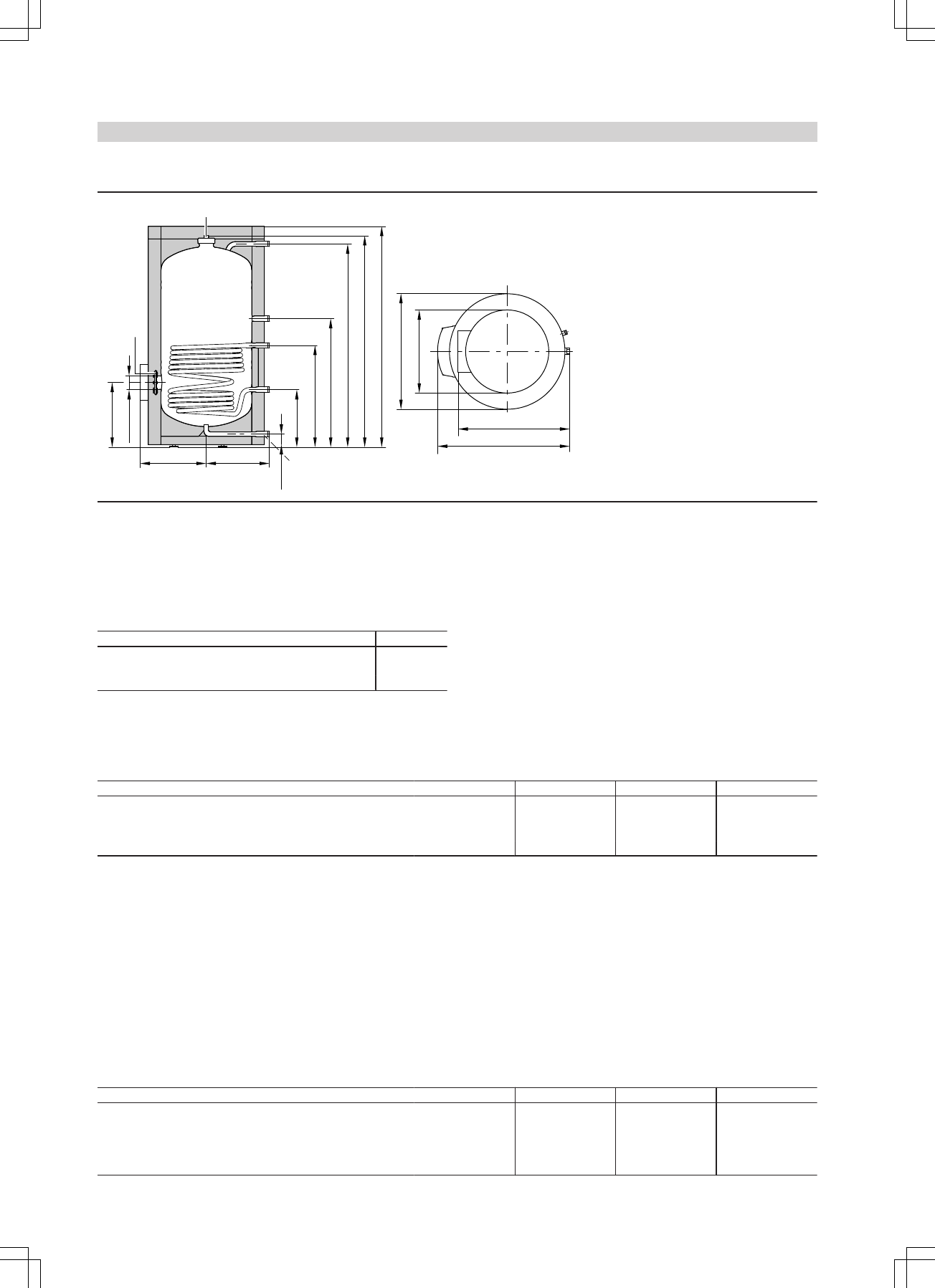

500 л

Ø 100

HV/SPR

Z

a

HR

d

1667

1601

1012

802

453

102

508

498

R

BO

WW

KW/E

476

715

b

914

SPR

BO

Отверстие для визуального контроля и чистки

Е

Линия опорожения

HR

Обратная магистраль греющего контура

HV

Подающая магистраль греющего контура

KW

Трубопровод холодной воды

R

Дополнительное отверстие для чистки или электронагре-
вательная вставка

SPR Датчик температуры емкостного водонагревателя для регу-

лирования температуры буферной емкости или регулятор
температуры
(патрубок R 1 с переходной муфтой на R ½ для погружной
гильзы)

WW Трубопровод горячей воды
Z

Циркуляционный трубопровод

Объем емкости

л

500

a

мм

923

b

мм

974

d

мм

1740

Коэффициент производительности N

L

Согласно DIN 4708.
Температура запаса воды в емкостном водонагревателе T

sp

 =

температура входа холодной воды + 50 K

+5 K/

-

0 K

Объем емкости

л

200

300

500

Коэффициент мощности N

L

 при температуре подачи греющего контура

90 °C

6,8

13,0

21,5

80 °C

6,0

10,0

21,5

70 °C

3,1

8,3

18,0

Указания к коэффициенту мощности N

L

Коэффициент мощности N

L

 меняется в зависимости от тем-

пературы воды в емкостном водонагревателе T

sp

.

Нормативные показатели
■ T

sp

 = 60 °C

→

 1,0 × N

L

■ T

sp

 = 55 °C

→

 0,75 × N

L

■ T

sp

 = 50 °C

→

 0,55 × N

L

■ T

sp

 = 45 °C

→

 0,3 × N

L

Кратковременная производительность (10

-

минутная)

Относительно коэффициента мощности N

L

.

Подогрев воды в контуре водоразбора ГВС с 10 до 45 °C.

Объем емкости

л

200

300

500

Кратковременная производительность (л/10 мин) при температуре
подачи теплоносителя

90 °C

340

475

627

80 °C

319

414

627

70 °C

233

375

566

Технические данные Vitocell 300-V (тип EVI)

 (продолжение)

12
