E

Контролируемое выходное отверстие выпускной линии

F

Предохранительный клапан

G

Запорный вентиль

H

Регулятор расхода
(монтаж и рекомендуемая настройка максимального расхода
воды должны соответствовать 10-минутной производитель-
ности емкостного водонагревателя)

K

Подключение манометра

L

Обратный клапан

M

Вентиль опорожения

N

Температура холодной воды

O

Фильтр для воды в контуре ГВС

*2

P

Редукционный клапан согласно DIN 1988-2, издание от дека-
бря 1988 г.

R

Обратный клапан

S

Мембранный расширительный бак, пригодный для контура
водоразбора ГВС

Необходим монтаж предохранительного клапана.
Рекомендация

: установить предохранительный клапан выше

верхней кромки емкостного водонагревателя. Благодаря этому
обеспечивается защита от загрязнения, образования накипи и
высоких температур. Кроме того, в данном случае при работах на
предохранительном клапане не требуется опорожнение емкост-
ного водонагревателя.

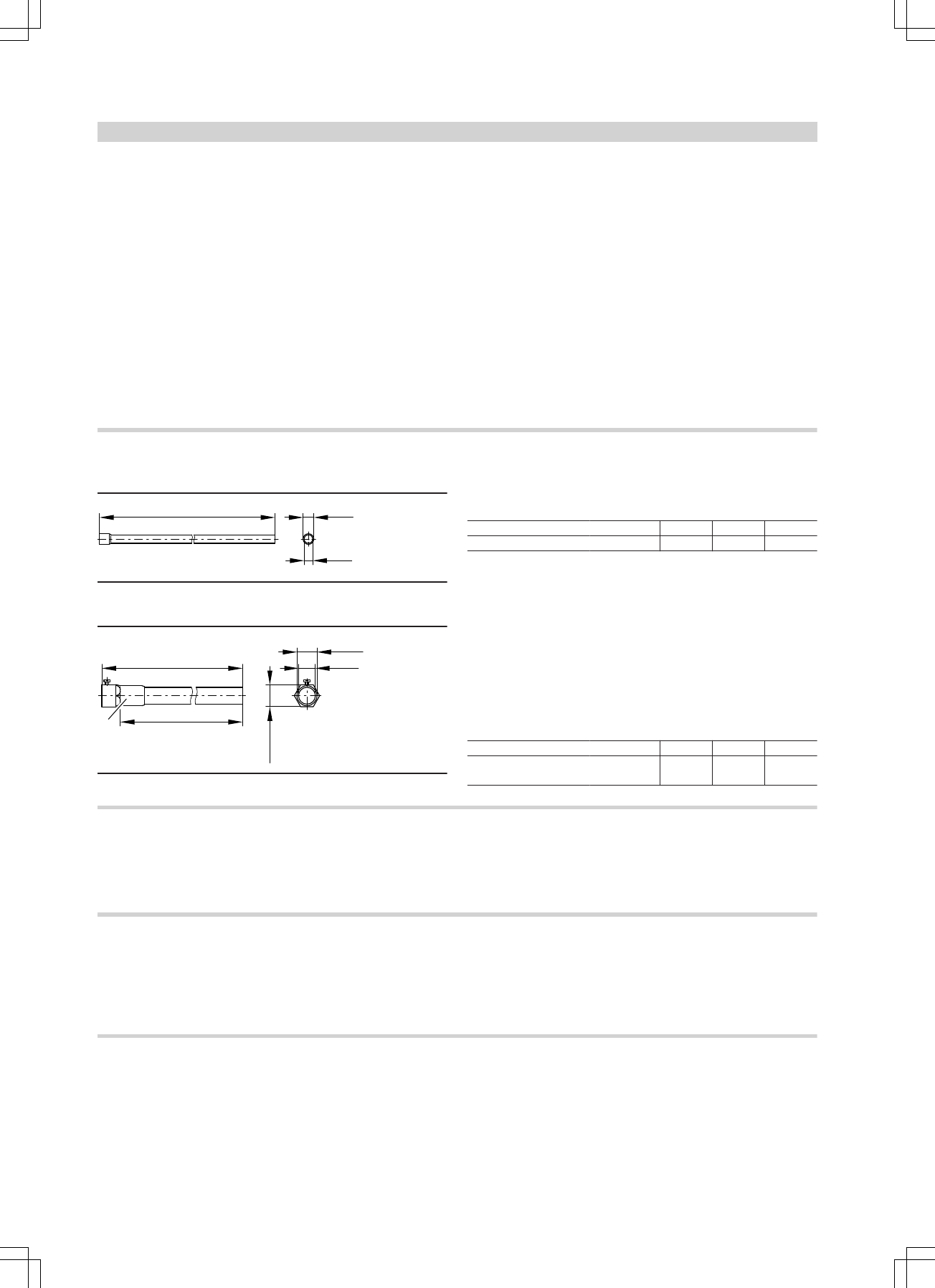

Погружная гильза

Vitocell 300-V, тип EVA, с наружным нагревом, объем 130 - 200 л

Ø 9

Ø 7

a

Погружная гильза вварена в емкостный водонагреватель.

Объем

л

130

160

200

a

мм

550

650

650

Vitocell 300-V, тип EVI, с внутренним нагревом, объем 200 - 500 л

Ø 19

Ø 17

размер под ключ 24

a

R½

b

Для достижения максимальной надежности датчик или чувстви-
тельный элемент регулирующего устройства должны вста-
вляться в погружную гильзу из нержавеющей стали, поставляе-
мую в качестве принадлежности.
Если вставляемый датчик или чувствительный элемент не под-
ходят к этой погружной гильзе, необходимо использовать другую
погружную гильзу из нержавеющей стали (1.4571 или 1.4435).

Объем

л

200

300

500

a

мм

220

220

330

b

мм

200

200

310

Температура греющего контура выше 110 °C

При этих условиях эксплуатации согласно DIN 4753 в водонагре-
ватель необходимо дополнительно установить прошедший кон-
структивные испытания защитный ограничитель температуры,
ограничивающий температуру до 95 °C.

Гарантия

Предоставляемая нами гарантия на емкостный водонагреватель
сохраняет силу только при условии, что качество приготавливае-
мой горячей воды соответствует действующему Положению о
питьевой воде, и имеющиеся водоподготовительные установки
исправно работают.

Поверхности теплообмена

Корозионно-стойкие и защищенные поверхности теплообмена
(контура водоразбора ГВС/контура теплоносителя) отвечают
исполнению C по DIN 1988-2.

*2

Согласно DIN 1988-2 в установках с металлическими трубопроводами должен быть установлен водяной фильтр в контуре
водоразбора ГВС. При использовании полимерных трубопроводов согласно DIN 1988 и нашим рекомендациям также следует
установить водяной фильтр в контуре водоразбора ГВС, чтобы предотвратить попадание грязи в систему хозяйственно-
питьевого водоснабжения.

Указания по проектированию

 (продолжение)
