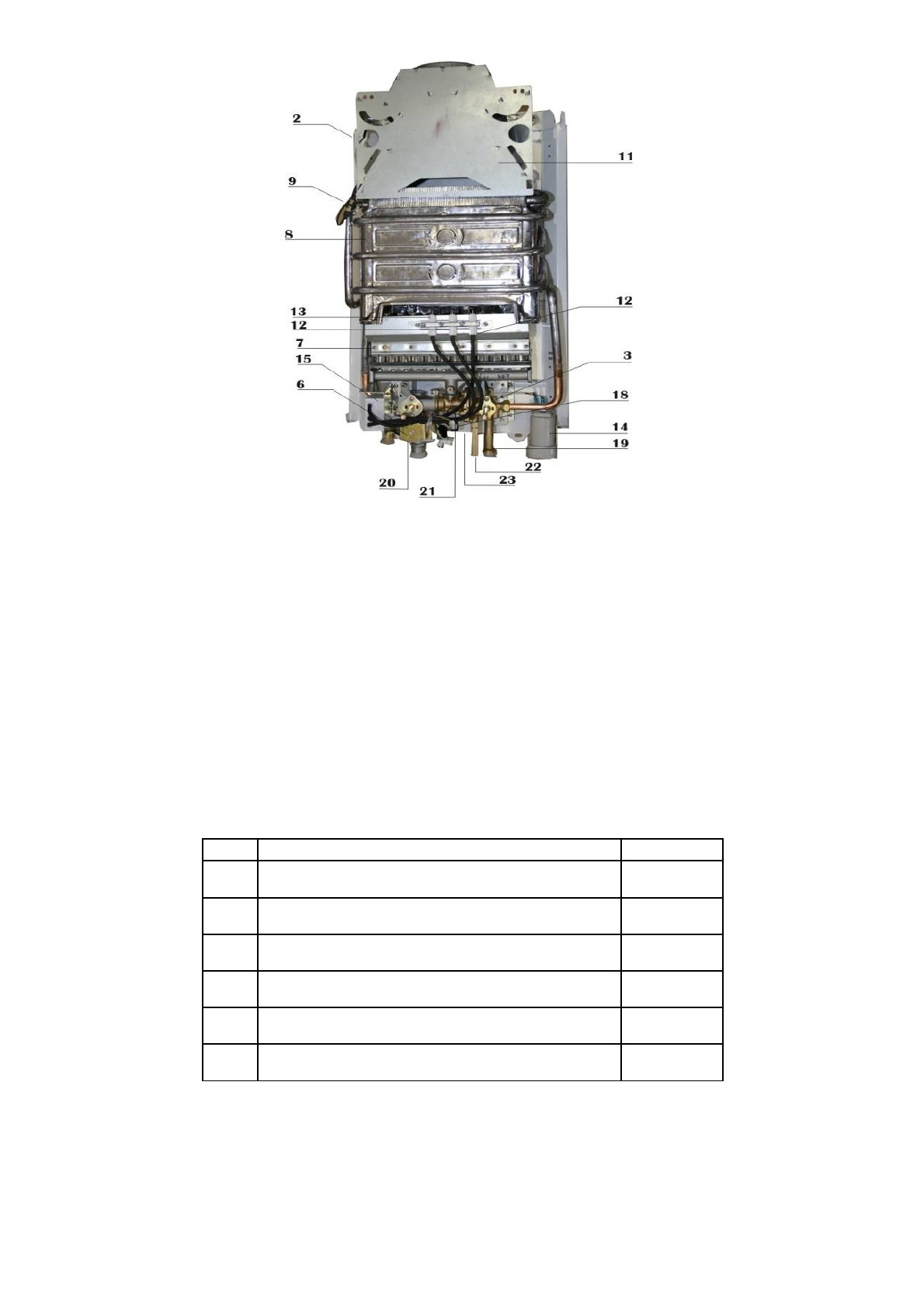

Рис.

1

.  Аппарат водонагревательный проточный газовый бытовой "VEKTORLux

Eco" JSD20-1/ JSD20-2/ JSD20-3

1   -   облицовка;   2   -   каркас;   3   -   узел   водогазовый;   4   -   ручка   регулятора   водяного;   5-   ручка
регулятора   газового;   6-   электромагнитный   клапан;   7-   горелка   с   коллектором;   8-
теплообменник;   9-   датчик   перегрева   воды;   10-   датчик   по   тяге;   11-   газоотводящее   устройство
(ГОУ);   12-   электрод   электронного   розжига   горелки;   13-   электрод   контроля   пламени
ионизационный;   14-   отсек   батарейный;   15-   блок   управления   электронный;   16-   индикатор
цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной
патрубок   водяного   блока   (подвод   воды)   с   фильтром;   20-   входной   патрубок   газового   блока
(подвод   газа)   с   фильтром;   21-   отвод   воды;   22-   клапан   предохранительный,   23-   датчик
температуры горячей воды

2.3.2  Комплект поставки

Таблица 2. Комплект поставки для моделей

JSD20-1/JSD20-2/ JSD20-3

№

Наименование

Количество

1-

Водонагреватель

VEKTORLux Eco

1

2-

Руководство по монтажу и эксплуатации

1

3-

Упаковка

1

4-

Гибкая подводка

1

5-

Душевая лейка

1

6-

Комплект элементов крепления и прокладок

1

ПРИМЕЧАНИЕ.   Поставщик   имеет   право   без   предварительного   уведомления   вносить
изменения в конструкцию и комплект поставки аппарата.

2.4  Описание аппарата и назначение основных узлов

2.4.1   Аппарат   настенного   типа   имеет   прямоугольную   форму,   образуемую

съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
