стыковки с дымоходом.
Вытяжная труба должна иметь внутренний диаметр не менее 110 мм.
Для надежного отвода продуктов сгорания минимальная длина вертикального участка
дымохода должна быть не менее 500 мм.
Соединение аппарата с газоотводящей трубой должно быть герметичным, рис 5.
3.6.2 Вариант подсоединения вытяжной трубы показаны на рис. 5

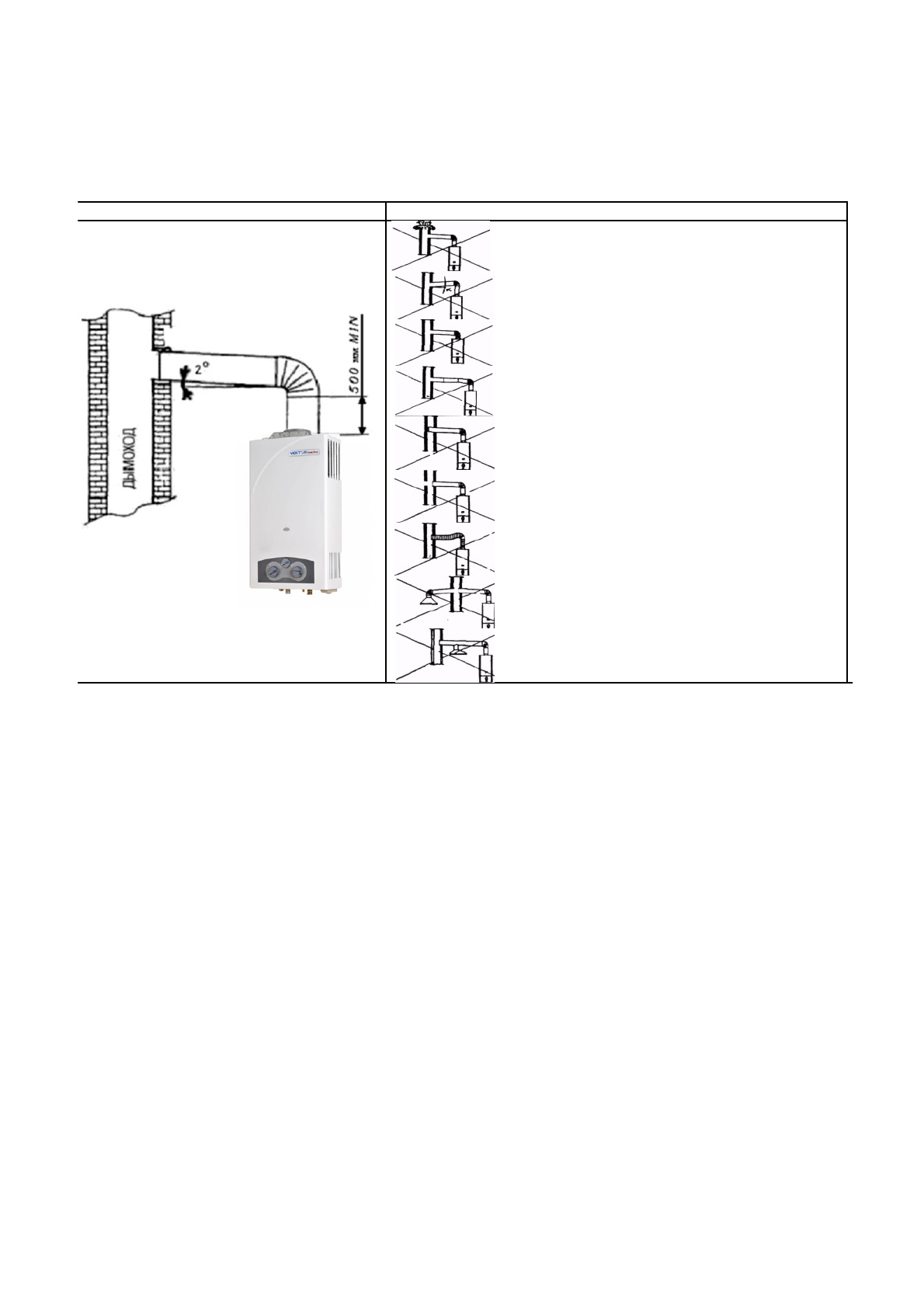

Рис. 5 Подсоединение вытяжной трубы к аппарату
17
Правильно
Неправильно
Дымоход блокирован по той или иной причине.
Вытяжная труба имеет уклон вниз, вместо того,
чтобы иметь уклон вверх.
Отсутствует вертикальный участок вытяжной
трубы длиной в 500 мм
Длина горизонтального участка вытяжной трубы
превышает 2 метра
Конец вытяжной трубы слишком близок к
противоположной стене.
Имеется отверстие па наружной стороне дымохода
напротив точки соединения.
Гибкая соединительная труба не лежит на прямой
линии и наклонена вниз.
Другое устройство подсоединено к дымоходу.
Два устройства имеют одно подсоединение к
дымоходу
Содержание
- 2 БЫТОВОЙ ГАЗОВЫЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ С; VEKTOR LUX E; CO; модель
- 4 СОДЕРЖАНИЕ
- 5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ; Для оказания первой помощи необходимо:
- 6 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ; Назначение изделия; Таблица 1
- 7 Описание аппарата и назначение основных узлов
- 13 ПОРЯДОК УСТАНОВКИ; менее 8 м
- 14 Подключение воды; Течь в; должен быть
- 15 Рис. 4. Требования к монтажу гибких шлангов; применять промежуточные опоры при установке длинных шлангов:
- 16 Таблица 3 Правила монтажа гибких шлангов; Подключение газа; Неправильно
- 17 Подключение аппарата к баллону со сжиженным газом; том, что Ваш аппарат настроен на работу со сжиженным газом.; Установка дымохода для отвода продуктов сгорания; ) вверх по направлению к месту
- 19 ИСПОЛЬЗОВАНИЕ АППАРАТА; Включение аппарата
- 20 необходимо слить воду из аппарата следующим образом:; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Ежедневно перед включением аппарата:
- 21 Техническое обслуживание; При техническом обслуживании выполняются следующие работы:
- 23 батареек и электрические контакты батарейного отсека.; Таблица 4
- 24 0 ПРАВИЛА ХРАНЕНИЯ; указанном на манипуляционных знаках.; 1 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; специальное обучение и имеющими допуск к данным видам работ.
- 25 2 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ; Штамп магазина
- 26 Техническое обслуживание проведено:
- 28 ГАРАНТИЙНЫЙ ТАЛОН; ТАЛОН No1; на гарантийный ремонт водонагревателя проточного
- 30 ТАЛОН No2
- 32 ТАЛОН No3
