Инструкция по монтажу MAG pro
1
2
3

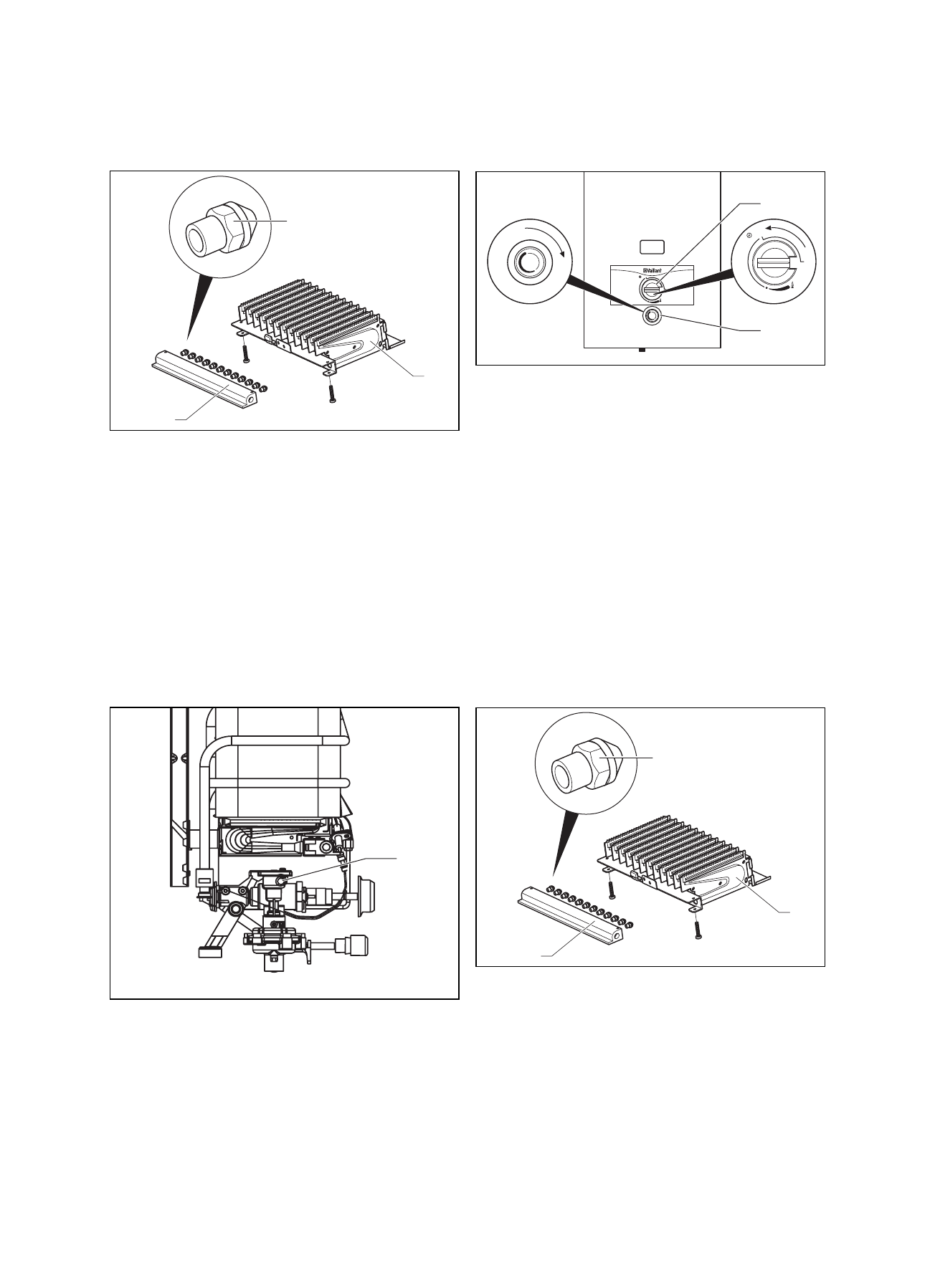

Рис. 6.3 Маркировка сопла
Пояснения к рисунку
1 Сопло
горелки
2 Горелка
3 Коллектор
• Проверьте, используются ли правильные сопла. Для этого
сравните маркировку на установленных соплах с данными
в таблице в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».
• Если сопла не являются причиной отклонения, обратитесь
в гарантийно-консультационную службу.
• Выключите устройство.
Контроль давления на соплах
1
Рис. 6.4 Штуцер для измерения давления на соплах
• Вывинтите уплотняющий винт из штуцера для измерения
давления на соплах (
1
).
• Присоедините U-образный манометр (с разрешением не
хуже 0,1 мбар).
press
>10 s.
MAG pro
2
1
press
>10 s.
Рис. 6.5 Настройка максимальной температуры и мощности
• Включите устройство, как описано в руководстве по
эксплуатации, и установите терморегулятор (
2
) на
максимальную температуру, вращая его вправо.
• Поверните регулятор мощности (
1
) влево в положение
максимальной мощности.
• Полностью откройте кран горячей воды. При этом должен
протекать номинальный расход воды, см. раздел 10
«Технические данные».
• Определите требуемое давление на соплах в мбар по
таблице 6.4 «Давление на соплах».
• Сравните измеренное давление с табличным значением.
Допускаются отклонения
±
10 %.
• Выключите устройство.
• Снимите U-образный манометр.
• Ввинтите уплотняющий винт в штуцер для измерения давления
на соплах.
• Проверьте герметичность уплотняющего винта.
Если отклонения превышают указанные предельные значения:
1
2
3
Рис. 6.6 Маркировка сопла
Пояснения к рисунку
1 Сопло
горелки
2 Горелка
3 Коллектор
6 Ввод в эксплуатацию
