Инструкция по монтажу MAG pro
4.3 Монтаж
устройства
4.3.1 Снятие и установка кожуха устройства
Для монтажа и технического обслуживания водонагревателя Вы
должны снять кожух устройства, а после окончания работ
установить его на место.
11
1
9
10

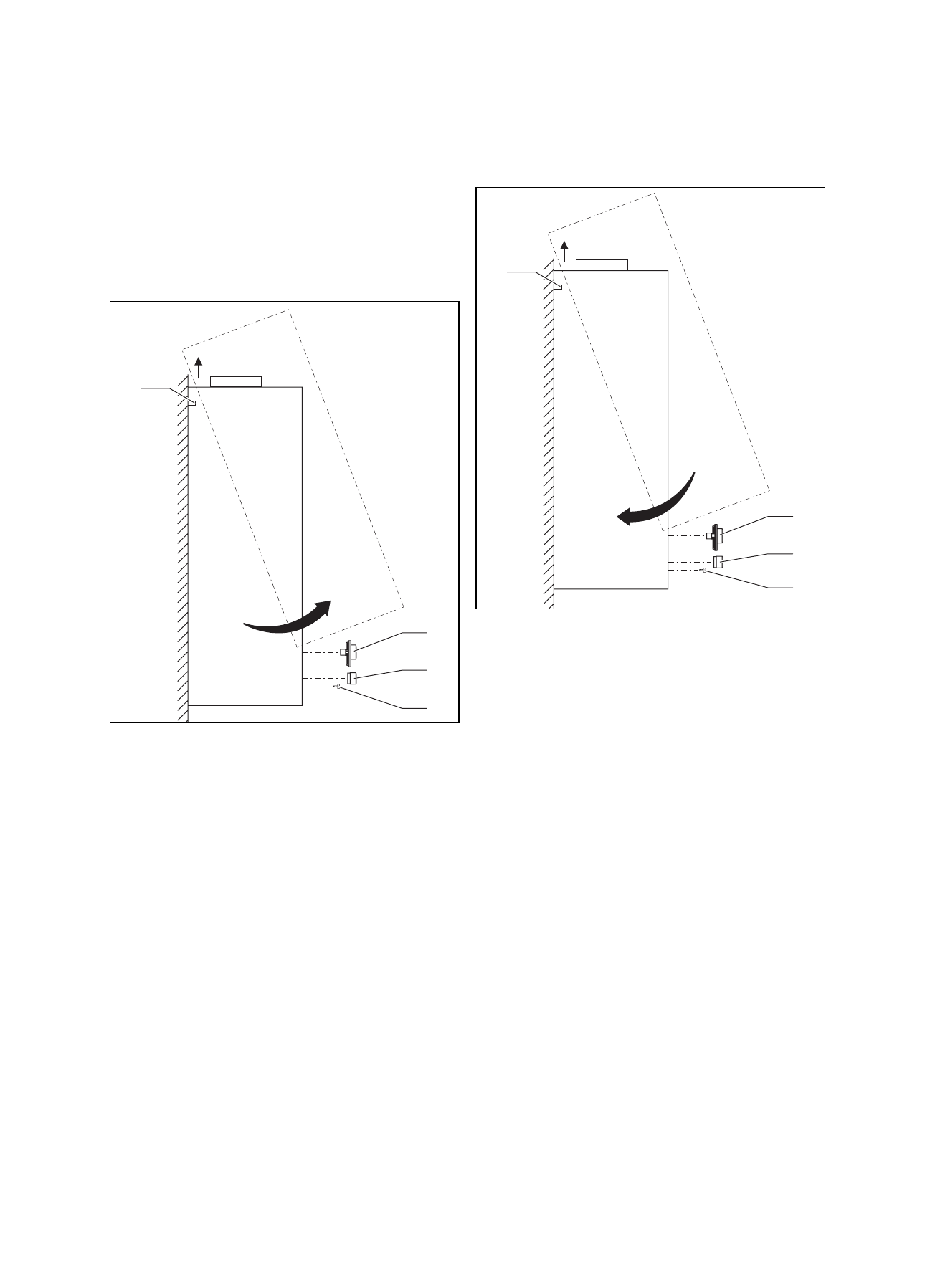

Рис. 4.2 Снятие кожуха
• Снимите ручку терморегулятора (
9
) со шпинделя и ручку
регулятора мощности (
1
).
• Вывинтите винт (
10
), находящийся под ручкой
терморегулятора.
• Потяните кожух на себя и вытащите его через верх, сняв с
обоих держателей (
11
).
11
1
9
10
Рис. 4.3 Установка кожуха
• Установите кожух сверху в оба держателя (
11
) и прижмите
его к задней стенке. Следите за тем, чтобы обе планки вошли
в вырезы кожуха.
• Ввинтите на место винт (
10
), находящийся под ручкой
терморегулятора.
• Установите на место ручку регулятора мощности (
1
) и ручку
терморегулятора (
10
).
4.3.2 Монтаж
устройства
• Определите место установки, см. раздел 4.1 «Требования
к месту установки».
• Для подвески устройства используйте, в зависимости от
местных условий, вырезы или отверстия в задней стенке
устройства.
• Просверлите отверстия для крепежных винтов соответственно
размерам, указанным на рисунке в разделе 4.2 «Размеры».
• Для крепления устройства можно использовать анкерные
болты, крюки, винты или болты с резьбой.
• Привинтите заднюю стенку устройства к стене, используя для
этого подходящий крепежный материал.
Монтаж 4
