www.timberk.com • электрический накопительный водонагреватель
16
Артикул
Объем, л
A
B
C
D
E
F
G
SWH RED3 50 V
50
100
112
250
160
84
580
Ø
390
SWH RED3 80 V
80
100
137
300
173
84
710
Ø
400
SWH RED3 100 V
100
100
137
450
173
84
860
Ø
440

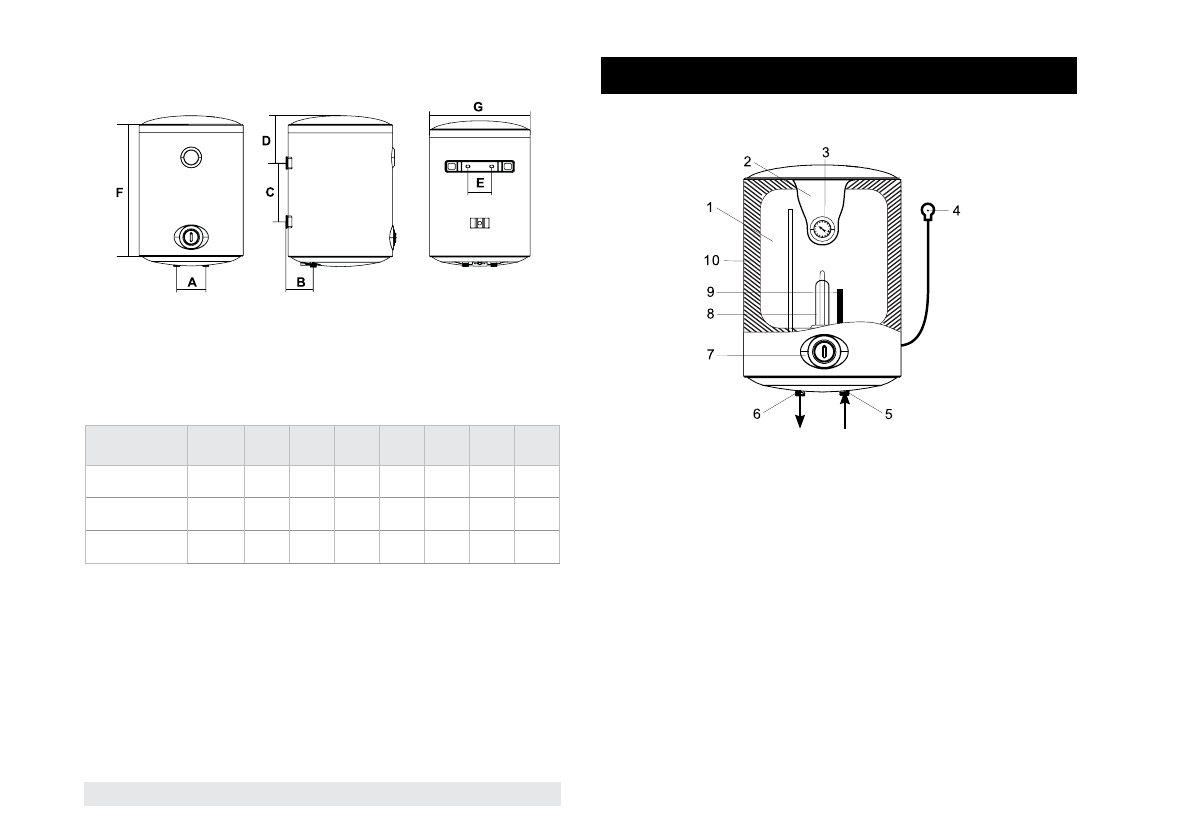

Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
2, 3 приведены в таблице 2.
Таблица 2
Рис. 1
Рис. 2
Рис. 3
5. КОНСТРУКЦИЯ ВОДОНАГРЕВАТЕЛЯ
Серии RED3…V
1. Внутренний резервуар
2. Внешний корпус
3. Термометр
4. Сетевой шнур
5. Входной патрубок
6. Патрубок выхода горячей воды
7. Ручка термостата
8. Нагревательный элемент (ТЭН)
9. Защитный магниевый анод
10. Теплоизоляция
Рис. 4
