www.timberk.com • электрический накопительный водонагреватель

7

*-не входит в комплект поставки

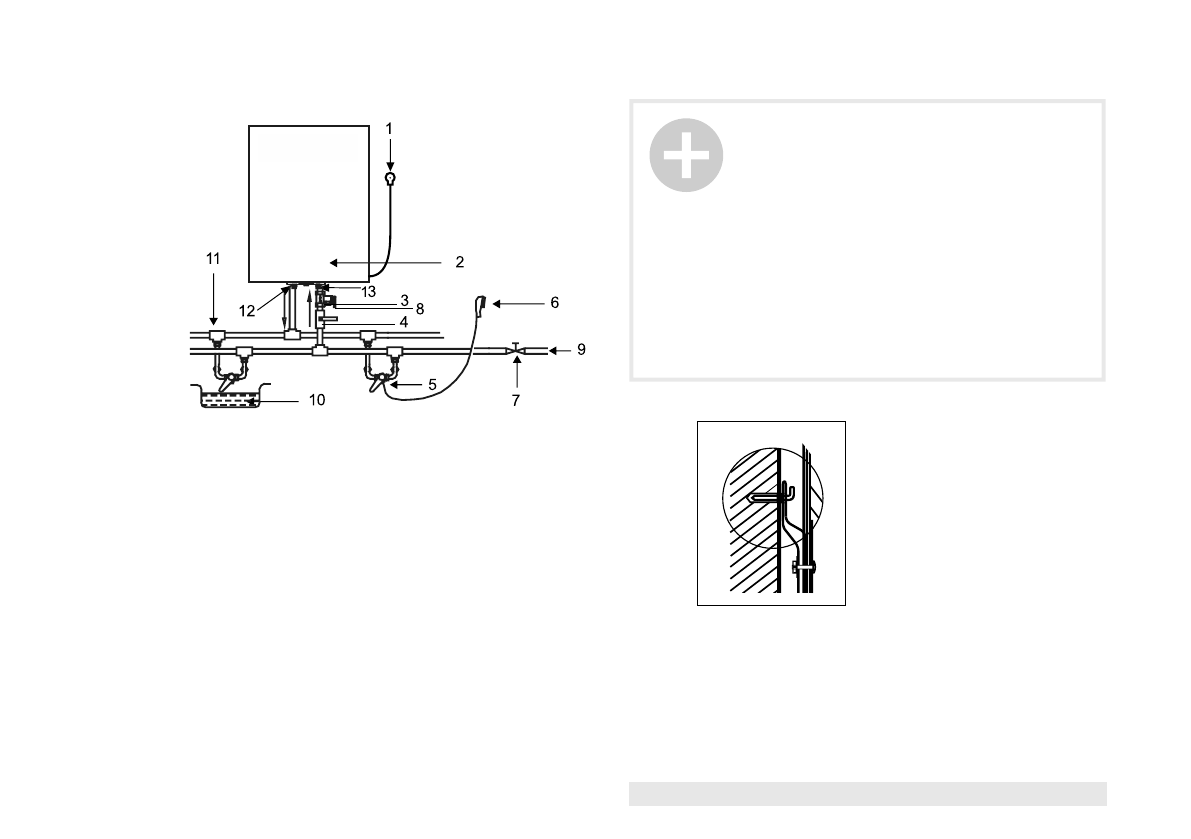

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 6.

1. Сетевой шнур с вилкой
2. Водонагреватель
3. Обратный предохранительный клапан
4. Кран входа холодной воды*
5. Смеситель*
6. Душевая насадка*
7. Отсечной кран водопроводной магистрали*
8. Отверстие для сброса давления
9. Водопроводная магистраль
10. Ванна*
11. Тройник*
12. Выходной патрубок
13. Входной патрубок

Рис. 6

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м,

для обеспечения удобства технического обслужи-

вания при необходимости его проведения

Монтаж водонагревателя

Рис. 7

1.  Электрический водонагреватель следует устанавливать на проч-

ной стене. Если прочность стены не позволяет удерживать вес, рав-

ный двойному весу общего веса водонагревателя, полностью запол-

ненного водой, его следует устанавливать на специальной опоре.

Вертикальная

установка
