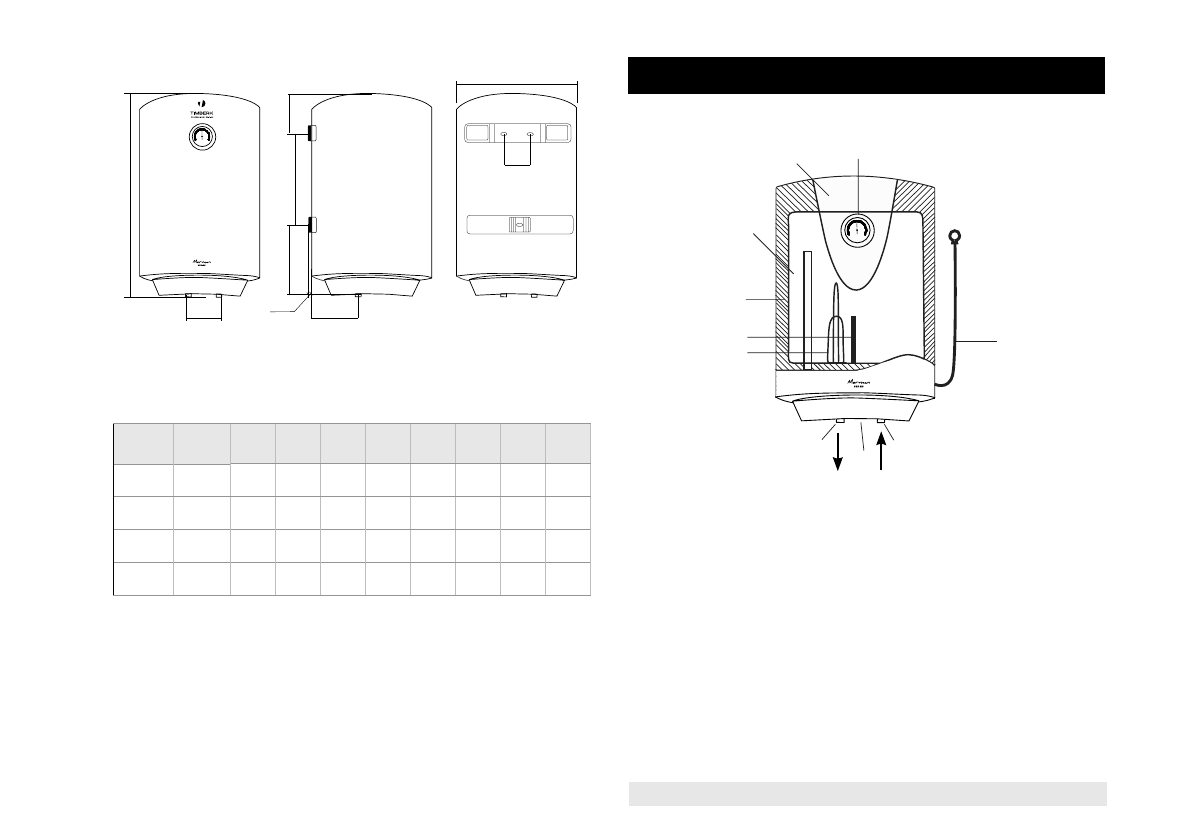

Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
2, 3 приведены в таблице 2.
Таблица 2
Рис. 1
Рис. 2
Рис. 3
5. КОНСТРУКЦИЯ ВОДОНАГРЕВАТЕЛЯ
Серии RE9
1. Внутренний резервуар
2. Внешний корпус
3. Термометр
4. Сетевой шнур
5. Входной патрубок
6. Патрубок выхода горячей воды
7. Ручка термостата
8. «Сухой» нагревательный элемент (ТЭН)
9. Защитный магниевый анод
10. Теплоизоляция
Рис. 4
Артикул
Объем, л
A
B/B`
C
D
E
F
G
H
RE9 30 V
30
100
110/12
257
139,5
84
579
340
154
RE9 50 V
50
100
110/12
176
141
84
563
450
177
RE9 80 V
80
100
110/12
297
141
84
754
450
264
RE9 100 V
100
100
110/12
447
141
84
904
450
264
F
D
G
E
C
H
B
A
1
2
3
10
9
4
8
6
7
5
B`
