6

6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1шт.
2. Анкерный болт - 2шт.
3. Предохранительный клапан - 1шт.
4. Руководство по эксплуатации - 1шт.
5. Упаковка - 1шт.

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.
2. Стена,  на  которой  устанавливается  электрический  водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

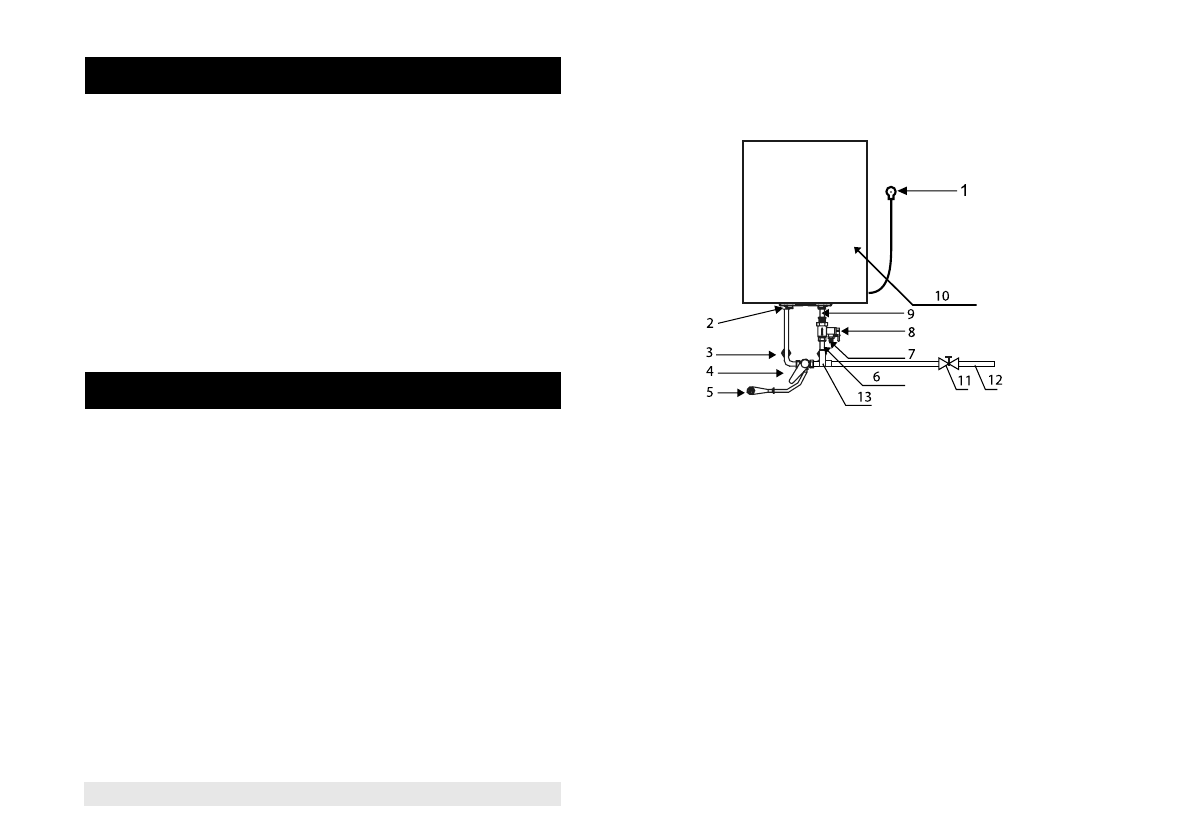

Вертикальная

установка

1. Сетевой шнур с вилкой
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Отверстие для сброса давления
8. Обратный предохранительный клапан
9. Входной патрубок
10. Водонагреватель
11. Отсечной кран водопроводной магистрали*
12. Водопроводная магистраль
13. Тройник*

*-не входит в комплект поставки

Рис. 5

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления пред-

ставлен на рис. 5.
