www.timberk.com • электрический накопительный водонагреватель

8

Подключение к водопроводной магистрали

1.Нагреватель подключается к водопроводной сети с давлением ми-

нимум 0,05 МПа, максимум 0,5 МПа.

2. Для подключения водонагревателя к водопроводу применяются

трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении труб используй-

те резиновые уплотнительные прокладки на резьбовых окончаниях

труб.

4. На входной патрубок обозначенный голубым цветом и стрелкой

направления течения воды накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлением стрелки на корпусе

клапана. На отверстие сброса давления предохранительного клапана

(см. рис. 9) оденьте дренажную трубку для отвода воды (возможно

появление при нагревании) в канализацию.

Для облегчения обслуживания водонагревателя рекомендуется уста-

новить сливной кран и тройник между патрубком входа холодной

воды и предохранительным клапаном. Данный тройник поможет бы-

стрее сливать воду из водонагревателя. Для удобства рекомендуется

подсоединить к отсечному крану тройника шланг для слива воды.

Этот шланг позволит направлять сливаемую из водонагревателя воду

в канализацию или другое выбранное  Вами место (см. рис.6).

1 - Входной патрубок

2 - Выходной патрубок

3 - Тройник*

4 - Отсечной кран*

5 - Предохранительный клапан

6 - Сливная трубка*

7 - Отсечной кран входа

холодной воды

8 - Сливной шланг*

* не входит в комплект поставки

5. Нагреватель со смонтированным клапаном подключить к водопро-

водной сети - в месте подведения воды установить отсечной кран.

6. К выходному патрубку, обозначенному красным цветом, подсоеди-

нить желаемое количество точек потребления.

7. Открыть отсечной кран и один из разборных кранов. После напол-

нения резервуара, о чем свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и проверить герметичность всех

соединений.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,5 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,5 МПа.

ВНИМАНИЕ!

Эксплуатация водонагревателя без установки об-

ратно-предохранительного клапана запрещена.

ВНИМАНИЕ!

Если вода в месте установки содержит большое

количество солей кальция, марганца или железа,

то необходимо в подводящей системе смонтиро-

вать соответствующий фильтр для снижения ко-

личества накипи в резервуаре и на нагреватель-

ном элементе.

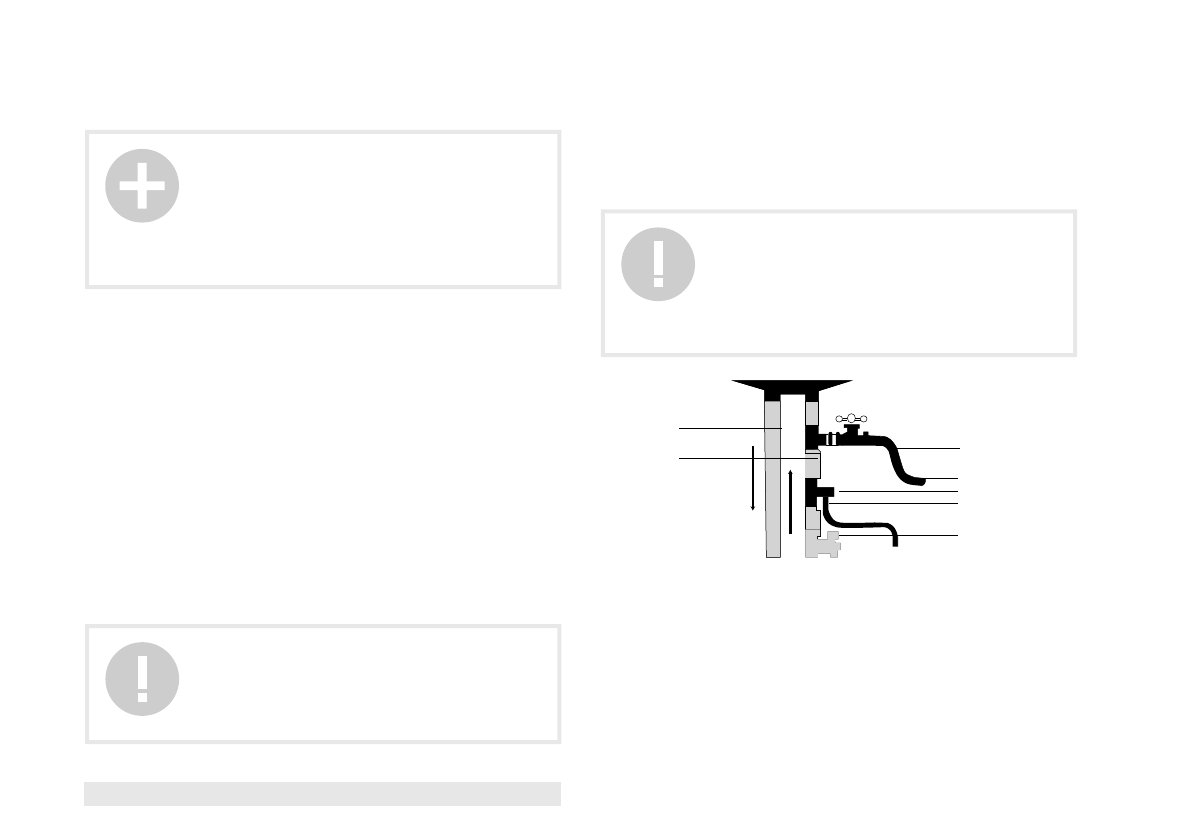

Рис. 6

2

3

5

8

4

6

7
