www.timberk.com • электрический накопительный водонагреватель

7

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем. Электрический водонагреватель

нельзя крепить на стене до того, как вы убеди-

тесь, что анкерные болты установлены надёжно

и  прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью и

получением травм. При определении точек для от-

верстий под анкерные болты следует предусмот-

реть свободное пространство между правой ча-

стью водонагревателя не менее  0,6 м и, по крайне

мере 0,2 м, со всех сторон  прибора для обеспе-

чения удобства технического обслуживания при

необходимости его проведения.

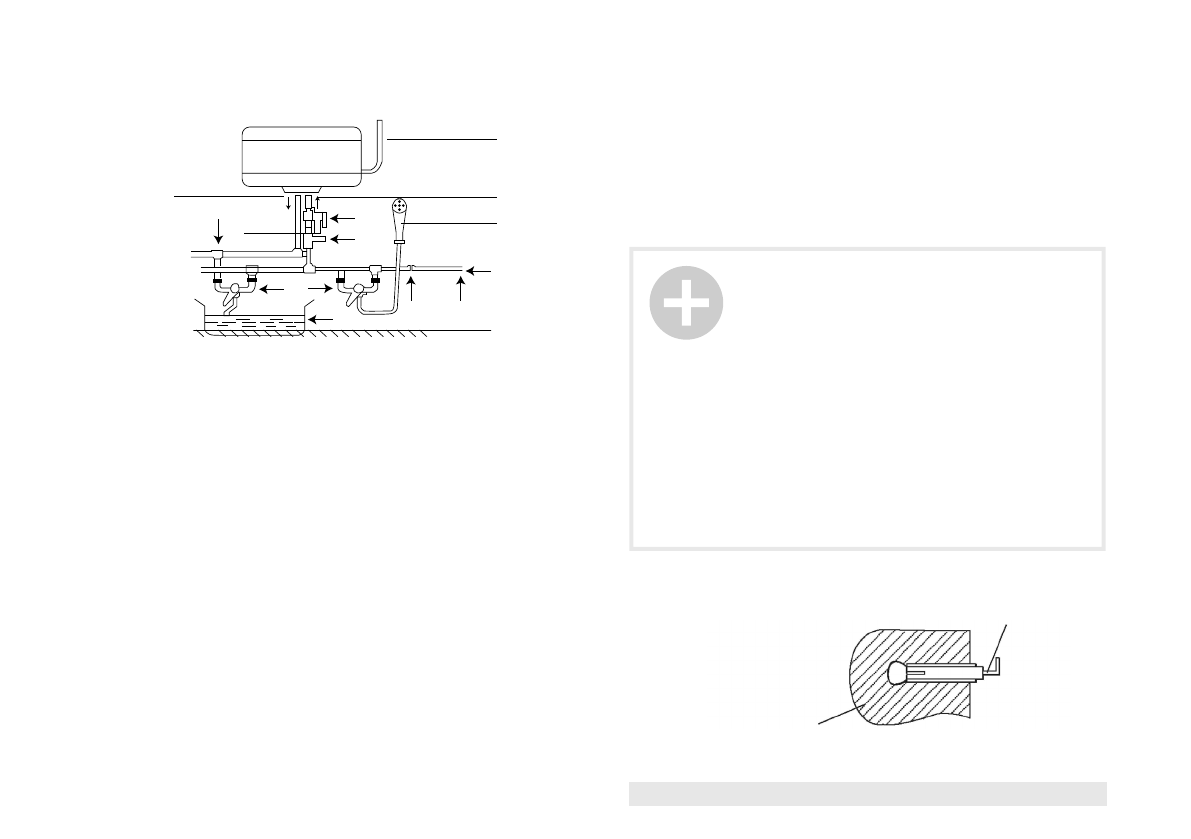

Способ монтажа водонагревателя для нескольких точек потребления

представлен  на рис. 4

1. Электрический кабель
2. Входной патрубок
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды*
5. Смеситель*
6. Душевая насадка*
7. Отсечной кран водопроводной магистрали*
8. Сливная трубка*
9. Водопроводная магистраль
10. Ванна*
11. Тройник*
12. Выходной патрубок
* не входит в комплект поставки

Монтаж водонагревателя

После того, как вы выбрали правильное место установки водона-

гревателя, определите точки для отверстий под анкерные болты с

крюками (определяются в соответствии со спецификацией прибора,

который вы выбрали). Просверлите в стене два отверстия соответ-

ствующей глубины с использованием сверла, подходящего по раз-

меру под анкерные болты, прилагаемые к водонагревателю, вставьте

болты, поверните крюк вверх, плотно затяните гайки и затем повесьте

электрический водонагреватель на эти крюки
(см. Рис. 5).

Рис. 4

Рис. 5

Анкерный болт

Прочная стена

2

6

8

4

3

7

9

11

12

5

10

1
