6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации и гарантийный талон - 1 шт.
5. Упаковка - 1 шт.
6. Соединительная колодка - 1 шт.

Установка водонагревателя в месте эксплуатации и подвод электро-

питания должны производиться специализированной организацией,

представителями сервисной службы изготовителя или специалиста-

ми, имеющими разрешения на проведение работ по монтажу элек-

трического оборудования, с соблюдением требований безопасности.

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.

2. Стена, на которой устанавливается электрический водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо

принять меры для усиления крепления или установить водонагрева-

тель на специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь теп-

ла  в трубопроводах место установки водонагревателя должно нахо-

диться как можно ближе к месту использования горячей воды.

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 3.

ВНИМАНИЕ!

Водонагреватель должен быть установлен на вер-

тикальную стену строго в том положении, как ука-

зано на рис. 3. Установка прибора в любом другом

положении или перекос относительно вертикали

неизбежно приведет к выходу водонагревателя

из строя, созданию аварийной обстановки и рас-

сматривается производителем как негарантийный

случай.

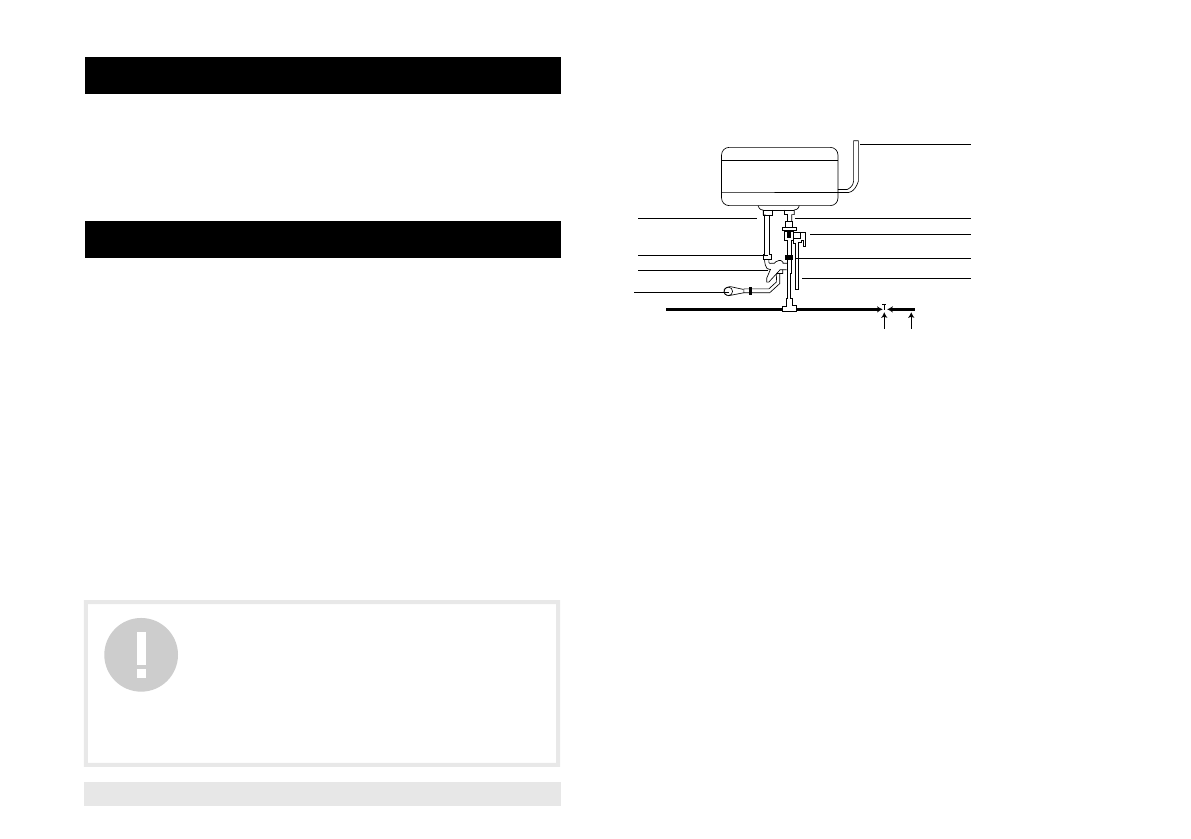

Рис. 3

1. Электрический кабель
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка*
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Отсечной кран водопроводной магистрали
11. Водопроводная магистраль
* не входит в комплект поставки

слив воды

10 11

9
8
6
7

5

4*

3

2
